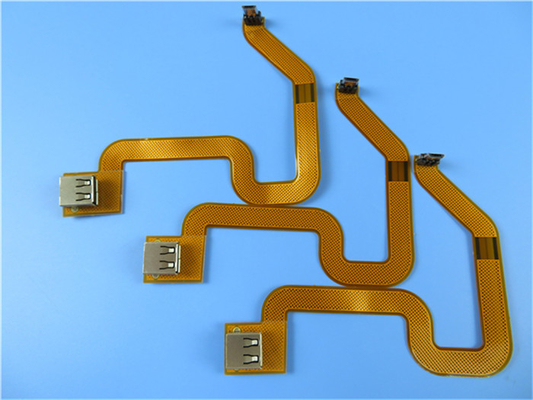

Zusammengebaute flexible Baugruppe der gedruckten Schaltung FPC

Zusammengebaute flexible Baugruppe der gedruckten Schaltung FPC

(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung

Dieses ist eine Art flexible gedruckten Schaltungen, die auf Polyimidesubstrat mit den Verbindungsstücken errichtet werden, die für die Anwendung von USB-Radioapparat zusammengebaut werden. Das Grundmaterial ist Doppelschicht klebender RA Copper 35um auf Polyimide 25um dick. Es hat einen differenzialen Widerstand von 100 Ohm mit Trennung der Bahn 4.7mil und der Bahn 7.9mil. Es gibt 2 Stärke auf der Hauptversteifung, eins für 0.3mm FR-4 und eins für 0.8mm, FR-4, zum der Verbindungsstücke zu stützen. Ganzes Flex hat keinen Silkscreen, aber mit gelbem coverlay und Immersionsgold auf Auflagen. Das Grundmaterial ist von Shengyi SF202, die gesamte Brettlieferung, die oben einzeln ist. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Alle 80 Stücke werden für Versand verpackt.

Parameter- und Leistungsblatt

Eigenschaften und Nutzen

Ausgezeichnete Flexibilität;

Verringerung des Volumens;

Gewichtsverminderung;

Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche;

Schnell und pünktliche Lieferung;

16000-Quadratmeter-Werkstatt;

Einschaltzeit-Service;

Mehr als 19 Jahre PWB-Erfahrung;

Anwendungen

Industrieller Steuertemperaturbegrenzer, Automobil-Sensor-Flexbrett, LED-Anzeige, Tablet-PC-Modul, Laser-Kopf FPC, eingebaute Antenne FPC, Kontaktgurt des Handys des Tintenstrahldruckers

Komponenten eines flexiblen Stromkreises

Ein flexibler Stromkreis besteht aus kupferner Folie, dielektrischem coverlay und klebendem substrate+.

Kupferne Folie ist in zwei verschiedenen Arten Kupfer verfügbar: ED-Kupfer und RA-Kupfer.

ED-Kupfer ist eine Galvano-niedergelegte (ED) kupferne Folie, die auf die gleiche Art wie die kupferne Folie produziert wird, die für steife Leiterplatten benutzt wird. Dieses bedeutet auch, dass das Kupfer „behandelt“ wird, d.h. es eine etwas raue Oberfläche auf einer Seite hat, die eine bessere Adhäsion sicherstellt, wenn die kupferne Folie zum Grundmaterial verpfändet wird.

RA-Kupfer ist eine gerollte und getemperte kupferne Folie, die aus elektrolytisch niedergelegtem Kathodenkupfer produziert wird, das in Barren geschmolzen und geworfen wird. Die Barren sind zu einer bestimmten Größe und auf allen Oberflächen gemahlen erstes warm gewalztes. Das Kupfer wird dann kaltgewalzt und getempert, bis die gewünschte Stärke erreicht ist.

Kupferne Folie ist in der Stärke von μm 12, 18, 35 und 70 verfügbar.

Das höchst für dielektrisches Substrat verfügbare und coverlay Common ist Polyimidefilme. Dieses Material kann auch benutzt werden, wie coverlay. Polyimide ist für flexible Stromkreise wegen seiner Eigenschaften bestgeeignet, wie unten angegeben:

Widerstand der hohen Temperatur darf Operationen löten, ohne die flexiblen Stromkreise zu schädigen

Sehr gute elektrische Eigenschaften

Gute Chemikalienbeständigkeit

Polyimide ist in den Stärken von μm 12,5, 20, 25 und 50 verfügbar.

Niedrige Laminate für steife Leiterplatten sind die kupfernen Folien, die zusammen mit den Grundmaterialien, das klebende Kommen vom prepreg Material während der Laminierung lamelliert werden. Gegenteil zu diesem ist der flexible Stromkreis, in dem die Laminierung der kupfernen Folie zum Filmmaterial mittels eines klebenden Systems erzielt wird. Zu unterscheiden ist notwendig, zwischen zwei Haupthydraulikanlagen von klebendem, nämlich thermoplastische und thermoset Kleber. Die Wahl wird teils durch die Verarbeitung und teils durch die Anwendung des fertigen flexiblen Stromkreises vorgeschrieben.
