Hochgeschwindigkeits-DiClad 880 kupferkaschiertes Laminat

MOQ:	1Stk
Preis:	USD9.99-99.99
Standardverpackung:	Vakuumbeutel+Kartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-332.V1.0

Teilenummer:

Diclad 880

Laminatstärke:

0,508 mm 0,762 mm 1,524 mm

Laminatgröße:

12"X18"(305X457mm); 18" x 12" (457 x 305 mm); 18"X24"(457X610mm); 24&q

Kupfergewicht:

0,5 Unzen (0,018 mm) 1 Unzen (0,035 mm)

Hervorheben:

Hochgeschwindigkeits-DiClad 880 Laminat

Kupferplattiertes Laminat mit Garantie

DiClad 880 Hochfrequenz-Laminat

Produktbeschreibung

DiClad 880-Laminate sind gewebte Glasfaser/PTFE-Verbundsubstrate, die für Leiterplatten entwickelt wurden. Durch die präzise Steuerung des Glasfaser-zu-PTFE-Verhältnisses bieten diese Laminate eine Reihe von Optionen – von der niedrigsten verfügbaren Dielektrizitätskonstante und dem Verlustfaktor bis hin zu stärker verstärkten Versionen mit verbesserter Dimensionsstabilität.

Die Gewebeverstärkung aus Glasfaser in DiClad-Materialien bietet eine überlegene Dimensionsstabilität im Vergleich zu nicht gewebten Glasfaser-PTFE-Laminaten mit ähnlichen Dielektrizitätskonstanten. Das kontrollierte Verfahren von Rogers zum Beschichten und Ausrichten der Glasfasergewebeschichten ermöglicht eine größere Auswahl an Dielektrizitätskonstanten und gewährleistet eine außergewöhnliche Gleichmäßigkeit der Dielektrizitätskonstante.

DiClad 880-Laminate sind ideal für Anwendungen, die eine präzise elektrische Leistung erfordern, wie z. B. Filter, Koppler und rauscharmen Verstärker, bei denen die Gleichmäßigkeit der Dielektrizität unerlässlich ist. Sie eignen sich auch gut für Leistungsteiler und -kombinierer, bei denen ein geringer Signalverlust entscheidend ist.

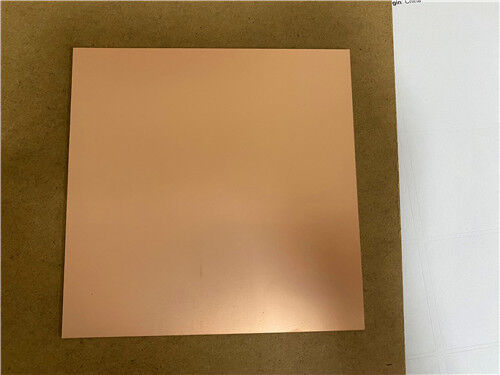

Hochgeschwindigkeits-DiClad 880 kupferkaschiertes Laminat 0

Merkmale & Vorteile:
- Extrem niedriger Verlustfaktor
- Ausgezeichnete Dimensionsstabilität
- Hohe Produktleistungs-Gleichmäßigkeit
- Stabile elektrische Eigenschaften über die Frequenz
- Konstante mechanische Leistung
- Ausgezeichnete chemische Beständigkeit

Typische Anwendungen:
- Militärische Radar-Feed-Netzwerke
- Kommerzielle Phased-Array-Netzwerke
- Antennen für Basisstationen mit geringem Verlust
- Lenksysteme für Raketen
- Digitale Funkantennen
- Filter, Koppler und rauscharmen Verstärker (LNAs)

Eigenschaften	DiClad 880	Einheiten	Testbedingungen	Testmethode
Elektrische Eigenschaften	-	-	-	-
Dielektrizitätskonstante (10 GHz)	2,17, 2,20	-	23˚C @ 50 % RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Dielektrizitätskonstante (1 MHz)	2,17, 2,20	-	23˚C @ 50 % RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Verlustfaktor (10 GHz)	0,0009	-	23˚C @ 50 % RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Verlustfaktor (1 MHz)	0,0008	-	23˚C @ 50 % RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Temperaturkoeffizient der Dielektrizitätskonstante	-160	ppm/˚C	-10 bis 140˚C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Volumenwiderstand	1,4 x 10⁹	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Oberflächenwiderstand	2,9 x 10⁶	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Dielektrischer Durchschlag	>45	kV	D48/50	ASTM D-149
Lichtbogenfestigkeit	>180	-	-	ASTM D-495
Thermische Eigenschaften	-	-	-	-
Wärmeausdehnungskoeffizient - x	25	ppm/˚C	-50˚C bis 150˚C	IPC TM-650 2.4.41
Wärmeausdehnungskoeffizient - y	34	ppm/˚C	-50˚C bis 150˚C	IPC TM-650 2.4.41
Wärmeausdehnungskoeffizient - z	252	ppm/˚C	-50˚C bis 150˚C	IPC TM-650 2.4.24
Wärmeleitfähigkeit	0,25	W/(m.K)	-	ASTM E1461
Mechanische Eigenschaften	-	-	-	-
Kupfer-Schälfestigkeit	14	Lbs/in	10s @288˚C 35 μm Folie	IPC TM-650 2.4.8
Youngs-Modul	267, 202	kpsi	23˚C @ 50 % RH	ASTM D-638
Zugfestigkeit (MD, CMD)	8,1, 7,5	kpsi	23˚C @ 50 % RH	ASTM D-882
Druckmodul	237	kpsi	23˚C @ 50 % RH	ASTM D-695
Biegemodul	357	kpsi	23˚C @ 50 % RH	ASTM D-3039
Physikalische Eigenschaften	-	-	-	-
Entflammbarkeit	V-0	-	C48/23/50 & C168/70	UL 94
Feuchtigkeitsaufnahme	0,02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Dichte	2,23	g/cm³	C24/23/50 Methode A	ASTM D792
NASA-Ausgasung	-	-	-	-
Gesamtmasseverlust	0,01	%	125°C, ≤ 10⁻⁶ Torr	NASA SP-R-0022A
Gesammelte flüchtige Stoffe	0,01	%	125°C, ≤ 10⁻⁶ Torr	NASA SP-R-0022A
Wasserdampf-Rückgewinnung	0,0	%	125°C, ≤ 10⁻⁶ Torr	NASA SP-R-0022A

Hochgeschwindigkeits-DiClad 880 kupferkaschiertes Laminat 1
