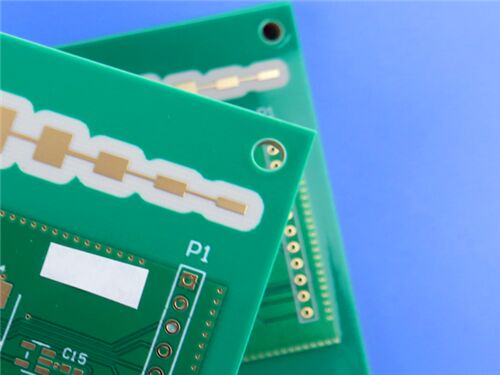

Hybrid-Leiterplatte, 4-lagig, auf 20 mil Rogers 4350B FR4 Material

Diese 4-Schicht-Hybrid-PCB ist speziell für leistungsstarke elektronische Anwendungen entwickelt und integriert Rogers RO4350B und TG170 FR-4 Materialien.Es nutzt die überlegene elektrische Leistung von RO4350B (nahe PTFE/gewebtem Glas) und die zuverlässige Fertigbarkeit von TG170 FR-4, so dass es ideal fürMehrschichtplattenKonstruktionen, die eine stabile Signalübertragung und eine ausgezeichnete Dimensionsstabilität erfordern.

PCB-Spezifikation

PCB-Aufstapelung

Rogers RO4350B Material Einführung

Rogers RO4350B-Materialien sind eigene Gewebeglasverstärkte Kohlenwasserstoffe/Keramiken mit elektrischer Leistung, die PTFE/Gewebeglas und die Herstellbarkeit von Epoxy/Glas nahe kommt.RO4350B-Laminate sorgen für eine strenge Kontrolle der Dielektrikkonstante (Dk) und halten einen geringen Verlust bei, wobei die gleiche Verarbeitungsmethode wie Standard-Epoxidhalz/Glas verwendet wirdRO4350B-Laminate, die zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate erhältlich sind, erfordern nicht die speziellen Durchlöcherbehandlungen oder Handhabungsverfahren wie PTFE-basierte Materialien.Diese Materialien sind UL 94 V-0 für aktive Geräte und Hochleistungs-HF-Designs.

Dieses PCB kombiniert RO4350B mit TG170 FR-4 um das Gleichgewicht zwischen Leistung und Kosten für 4-Schicht-Rigidboard-Anwendungen weiter zu optimieren.

Wesentliche Merkmale des Materials

Hauptvorteile

Ideal für Multi-Layer Board (MLB) Konstruktionen: Die kombinierte Verwendung von RO4350B und TG170 FR-4 eignet sich für 4-Schicht-Board-Designs, die komplexen Schaltkreisanforderungen entsprechen.

Kosteneffiziente Fertigung: Verfahren wie FR-4 mit niedrigeren Fertigungskosten im Vergleich zu herkömmlichen Mikrowellenlaminierten, wodurch die Produktionskosten gesenkt werden.

Ausgezeichnete Dimensionsstabilität: Die CTE von RO4350B ähnelt Kupfer und gewährleistet eine überlegene Dimensionsstabilität auch in rauen thermischen Umgebungen.

Zuverlässige Qualität des Durchgangs: Der niedrige Z-Achsen-CTE von RO4350B bietet eine zuverlässige Qualität des überzogenen Durchgangs, geeignet für schwere thermische Schockanwendungen.

Wettbewerbsfähige Preise: Gleichgewicht zwischen hoher Leistung und Kosteneffizienz, was bei der Massenproduktion Wettbewerbsvorteile bietet.

Stabile thermische Leistung: Hohe Tg von RO4350B sorgt für stabile Expansionsmerkmale über den gesamten Temperaturbereich der Schaltkreisverarbeitung.

Qualitätsstandard und Verfügbarkeit

Qualitätsstandard: Er entspricht den IPC-Klasse-2-Qualitätsnormen.

Verfügbarkeit: Weltweite Bereitstellung unterstützt.

Typische Anwendungen

- Telekommunikationsinfrastruktur: Antennen und Leistungsverstärker für zelluläre Basisstationen

-RF-Identifizierung: RF-Identifikations-Tags

- Automobilelektronik: Automobilradar und -sensoren

-Satellitenkommunikation: LNB (Low Noise Blocks) für Satelliten mit direkter Sendefunktion

Zusammenfassung

Das 4-schichtige starre PCB, das Rogers RO4350B und TG170 FR-4 Materialien integriert, ist eine leistungsstarke und kostengünstige Lösung, die für Anwendungen mit mehreren Schichten zugeschnitten ist.Die weltweite Verfügbarkeit und die wettbewerbsfähigen Preise machen es zu einer zuverlässigen Wahl für Telekommunikation, Automobil, RFID und Satellitenkommunikationsprojekte weltweit.
