In der dynamischen Welt der Elektronik war die Nachfrage nach Hochleistungs-Leiterplatten (PCBs) noch nie so groß wie heute. Unsere 2-Lagen-Leiterplatte, hergestellt aus Rogers RO3006, wurde speziell entwickelt, um die strengen Anforderungen von HF- und Mikrowellenanwendungen zu erfüllen.
Materialauswahl: Rogers RO3006
Das Herzstück dieser Leiterplatte ist Rogers RO3006, ein hochmodernes Laminatmaterial, das für seine außergewöhnlichen elektrischen und mechanischen Eigenschaften bekannt ist. Dieser keramikgefüllte PTFE-Verbundwerkstoff ist für kommerzielle Mikrowellen- und HF-Anwendungen konzipiert und bietet überlegene Leistung und Stabilität.
| Eigenschaft |
RO3006 |
Richtung |
Einheiten |
Bedingung |
Testmethode |
| Dielektrizitätskonstante, εProzess |
6,15 ± 0,05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Clamped Stripline |
| Dielektrizitätskonstante, εDesign |
6,5 |
Z |
|
8 GHz bis 40 GHz |
Differential Phase Length Method |
| Verlustfaktor, tanδ |
0,002 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Thermischer Ausdehnungskoeffizient von ε |
-262 |
Z |
ppm/℃ |
10 GHz -50℃bis 150℃ |
IPC-TM-650 2.5.5.5 |
| Dimensionsstabilität |
0,27
0,15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Zugmodul |
1498
1293 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Feuchtigkeitsaufnahme |
0,02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0,86 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0,79 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Thermischer Ausdehnungskoeffizient
(-55 bis 288℃) |
17
17
24 |
X
Y
Z |
ppm/℃ |
23℃/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dichte |
2,6 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Kupfer-Schälfestigkeit |
7,1 |
|
Ib/in. |
1oz,EDC After Solder Float |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreier Prozess kompatibel |
Ja |
|
|
|
|
Hauptmerkmale von Rogers RO3006
- Dielektrizitätskonstante (Dk): 6,15 ± 0,15 bei 10 GHz und 23°C, diese stabile Dk ist entscheidend für die Aufrechterhaltung der Signalintegrität in Hochfrequenzanwendungen.
- Verlustfaktor: Mit einem niedrigen Verlustfaktor von 0,002 bei 10 GHz minimiert Rogers RO3006 Energieverluste und ist somit ideal für eine effiziente Signalübertragung.
- Thermische Stabilität: Die thermische Zersetzungstemperatur (Td) übersteigt 500°C und bietet eine robuste Leistung in anspruchsvollen thermischen Umgebungen.
- Feuchtigkeitsaufnahme: Eine bemerkenswert niedrige Feuchtigkeitsaufnahme von 0,02 % erhöht die Zuverlässigkeit der Leiterplatte unter verschiedenen Umgebungsbedingungen.
- Thermischer Ausdehnungskoeffizient (CTE): Mit X- und Y-Achsen bei 17 ppm/°C und Z-Achse bei 24 ppm/°C bietet Rogers RO3006 eine ausgezeichnete Dimensionsstabilität.

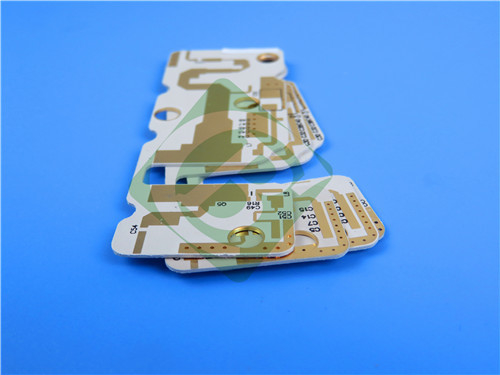

Leiterplatten-Spezifikationen
| Parameter |
Spezifikation |
| Basismaterial |
RO3006 |
| Lagenanzahl |
2 Lagen |
| Platinenabmessungen |
45,2 mm x 43,5 mm |
| Minimale Leiterbahn/Abstand |
5/5 mils |
| Minimale Lochgröße |
0,2 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
0,3 mm |
| Fertiges Cu-Gewicht |
1 oz (1,4 mils) äußere Lagen |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Top-Siebdruck |
Weiß |
| Bottom-Siebdruck |
Nein |
| Top-Lötstoppmaske |
Nein |
| Bottom-Lötstoppmaske |
Nein |
Stackup-Konfiguration
Die Leiterplatte verfügt über einen robusten Stackup, der für eine optimale elektrische Leistung ausgelegt ist:
- Kupferlage 1: 35 μm
- Rogers RO3006 Kern: 10 mils (0,254 mm)
- Kupferlage 2: 35 μm
Diese Konfiguration gewährleistet effektive elektrische Verbindungen und ein stabiles Wärmemanagement, was für Hochfrequenzanwendungen entscheidend ist.
Qualitätssicherung
Jede Leiterplatte wird vor dem Versand einem 100 % elektrischen Test unterzogen, um die Einhaltung der IPC-Class-2-Standards zu gewährleisten. Dieser strenge Testprozess soll die Zuverlässigkeit und Leistung in anspruchsvollen Umgebungen gewährleisten.
Typische Anwendungen
Die Vielseitigkeit dieser Leiterplatte macht sie ideal für verschiedene Hochfrequenzanwendungen, darunter:
- Automobil-Radaranwendungen: Verbesserung der Fahrzeugsicherheits- und Navigationssysteme.
- Global Positioning Satellite (GPS)-Antennen: Gewährleistung einer präzisen Standortverfolgung mit minimalem Signalverlust.
- Zellular-Telekommunikationssysteme: Perfekt für Leistungsverstärker und Antennen, die eine zuverlässige Kommunikation unterstützen.
- Patch-Antennen für drahtlose Kommunikation: Unterstützung nahtloser Konnektivität für mobile Geräte.
- Direktübertragungssatelliten: Bereitstellung hochwertiger Satellitensignale für Unterhaltung und Kommunikation.
- Datenverbindung in Kabelsystemen: Erleichterung der effizienten Datenübertragung für Kabelnetze.
- Fernzählerablesungen: Verbesserung der Versorgungsverwaltung mit zuverlässiger Datenerfassung.
- Power Backplanes: Unterstützung der Hochleistungs-Stromverteilung in komplexen Systemen.
Fazit
Diese 2-Lagen-Leiterplatte mit Rogers RO3006-Material stellt die Spitze der Leiterplattentechnologie dar und bietet außergewöhnliche Leistung, Zuverlässigkeit und Vielseitigkeit.
Die Investition in diese fortschrittliche Leiterplattenlösung stellt nicht nur sicher, dass Ihre Produkte den Anforderungen der modernen Technologie gerecht werden, sondern positioniert sie auch für den Erfolg in einem zunehmend wettbewerbsorientierten Markt. Um mehr zu erfahren oder eine Bestellung aufzugeben, kontaktieren Sie uns noch heute – lassen Sie uns Ihre elektronischen Lösungen auf die nächste Stufe heben!
