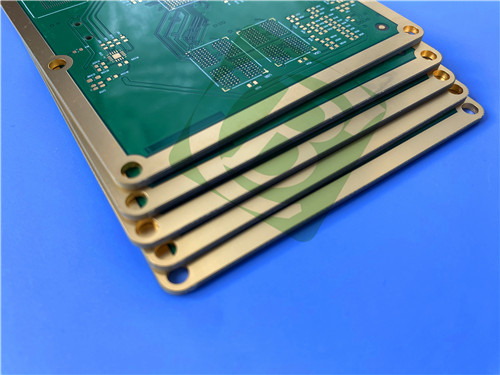

In der Wettbewerbslandschaft der Elektronik ist die Nachfrage nach fortschrittlichen Leiterplatten (PCBs) noch nie so hoch gewesen.ist so konstruiert, dass er eine überlegene thermische Leistung liefert, Verlässlichkeit und Vielseitigkeit.
| Spezifikation |
Einzelheiten |
| Ausgangsmaterial |
370HR |
| Anzahl der Schichten |
12 Schichten |
| Abmessungen des Boards |
120 mm x 88 mm (1 mm oben, +/- 0,15 mm) |
| Mindestspuren-/Raumbereich |
4/6 ml |
| Mindestgröße des Lochs |
8 ml |
| Blinde Wege |
L1-L4, L1-L10 |
| Fertiges Cu-Gewicht |
1 Unze (Signal- und Flachschichten) |
| Spitze der Seidenwand |
Weiß |
| Unterseidenseide |
Weiß |
| Top-Lötmaske |
Grün |
| Maske für die Unterspülung |
Grün |
| Tiefstand der Platte |
1.58 mm (+/- 10%) |
| UL-Kennzeichnung |
Anforderungen an PCB |
| Elektrische Prüfung |
Notwendig |
| Seidenschirm auf Lötkissen |
Keine Seidenfläche auf Lötplatten |
| Oberflächenbearbeitung |
ENIG, mit 0,1 mm (0,004 ml) Gold, bei -40 °C bis +85 °C |
Prüfung und Qualitätssicherung
Vor dem Versand wird ein elektrischer Test durchgeführt, der sicherstellt, dass jede Leiterplatte den IPC-Klasse-2-Standards entspricht.
Impedanzgleichstellung
Im Bereich der Hochfrequenzanwendungen ist die Impedanz-Matching-Technologie von entscheidender Bedeutung.
- Schicht 1: 7mil einseitig, 100 Ohm, bezogen auf Schicht 2
- Schicht 3: 9mil einseitig, 100 Ohm, bezogen auf Schicht 2
- Schicht 4: 10mil, einseitig, 100 Ohm, bezogen auf Schicht 5
- Schicht 6: 7mil, 100 Ohm, bezogen auf Schicht 5
Das Material 370HR
Das Isola 370HR ist für mehrschichtige PCB-Anwendungen entwickelt und verfügt über eine Glasübergangstemperatur (Tg) von 180°C.und chemische Resistenz, übertrifft das traditionelle FR-4-Material.
Wesentliche Merkmale
- Hohe thermische Leistungsfähigkeit: Tg bei 180°C und Td bei 340°C.
- Niedriger Wärmeausdehnungskoeffizient (CTE): 13/14 ppm/°C, was die Zuverlässigkeit gewährleistet.
- RoHS-konform: frei von Schadstoffen.
- CAF-beständig: Verringert das Risiko von Leitfäden mit anodischen Filamenten.
- UV-Blocking und AOI-Fluoreszenz: Verbessert die Kompatibilität mit automatisierten Inspektionssystemen.
Typische Anwendungen
Die Vielseitigkeit dieses 12-Schicht-PCB macht es für eine Vielzahl von Anwendungen geeignet, darunter:
- Computer, Speicher und Peripheriegeräte
- Vernetzung und Kommunikation
- Automobilindustrie und Verkehr
- Verbraucherelektronik
- Luft- und Raumfahrt
- Medizinische, industrielle und Instrumenten
Diese Branchen profitieren von der überlegenen thermischen Stabilität und Zuverlässigkeit von 370HR, was es ideal für Hochleistungsgeräte macht.
Schlussfolgerung
Diese 12-Schicht-PCB aus Isolas 370HR-Material stellt die Spitze der PCB-Technologie dar.macht es zu einem wichtigen Bauteil der modernen Elektronik.Diese PCB ist weltweit verfügbar und kann den wachsenden Anforderungen verschiedener Hightech-Industrien gerecht werden und gewährleistet damit Zuverlässigkeit und Leistung in unterschiedlichen Anwendungen.
