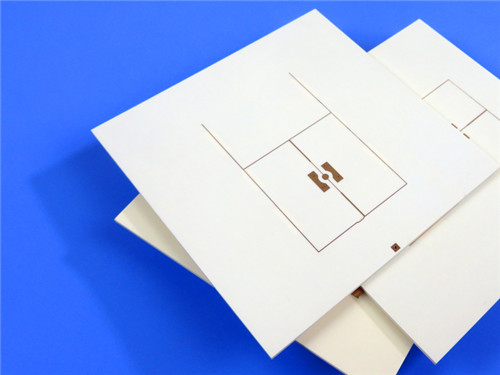

RO4350B PCB 6-lagig 1,8 mm dick ENIG-Oberfläche mit Blind-Via

Wir präsentieren Ihnen unsere hochleistungsfähigen 6-Schicht-RF-PCBs, fachgerecht aus RO4350B gefertigt und mit RO4450F-Bondply erweitert.Diese Leiterplatte ist für Anwendungen konzipiert, die eine höhere elektrische Leistung und Zuverlässigkeit erfordern, so dass es eine ausgezeichnete Wahl für eine Vielzahl von fortschrittlichen elektronischen Geräten ist.

Materialzusammensetzung

1. RO4350B Kern:
- Dieses exklusive Material besteht aus gewebter Glasverstärkung in Kombination mit Kohlenwasserstoffen und keramischen Verbundwerkstoffen.Es bietet eine hervorragende elektrische Leistung und vereinfacht gleichzeitig die Herstellungsprozesse im Vergleich zu herkömmlichen PTFE-MaterialienZu den wichtigsten Merkmalen gehören:


- Dielektrische Konstante: DK 3,48 ± 0,05 bei 10 GHz/23°C
- Dissipationsfaktor: 0,0037 bei 10 GHz/23°C
- Wärmeleitfähigkeit: 0,69 W/m/°K
- hoher Tg-Wert: > 280 °C, so dass er für Anwendungen bei hohen Temperaturen geeignet ist
- Niedrige Wasserabsorption: 0,06%

2. RO4450F Bondply:
- Diese Bindung ist für die Kompatibilität mit mehrschichtigen Konstruktionen konzipiert, wodurch die strukturelle Integrität der PCB verbessert wird.


- Dielektrische Konstante: DK 3,52 ± 0,05 bei 10 GHz/23°C
- Dissipationsfaktor: 0,004 bei 10 GHz/23°C
- Wärmeleitfähigkeit: 0,65 W/m/°K

Ausführliche Angaben

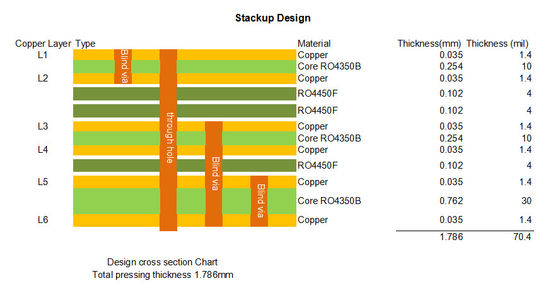

- Schichtzahl: 6 Schichten
- Abmessungen der Platten: 98,5 mm x 68 mm (± 0,15 mm)
- Mindestspuren: 4/6 Millimeter
- Mindestlochgröße: 0,3 mm
- Blindvias: L1-L2, L3-L6, L5-L6 (mechanischer Bohrer)
- Fertigplattendicke: 1,8 mm
- Fertiges Kupfergewicht: 1 oz (1,4 ml) für die inneren und äußeren Schichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Immersion Gold
- Seidenwand: Weiß (oben und unten)
- Lötmaske: Grün (oben und unten)
- Qualitätssicherung: 100% elektrische Prüfung vor dem Versand

Kunstwerke und Standards

- Art der gelieferten Bilder: Gerber RS-274-X


- Qualitätsstandard: IPC-Klasse 2


- Verfügbarkeit: Weltweit

Vorteile

1Außergewöhnliche elektrische Leistung

Die einzigartige Kombination von RO4350B- und RO4450F-Materialien sorgt für einen minimalen Signalverlust und eine überlegene Signalintegrität, wodurch diese Leiterplatte ideal für Hochfrequenzanwendungen geeignet ist.Die präzise Steuerung der dielektrischen Konstanten ermöglicht eine wirksame Impedanzmatching, wesentlich für HF-Entwürfe.

2Verbessertes thermisches Management

Der hohe Tg-Wert und der niedrige Wärmeausdehnungskoeffizient (CTE) der Materialien ermöglichen es dem PCB, thermischen Belastungen im Zusammenhang mit Hochleistungsbetrieben standzuhalten.Effiziente Wärmeleitfähigkeitshilfen bei der Wärmeableitung, die Zuverlässigkeit unter anspruchsvollen Bedingungen fördert.

3. Stromilisierte Fertigungsprozesse

Der RO4450F-Bondply ist mit herkömmlichen FR-4-Herstellungsprozessen kompatibel, wodurch die Produktion vereinfacht und die Kosten gesenkt werden.Erleichterung der Produktion bei gleichzeitiger Gewährleistung hoher Qualität.

4Vielseitigkeit im Design

Die Hybridkonstruktion bietet Flexibilität bei der Materialeinsatz, so dass Ingenieure die Leistung für bestimmte Abschnitte der Leiterplatte optimieren können, während die Kosteneffizienz beibehalten wird.Diese Anpassungsfähigkeit erleichtert die Konstruktion komplexer Schaltungen, ohne dabei die Leistung zu beeinträchtigen.

Typische Anwendungen

Diese PCB ist ideal für eine Reihe von Hightech-Anwendungen geeignet, darunter:

- Antennen und Leistungsverstärker für Mobilfunkstationen: Sicherstellung einer zuverlässigen Kommunikation für Mobilfunknetze.

- RF-Identifikations-Tags: Ermöglichen der effizienten Verfolgung und Identifizierung in verschiedenen Sektoren.

- Automobilradar und -sensoren: Verbesserung der Sicherheits- und Navigationssysteme in Fahrzeugen.

- LNB für Direktübertragungssatelliten: Bereitstellung eines hochwertigen Signalempfangs für die Satellitenkommunikation.

Schlussfolgerung

Diese mehrschichtige Leiterplatte ist eine erstklassige Wahl für Ingenieure und Hersteller, die zuverlässige, leistungsstarke Lösungen für fortschrittliche elektronische Anwendungen benötigen.effizientes thermisches Management, und optimierte Fertigungsprozesse, ist diese Leiterplatte ausgestattet, um den strengen Anforderungen der modernen Technologie gerecht zu werden.

Für weitere Einzelheiten oder um Ihre spezifischen Bedürfnisse zu besprechen, wenden Sie sich bitte an unser Vertriebsteam.Entdecken Sie das Potenzial unserer hochmodernen HF-PCB-Lösungen und bringen Sie Ihre elektronischen Designs auf die nächste Stufe!
