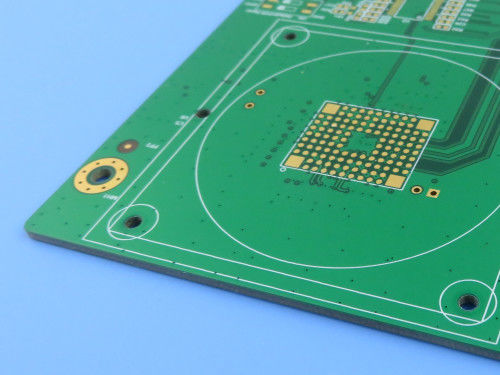

HDI-PCB 10-Schicht High TG FR4 1,6 mm mit Blind Vias RF-Schaltplatten

Unsere neu ausgelieferten 10-Schicht-N+4+N-HDI-PCBs sind für hohe Zuverlässigkeit, hohe Geschwindigkeit und hohe Leistung entwickelt worden, was sie ideal für Automobil, Netzwerk, Telekommunikation,und ServersystemeDieses mit ITEQ IT-180A FR-4 Material gefertigte PCB bietet außergewöhnliche thermische Stabilität, CAF-Widerstandsfähigkeit und Signalintegrität und gewährleistet robuste Leistung in anspruchsvollen Umgebungen.

Schlüsselmerkmale:
Schichten: 10 (N+4+N HDI-Struktur)

Material: ITEQ IT-180A FR-4 (hohe Tg bei 175°C, CAF-beständig)

Plattendicke: 1,6 mm ± 10%

Größe der Platte: 269 mm x 213 mm (1-teiliges Panel)

Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG)

Lötmaske: Grün (beide Seiten)

Seidenwand: Weiß (beide Seiten)

Weiterentwickelte Aufstapelung und Bau:


Blindweite: L1-L2, L7-L10

Vergrabene Wege: L2-L8

Durchfüllung: Typ VII (gefüllt und gekappt)

Min. Lochgröße: 0,2 mm

Min. Spurenbreite/Abstand: 110 μm

Dielektrische Dicke: 100 μm

Kupfergewicht: 1/2 oz (18 μm) Basis + Plattierung (bis zu 45 μm an den äußeren Schichten)

Hohe Leistung IT-180A Materialvorteile

Mit hoher thermischer Zuverlässigkeit hält es einer längeren Exposition gegenüber erhöhten Temperaturen stand und erreicht T288 > 20 Minuten und T266 > 60 Minuten,Gewährleistung der Stabilität bei bleifreiem Rückfluss und harten Betriebsbedingungen.

Der geringe Wärmeausdehnungskoeffizient des Materials (CTE) ¥11-15 ppm/°C in der X/Y-Achse ¥minimiert die Verkrümmung und erhöht die Dimensionsstabilität.Kritisch für mehrschichtige PCB in hochtemperaturen Umgebungen.

Für Hochgeschwindigkeitskonstruktionen bietet IT-180A eine ausgezeichnete Signalintegrität mit einer Dielektrikkonstante (Dk) von 4,4 und einem Verlustfaktor (Df) von 0,015 bei 10 GHz.Verringerung des Signalverlustes und Aufrechterhaltung einer gleichbleibenden Leistung in HF- und Hochfrequenzanwendungen.

Zusätzlich bietet das Material eine überlegene Anti-CAF-Widerstandsfähigkeit (leitfähiges anodisches Filament).Vorbeugung elektrischer Ausfälle und Sicherstellung einer hohen Durchlöchersicherheit bei feuchten oder hochen Spannungsbedingungen.

IT-180A entspricht modernen Umweltstandards, ist bleifrei und UL 94 V0 flammhemmend und erfüllt strenge Sicherheitsanforderungen für Automobil-, Industrie- und Telekommunikationsanwendungen.

Qualität und Konformität:
Das Gerber RS-274-X-Artwork gewährleistet eine präzise Fertigung, während die IPC-Klasse-2-Standards eine gleichbleibende Qualität garantieren.

Weltweite Verfügbarkeit
Diese 10-schichtige HDI-PCB ist weltweit erhältlich und eignet sich ideal für:

Elektrische Steuergeräte für Kraftfahrzeuge (Motorsteuergeräte)

Datencenter-Server und Netzwerkhardware

Telekommunikationsbasestationen und HF-Module

Industrielle Leistungselektronik

Diese hochzuverlässige 10-schichtige HDI-PCB gewährleistet ein überlegenes thermisches Management, Signalintegrität und Langlebigkeit und ist somit die perfekte Wahl für die elektronische Ausrüstung von entscheidender Bedeutung.
