18 Schicht RO4350B PCB 3,2 mm Hochleistungs-ENIG + selektives Hartgold

Einleitung
In der modernen Hochfrequenz- und HF-Elektronik sind Signalintegrität, thermische Stabilität und Zuverlässigkeit nicht verhandelbar.mit Rogers RO4350B-Laminaten und RO4450F-Bondply gebaut, ist für die anspruchsvollsten Anforderungen in den Bereichen Telekommunikation, Automobilradar und Luftfahrt konzipiert.und überlegene thermische Leistung, sorgt dieses PCB auch unter extremen Bedingungen für eine optimale Funktionalität.

Präzisionskonstruktion und wesentliche Spezifikationen
Jedes Detail dieser Leiterplatte ist für hohe Frequenzstabilität und Langlebigkeit konzipiert:

Basismaterial: Hochleistungs-RO4350B (Kern) + RO4450F (Bondply) für überlegene HF-Eigenschaften.

Schichtanzahl: 18 Schichten mit 4/4 mil Spuren/Bereich und 0,4 mm Mindestlochgröße.

Blindvias: Mechanisch gebohrt (L11-L18) für Dichteverbindungen.

Oberflächenveredelung: Immersionsgold + selektives Hartgold (50 μin) für eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.

Über-in-Pad & Press-Fit Holes: Unterstützt für eine verbesserte mechanische und elektrische Leistung.

Resin-gefüllte und Kappen-Via: Verbessern Sie die Zuverlässigkeit und verhindern Sie das Schweißen des Löters.

100% elektrisch getestet: Garantierte Funktionalität vor dem Versand.

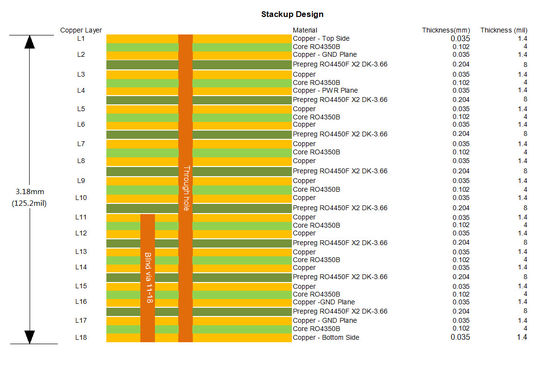

Optimiertes Stackup für maximale Leistung
Das 18-Schicht-Stack-Up ist sorgfältig entworfen, um Signalverluste zu minimieren und thermische Stabilität zu gewährleisten:

Wechselnde RO4350B-Kerne (4mil) und RO4450F-Bondply (4mil) für eine gleichbleibende Impedanzkontrolle.

35 μm Kupferschichten (1 oz) auf allen inneren und äußeren Schichten für eine optimale Strombehandlung.

Niedrige Z-Achse CTE (32 ppm/°C) verhindert durch thermische Belastung das Rissen.

Hohe Tg (> 280°C) sorgen für Stabilität bei hohen Temperaturen.

Warum Rogers RO4350B und RO4450F?
RO4350B Laminate


Dielektrische Konstante (Dk): 3,48 ± 0,05 @ 10 GHz

Ultra-niedriger Verlust: Der Dissipationsfaktor (Df) von 0,0037 minimiert die Signalzerstörung.

Wärmeleitfähigkeit: 0,69 W/m/°K für eine effiziente Wärmeableitung.

CTE mit Kupfer verknüpft: Verringert die Verformung und gewährleistet die Dimensionsstabilität.

RO4450F Bindungsplattform Überlegene Mehrschichtleistung


Kompatibel mit Sequential Lamination: Ideal für komplexe, hochschichtige Designs.

Verbesserte seitliche Strömung: Gewährleistet eine zuverlässige Befüllung von engen Räumen.

Hohe thermische Widerstandsfähigkeit: Widerstandsfähig gegen mehrere Laminationszyklen.

Ideale Anwendungsmöglichkeiten
Diese PCB ist ideal für Industriezweige geeignet, die hohe Frequenzpräzision und -zuverlässigkeit benötigen, einschließlich:

5G- und Mobilfunk-Basisstationen (Antennen, Leistungsverstärker)

Fahrzeugradar und ADAS-Sensoren

Satelliten- und Raumfahrtkommunikationssysteme

RFID- und IoT-Geräte

Qualitätssicherung und globale Verfügbarkeit
Wir halten uns an die IPC-Klasse-2-Standards, die eine hohe Zuverlässigkeit für kommerzielle und industrielle Anwendungen gewährleisten.und wir bieten weltweiten Versand an, um Ihre Produktionszeiten zu erfüllen..

Verbessern Sie Ihre Hochfrequenz-Designs mit einer Leiterplatte, die Leistung, Langlebigkeit und Präzision bietet.
