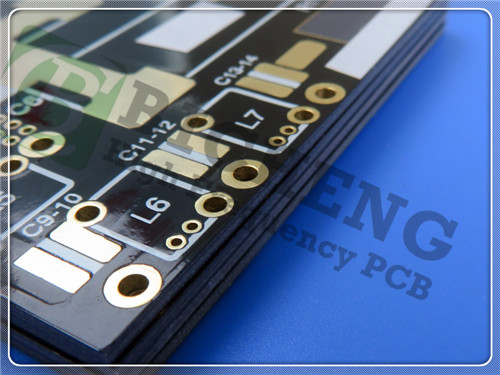

F4BTMS233 PCB 2-Schicht 40mil 1,016mm Dicke OSP

Einführung des F4BTMS233 PCB, einer erstklassigen Lösung für Anwendungen mit hoher Zuverlässigkeit in anspruchsvollen Umgebungen.Der F4BTMS233 stellt einen bedeutenden Fortschritt in der Materialformulierung und den Herstellungsprozessen dar.Diese PCB wurde mit einer beträchtlichen Menge Keramik gefertigt und mit ultra-dünnen und ultra-feinen Glasfaser-Tüchern verstärkt.Dies macht es zu einer idealen Wahl für Luft- und Raumfahrt und andere kritische Anwendungen..

Erweiterte Materialzusammensetzung

Der F4BTMS233 verwendet eine einzigartige Mischung aus spezieller Nano-Keramik gemischt mit Polytetrafluorethylen (PTFE) Harz,die negativen Auswirkungen von Glasfasern auf die elektromagnetische Wellenverbreitung erheblich minimierenDiese innovative Formulierung verringert die dielektrischen Verluste und erhöht gleichzeitig die Dimensionsstabilität und verringert die X/Y/Z-Anisotropie.Das Ergebnis ist ein Material, das nicht nur die elektrische Festigkeit verbessert, sondern auch eine verbesserte Wärmeleitfähigkeit und einen geringen Wärmeausdehnungskoeffizienten aufweistDarüber hinaus eignen sich die stabilen dielektrischen Temperaturmerkmale des Materials für eine Vielzahl von Betriebsbedingungen.

Wesentliche Merkmale

- Dielektrische Konstante (Dk): 2,33 bei 10 GHz, die eine zuverlässige Leistung bei Hochfrequenzanwendungen bietet.
- Dissipationsfaktor: 0,0010 bei 10 GHz und 0,0011 bei 20 GHz, um einen minimalen Energieverlust zu gewährleisten.
- Koeffizient der thermischen Ausdehnung (CTE): X-Achse bei 35 ppm/°C, Y-Achse bei 40 ppm/°C und Z-Achse bei 220 ppm/°C, gültig von -55°C bis 288°C.
- Niedriger thermischer Koeffizient von Dk: -122 ppm/°C, bei gleichbleibender Stabilität von -55°C bis 150°C.
- UL-94 V0-Klassifizierung: Sicherstellung der Einhaltung strenger Flammbarkeitsnormen.
- Niedrige Feuchtigkeitsabsorption: Nur 0,02%, was die Zuverlässigkeit in verschiedenen Umgebungen verbessert.

PCB-Aufbau und Bauteil

Das PCB F4BTMS233 verfügt über eine 2-schichtige starre Konstruktion mit folgenden Spezifikationen:

- Kupferschicht 1: 35 μm
- F4BTMS233 Kern: 1,016 mm (40 mil)
- Kupferschicht 2: 35 μm

Die Abmessungen der Platten liegen bei 40 mm x 108 mm (± 0,15 mm) mit einer Endplattenstärke von 1,1 mm. Auf den äußeren Schichten befindet sich ein fertiges Kupfergewicht von 1 oz (1,4 mil).Gewährleistung einer optimalen Leitfähigkeit.

Zusätzliche Konstruktionsdetails umfassen eine Mindestspur von 5/4 mil, eine Mindestlochgröße von 0,3 mm und eine Überzugstärke von 20 μm.Die Oberfläche ist OSP (Organic Soldability Preservative)Die Oberseide ist weiß gedruckt, während die Oberseide eine leuchtend blaue Farbe trägt, die eine klare Komponentenidentifizierung ermöglicht.

Um die Qualität zu gewährleisten, wird vor dem Versand ein elektrischer Test von 100% durchgeführt, um sicherzustellen, dass jede PCB den höchsten Leistungsstandards entspricht.

Das Kunstwerk wird im Gerber RS-274-X-Format geliefert, was eine nahtlose Integration in Standard-Fertigungsprozesse ermöglicht.

Qualitätssicherung

Die F4BTMS233 PCB wird nach den IPC-Klasse-2-Normen hergestellt und gewährleistet eine moderate Zuverlässigkeit für Unterhaltungselektronik und spezielle Anwendungen.Dieses Qualitätsversprechen garantiert ein Produkt, das konsequent strengen Leistungsstandards entspricht.

Typische Anwendungen

Die F4BTMS233 PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:

- Luft- und Raumfahrtausrüstung: Perfekt für Raumfahrt- und Kabinausrüstung, die eine hohe Zuverlässigkeit erfordert.


- Mikrowellen- und HF-Anwendungen: Geeignet für fortschrittliche Mikrowellenkomponenten und HF-Systeme.


- Militärischer Radar: Ideal für Radar- und militärische Anwendungen, die eine hohe Präzision erfordern.


- Zufuhrnetze und phaseempfindliche Antennen: Für Antennen mit Phasenanschluss und für Satellitenkommunikation.

Schlussfolgerung

Entdecken Sie die Vorteile des F4BTMS233 PCB, entwickelt für die Exzellenz in Hochfrequenz- und Hochverlässigkeitsanwendungen.und strenge Qualitätsstandards, ist dieses PCB bereit, die Anforderungen der modernen Elektronik zu erfüllen.
