Produktdetails:
Zahlung und Versand AGB:
|
Material: | NT1 Verhütungsmittel | Anzahl der Schichten: | 2-layer |
---|---|---|---|
PCB-Größe: | 161.42 mm x 63,57 mm = 4 Typen = 4PCS, +/- 0,15 mm | PCB-Dicke: | 10 Mio |
Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Immersionsgold |
Hervorheben: | Immissions Gold RT duroid 6006 PCB,10 Mil RT duroid 6006 PCB |

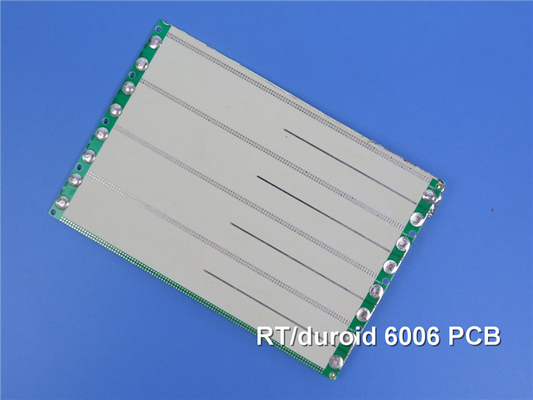

Die Einführung eines neu ausgelieferten PCBs auf Basis von RT/Duroid 6006 Substraten, das für Hochleistungs-elektronische und Mikrowellenanwendungen entwickelt wurde.Dieses PCB bietet außergewöhnliche dielektrische Eigenschaften.Die robuste Konstruktion und die zuverlässigen Funktionen sind für Anwendungen im X-Band oder darunter geeignet.
Wesentliche Merkmale
- Materialzusammensetzung: aus Rogers RT/Duroid 6006 Keramik-PTFE-Verbundwerkstoffen.
- Dielektrische Konstante (Dk): 6,15 ± 0,15 bei 10 GHz/23°C für eine überlegene Leistungsfähigkeit der Schaltung.
- Dissipationsfaktor: Niedriger Verlust mit einem Dissipationsfaktor von 0,0027 bei 10 GHz/23°C, der die Effizienz gewährleistet.
- Thermische Stabilität: Temperatur der thermischen Abbaustemperatur von mehr als 500 °C (TGA).
- Feuchtigkeitsbeständigkeit: Extrem geringe Feuchtigkeitsabsorption bei 0,05%, was die Zuverlässigkeit erhöht.
- Koeffizient der thermischen Ausdehnung (CTE): X-Achse: 47 ppm/°C, Y-Achse: 34 ppm/°C, Z-Achse: 117 ppm/°C für die Dimensionsstabilität.
- Kupferfolie: mit Standard- und umgekehrt behandelten elektrodeponierten Kupferfolien beschichtet.
Eigentum | NT1 Schlauch | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 6.15 ± 0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 6.45 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | -410 | Z | ppm/°C | -50°C bis 170°C | IPC-TM-650 2.5.5.5 |
Volumenwiderstand | 7 x 107 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
Oberflächenwiderstand | 2 x 107 | - Was ist los? | Eine | IPC 2.5.17.1 | |
Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
Young's Modulus | 627(91) 517(75) | X und Y | MPa (kpsi) | Eine | |
Der höchste Stress | 20(2.8) 17(2.5) | X und Y | MPa (kpsi) | Eine | |
Die ultimative Belastung | 12 bis 13 4 bis 6 | X und Y | % | Eine | |
Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
Young's Modulus | 1069 (115) | Z | MPa (kpsi) | Eine | |
Der höchste Stress | 54(7.9) | Z | MPa (kpsi) | Eine | |
Die ultimative Belastung | 33 | Z | % | ||
Flexuralmodul | 2634 (382) 1951 (283) | X | MPa (kpsi) | Eine | ASTM D790 |
Der höchste Stress | 38 (5.5) | X und Y | MPa (kpsi) | Eine | |
Verformung unter Last | 0.33 2.1 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
Feuchtigkeitsabsorption | 0.05 | % | D48/50°C 0,050" ((1,27 mm) dick | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit | 0.49 | W/m/k | 80°C | ASTM C518 | |
Koeffizient der thermischen Ausdehnung | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D3850 | ||
Dichte | 2.7 | G/cm3 | ASTM D792 | ||
Spezifische Wärme | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Berechnet | ||
Kupferschalen | 14.3 (2.5) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Vorteile
- Reduzierung der Schaltkreisgröße: Eine hohe Dielektrikkonstante ermöglicht kleinere Schaltkreisentwürfe.
- Niedrige Verlustleistung: Optimiert für X-Band-Anwendungen, um Signalverlust zu minimieren.
- Wiederholbare Leistung: Eine strenge Kontrolle von εr und Dicke sorgt für Konsistenz in allen Produktionen.
- Zuverlässigkeit: Zuverlässige Plattierte Durchlöcher für mehrschichtige Platten.
PCB-Spezifikationen
Stackup: 2-schichtiges starres PCB
Kupferschicht 1: 35 μm
NT1 Verpackung
Kupferschicht 2: 35 μm
Die Abmessungen der Platten sind 161,42 mm x 63,57 mm (± 0,15 mm), mit einem Mindestspurenbereich von 4/6 mil und einer Mindestlochgröße von 0,4 mm.mit einem Gesamtgewicht von 1 Unze (1.4 mils) auf den Außenschichten, wodurch die Haltbarkeit und Robustheit der Leistung gewährleistet werden.
Qualitätssicherung
Jedes RT/Duroid 6006 PCB wird vor dem Versand strengen elektrischen Tests unterzogen, um sicherzustellen, dass jedes Gerät die höchsten Qualitätsstandards erfüllt.Dieses Qualitätsversprechen gibt den Kunden Sicherheit, da sie wissen, dass sie ein Produkt erhalten, das gründlich auf Leistung geprüft wurde.
Anwendungen
Das RT/Duroid 6006 PCB ist vielseitig und kann in verschiedenen Anwendungen verwendet werden, darunter:
Patch-Antennen: Ideal für kompakte Antennen, die hohe Leistung erfordern.
Satellitenkommunikationssysteme: Perfekt für die anspruchsvolle Umgebung der Satellitentechnologie.
Leistungsverstärker: Unterstützt Hochfrequenzanwendungen ohne signifikanten Signalverlust.
Flugzeugkollisionsvermeidungssysteme: bietet die in kritischen Luft- und Raumfahrtanwendungen erforderliche Zuverlässigkeit.
Bodenradarwarnsysteme: Für Systeme, die eine hohe Zuverlässigkeit und Leistung erfordern, unerlässlich.
PCB-Material: | Keramik-PTFE-Verbundwerkstoffe |
Bezeichnung: | NT1 Schlauch |
Dielektrische Konstante: | 6.15 |
Verlustfaktor | 0.0027 10 GHz |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
