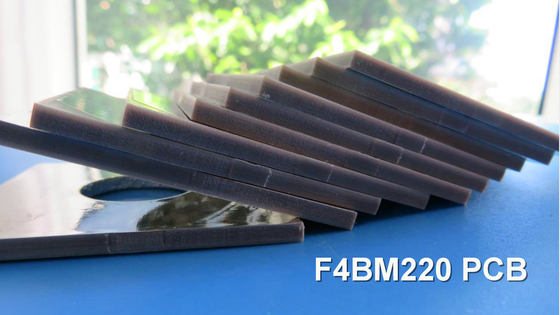

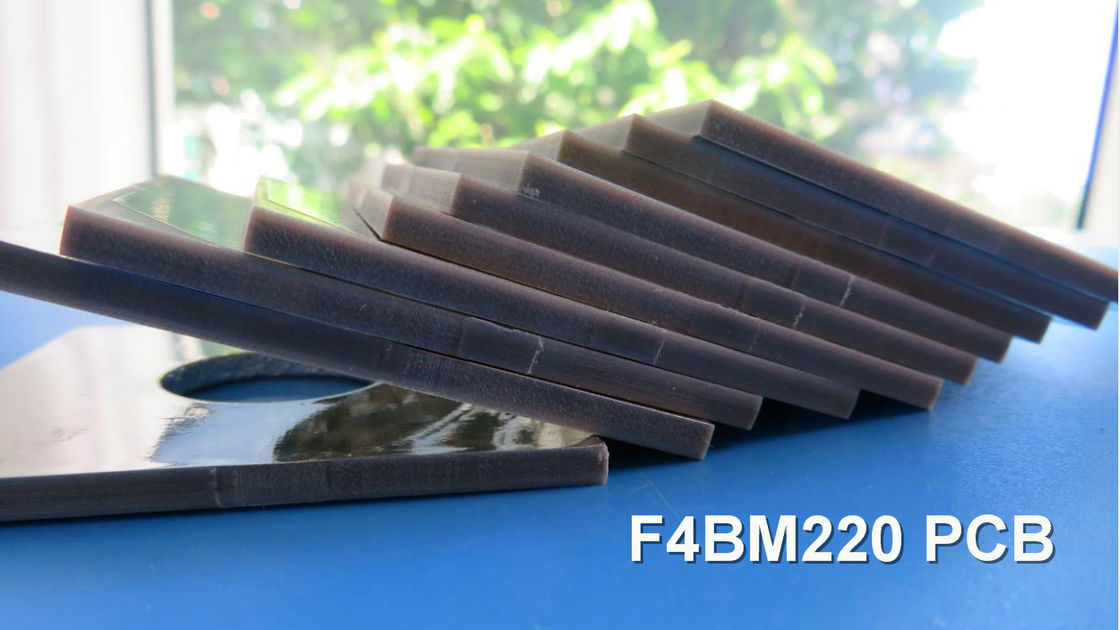

F4BM220 PCB 1mm 2-Schicht mit grüner Schweißmaske und Eintauchblech

Die F4BM220-Laminate von Wangling stellen einen Fortschritt in der PCB-Technologie dar, die aus einer sorgfältigen Mischung aus Glasfaser, Polytetrafluorethylenharz,und Polytetrafluorethylenfolie, setzt die F4BM220 einen neuen Standard für elektrische Leistung und Stabilität.und ist eine wettbewerbsfähige Alternative zu ausländischen Produkten auf dem Markt.

Hauptmerkmale:

Dielektrische Konstante (Dk): 2,2 bei 10 GHz
Dissipationsfaktor: 0,001 bei 10 GHz
Koeffizient der thermischen Ausdehnung (CTE): x-Achse 25 ppm/°C, y-Achse 34 ppm/°C, z-Achse 240 ppm/°C (-55°C bis 288°C)
Niedriger thermischer Koeffizient von Dk: -142 ppm/°C (-55°C bis 150°C)
Feuchtigkeitsabsorption: ≤ 0,08%
Entflammbarkeit: UL-94 V0

Dieses PCB-Stapel besteht aus zwei Kupferschichten mit einer Dicke von je 35 μm, die durch einen 1,00 mm großen F4BM220-Kern getrennt sind.für verschiedene kompakte Anwendungen geeignetDie Mindestanforderungen an Spuren und Abstände liegen bei 4/7 Millimeter mit einer Mindestlochgröße von 0,3 mm, wodurch komplizierte Schaltkreisentwürfe erleichtert werden.

Eine fertige Plattenstärke von 1,1 mm, ein Kupfergewicht von 1 oz (1,4 mil) an den Außenschichten und eine 20 μm über Plattierungstärke tragen zur robusten Konstruktion dieses PCB bei.Die Oberflächenveredelung erfolgt mit EintauchzinnVor dem Versand wird jede Leiterplatte zu 100% elektrisch getestet, um Qualität und Zuverlässigkeit zu gewährleisten.

Das 2-schichtige starre PCB F4BM220, das im Gerber RS-274-X-Format geliefert wird und den IPC-Klasse-2-Qualitätsstandards entspricht, ist weltweit erhältlich.

Typische Anwendungen:

Mikrowellen-, HF- und Radarsysteme
Phasenwandler
Elektrische Spaltgeräte, Koppler und Kombinatoren
Futternetze
Antennen mit Phasenempfindlichkeit, Antennen mit Phasenansatz
Satellitenkommunikation
Antennen für Basisstationen
