10mil TLY-5Z PCB 2-Schicht-Immersion Gold IPC-Klasse-2 Standard

10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard
10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard 10mil TLY-5Z PCB 2-Layer Immersion Gold IPC-Class-2 Standard

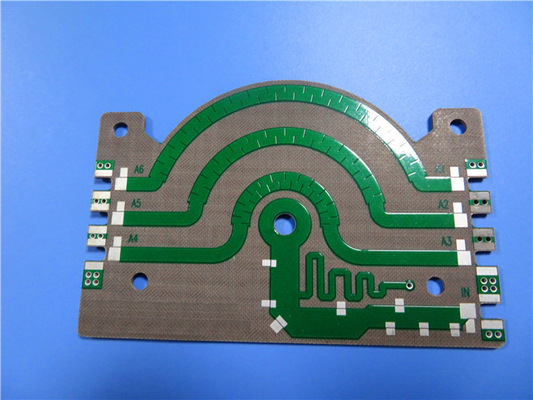

Großes Bild :  10mil TLY-5Z PCB 2-Schicht-Immersion Gold IPC-Klasse-2 Standard

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: TLY-5Z Anzahl der Schichten: 2-layer
PCB-Größe: 90.17 mm x 41,36 mm = 1 PCS, +/- 0,15 mm PCB-Dicke: 00,3 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionsgold

In der wettbewerbsorientierten Luft- und Raumfahrttechnik ist der Bedarf an innovativen, leichten und thermisch stabilen Materialien kritischer denn je.mit einer Breite von mehr als 20 mm,In diesem Artikel werden die wichtigsten Merkmale, Vorteile und Anwendungen des TLY-5Z-PCB untersucht und dargelegt, warum es für Ingenieure und Hersteller eine wichtige Wahl ist.



Einführung in TLY-5Z-Laminate

Die TLY-5Z-PCB besteht aus hochwertigen, mit Glas gefüllten PTFE-Verbundwerkstoffe, verstärkt mit Gewebe aus Glasfaser.Dies ist ideal für Luftfahrtkomponenten, bei denen Gewichtsersparnisse entscheidend sind..



Hauptmerkmale der TLY-5Z-PCB

Die TLY-5Z verfügt über beeindruckende Spezifikationen, die sie in der Branche hervorheben:



- Dielektrische Konstante (Dk): 2,20 ± 0,04 bei 1,9 GHz und 10 GHz, so daß ein minimales Signalverlust gewährleistet ist.


- Dissipationsfaktor (Df): 0,001 bei 1,9 GHz und 0,0015 bei 10 GHz, was die Energieeffizienz erhöht.


- Thermische Stabilität: Mit einem thermischen Koeffizienten der dielektrischen Konstante (TcDK) von -72 ppm/°C in einem Temperaturbereich von -55°C bis 150°C bietet er eine zuverlässige Leistung unter extremen Bedingungen.


- Feuchtigkeitsabsorption: Bei nur 0,03% ist die Feuchtigkeitsabsorption minimal, was eine hohe Haltbarkeit in feuchten Umgebungen gewährleistet.


- Dielektrische Ausfallspannung: 45 kV, um Sicherheit und Zuverlässigkeit zu gewährleisten.



Eigentum Prüfmethode Einheit Wert Einheit Wert
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20+/- 0.04   2.20+/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D) K (-55 ~ 150°C) IPC-650 2.5.5.6 Mod. ppm/°C - 72 Jahre ppm/°C - 72 Jahre
Dielektrische Abbruchspannung IPC-650 2.5.6 KV 45 KV 45
Dielektrische Festigkeit IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Feuchtigkeitsabsorption IPC-650 2.6.2.1 % 0.03 % 0.03
Schälfestigkeit (1 Unze Kupfer) IPC-650 2.4.8 Pfund/Zoll 7 N/mm 1.3
Volumenwiderstand IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Oberflächenwiderstand IPC-650 2.5.17.1 Mehms 10^8 Mehms 10^8
Zugfestigkeit (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Zugfestigkeit (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Zugmodul (MD) IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Zugmodul (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
Ausdehnung (MD) IPC-650 2.4.18.3 % 6 % 6
Ausdehnung (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Flexible Festigkeit (MD) ASTM D790 PSI 10,300 N/mm2 71
Flexible Festigkeit (CD) ASTM D790 PSI 11,600 N/mm2 80
Flex Modulus (MD) ASTM D790 PSI 377,100 N/mm2 2600
Flex Modulus (CD) ASTM D790 PSI 432,213 N/mm2 2980
Dimensionsstabilität (MD) IPC-650 2.4.39 (gebacken) % (10 Millionen) - Oh, nein, nein.05 % (30 Mio) - Oh, nein, nein.05
Dimensionalstabilität (CD) IPC-650 2.4.39 (gebacken) % (10 Millionen) - Oh, nein, nein.17 % (30 Mio) - Oh, nein, nein.11
Dimensionsstabilität (MD) IPC-650 2.4.39 (Stress) % (10 Millionen) - Oh, nein, nein.07 % (30 Mio) - Oh, nein, nein.07
Dimensionalstabilität (CD) IPC-650 2.4.39 (Stress) % (10 Millionen) - Oh, nein, nein.22 % (30 Mio) - Oh, nein, nein.14
Dichte (spezifische Schwerkraft) IPC-650 2.3.5 G/cm3 1.92 G/cm3 1.92
Spezifische Wärme IPC-650 2.4.50 J/g°C 0.95 J/g°C 0.95
Wärmeleitfähigkeit IPC-650 2.4.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50 - 150°C) IPC-650 2.4.41 ppm/oC 30 bis 40 ppm/oC 30 bis 40
CTE (z) (50 - 150°C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Härte ASTM D2240 (Durometer) - 68 - 68
UL-94 Brandbarkeitsbewertung UL-94   V-0   V-0



Vorteile der Wahl von TLY-5Z für Ihre Projekte

Die TLY-5Z PCB bietet erhebliche Vorteile, darunter:



Niedrige Z-Achse CTE

Der niedrige thermische Expansionskoeffizient (CTE) auf der Z-Achse von 130 ppm/°C minimiert die Expansionsbelastung der durchplattierten Löcher, die für die Aufrechterhaltung zuverlässiger elektrischer Verbindungen von entscheidender Bedeutung ist.



Leichtgewicht

Mit einer Dichte von 1,92 g/cm3 ist das TLY-5Z außergewöhnlich leicht, was es ideal für Luft- und Raumfahrtanwendungen macht, wo jedes Gramm zählt.



Ausgezeichnete mechanische Eigenschaften

Die TLY-5Z weist eine beeindruckende mechanische Festigkeit auf, mit Zugfestigkeiten von 9.137 psi (MD) und 9.572 psi (CD).



Konstruktionsdetails: Was TLY-5Z auszeichnet



Dieses 2-Schicht-Rigid-PCB verfügt über:


- Kupferschicht 1: 35 μm
- TLY-5Z Schicht: 0,254 mm (10 mil)
- Kupferschicht 2: 35 μm



Mit Abmessungen von 90,17 mm x 41,36 mm ist diese Leiterplatte für Präzision konzipiert und unterstützt eine Mindestspur von 5/6 mil und eine Mindestöffnung von 0,2 mm.Jede Platte wird vor dem Versand einer elektrischen Prüfung unterzogen., um Qualität und Zuverlässigkeit zu gewährleisten.



PCB-Material: Verbundwerkstoffe aus Keramik, PTFE und Gewebe aus Glasfaser
Bezeichnung: TLY-5Z
Dielektrische Konstante: 2.20 +/- 0,04 (1,9 GHz)
Verlustfaktor 0.0015 (10 GHz)
Anzahl der Schichten: Doppelseitige PCB, mehrschichtige PCB, hybride PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm)
mit einer Dicke von mehr als 10 mm 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc.



10mil TLY-5Z PCB 2-Schicht-Immersion Gold IPC-Klasse-2 Standard 0



Anwendungen in der Luft- und Raumfahrt und darüber hinaus

Die TLY-5Z-PCB ist besonders gut geeignet für:


- Komponenten für die Luft- und Raumfahrt: Durch sein geringes Gewicht und seine thermisch stabile Eigenschaften ist es ideal für Flugzeugsysteme geeignet, bei denen die Zuverlässigkeit von entscheidender Bedeutung ist.


- Antennen mit geringem Gewicht: Perfekt für Antennen, die unter strengen Gewichtsbeschränkungen arbeiten müssen.


- Passive Komponenten: Der geringe Ablösungsfaktor erhöht die Leistung und gewährleistet die Signalintegrität.



Schlussfolgerung: Zukunftsperspektiven für die TLY-5Z-PCB-Technologie

Da sich die Luft- und Raumfahrtindustrie weiterentwickelt, stellt das TLY-5Z PCB einen bedeutenden Fortschritt bei leichten, thermisch stabilen Lösungen dar.kombiniert mit robuster Konstruktion und wettbewerbsfähigen Preisen, machen es zu einem unverzichtbaren Werkzeug für Ingenieure und Hersteller.



Entdecken Sie die perfekte Balance von Gewicht und Festigkeit mit dem TLY-5Z PCB und heben Sie Ihre Projekte auf neue Höhen.



10mil TLY-5Z PCB 2-Schicht-Immersion Gold IPC-Klasse-2 Standard 1
