MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

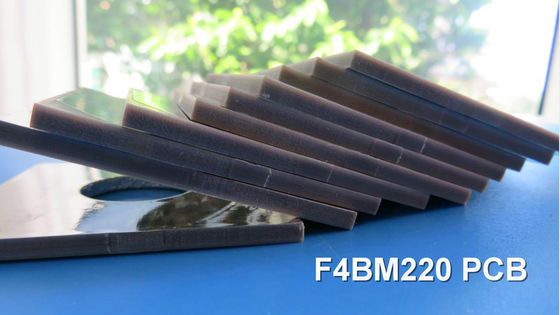

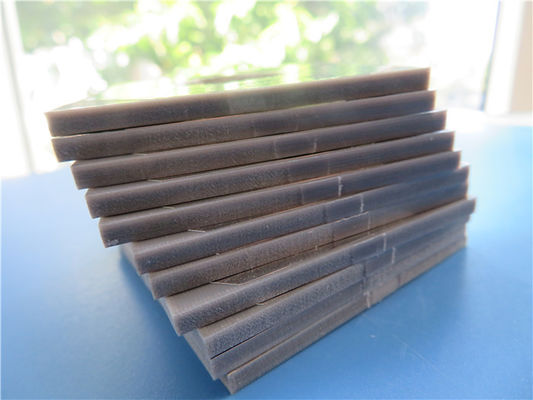

Wir präsentieren unsere neu ausgelieferten PCBs, basierend auf F4BM265, einem hochleistungsfähigen PCB, das von Wangling entwickelt wurde.mit einer Dicke von mehr als 0,05 mm,, und PTFE-Folien, um eine außergewöhnliche elektrische Leistung und eine verbesserte Stabilität zu erzielen.erhöhte Isolationsfestigkeit, und eine verbesserte Stabilität, was es zu einer tragfähigen Alternative zu ähnlichen ausländischen Produkten für verschiedene Anwendungen macht.
Eigenschaften:
- Beeindruckende elektrische Leistung: Der F4BM265 weist bemerkenswerte elektrische Eigenschaften auf, einschließlich einer Dielektrikkonstante (Dk) von 2,65 bei 10 GHz, die eine effiziente Signalübertragung gewährleistet.mit einem Abbaufaktor von 0.0013 bei 10 GHz, minimiert Signalverlust und verbessert die Gesamtleistung.
-Verstärkte Stabilität der Abmessungen:F4BM265 erreicht eine präzise Steuerung der dielektrischen Konstante durch Anpassung des Verhältnisses von PTFE zu Glasfaser, was zu einer außergewöhnlichen Stabilität der Abmessungen führt.Es bietet eine geringere thermische Ausdehnung, eine verbesserte Temperaturentwicklung und eine leichte Erhöhung des Dielektrverlustes, was einen zuverlässigen Betrieb in anspruchsvollen Umgebungen gewährleistet.
- Optimales thermisches Management: F4BM265 hat einen geringen Koeffizienten der thermischen Ausdehnung (CTE) von 14 ppm/°C (X-Achse), 17 ppm/°C (Y-Achse) und 142 ppm/°C (Z-Achse) über einen Temperaturbereich von -55°C bis 288°C.Dies gewährleistet Stabilität und Zuverlässigkeit, auch bei extremen Temperaturen.
- Ausgezeichnete Feuchtigkeitsbeständigkeit: Mit einer Feuchtigkeitsabsorptionsrate von weniger als 0,08%, zeigt F4BM265 eine hohe Feuchtigkeitsbeständigkeit, was die Leistungsfähigkeit und Langlebigkeit des PCB gewährleistet.
- Zuverlässige Sicherheit: F4BM265 erfüllt die Flammbarkeitsnormen UL-94 V0 und die strengen Sicherheitsvorschriften.
Technische Parameter des Produkts | Produktmodell und Datenblatt | |||||||||||
Produktmerkmale | Prüfbedingungen | Einheit | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
Dielektrische Konstante (typisch) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Dielektrische Konstante Toleranz | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
Verlusttangent (typisch) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Dielektrische konstante Temperaturkoeffizient | -55°C bis 150°C | PPM/°C | - 150 Dollar. | -142 | - 130 | - 120 | -110 | - 100 | - 92 Jahre | - 85 Jahre. | -80 | |
Schälfestigkeit | 1 OZ F4BM | N/mm | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | > 18 | |
1 OZ F4BME | N/mm | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | > 16 | ||
Volumenwiderstand | Standardzustand | MΩ.cm | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | ≥ 6 × 10 ^ 6 | |
Oberflächenwiderstand | Standardzustand | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Ausfallspannung (XY-Richtung) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Koeffizient der thermischen Ausdehnung | XY-Richtung | -55 °C bis 288 °C | ppm/oC | 2,534 | 2,534 | 2,230 | 2,025 | 1,621 | 1,417 | 1,416 | 1,215 | 1,215 |
Z-Richtung | -55 °C bis 288 °C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Wärmebelastung | 260°C, 10 Sekunden, 3 Mal | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | ||
Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | ≤ 008 | |
Dichte | Raumtemperatur | G/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Nur für F4BME | dBc | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | |
Entflammbarkeit | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Materialzusammensetzung | / | / | PTFE, Glasfaserstoff F4BM in Verbindung mit ED-Kupferfolie, F4BME in Verbindung mit umgekehrt behandelter (RTF) Kupferfolie. |
PCB-Konstruktion und Spezifikationen:

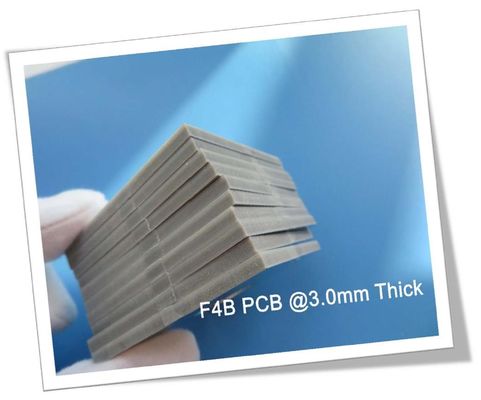

Es wird als 2-schichtiges starres PCB mit einer Kernstärke von 3,00 mm (118 mil) verwendet.Die Abmessungen der Fertigplatte werden genau bei 45° gehalten..33mm x 50.2mm mit einer Toleranz von +/- 0.15mm. Die PCB hat eine Mindestanforderung von 5/5 mil. Sie bietet Platz für Löcher von nur 0,5 mm.
Die Oberflächen sind mit einem Kupfergewicht von 1 oz (1,4 mil) versehen.Gewährleistung einer zuverlässigen VernetzungDie Oberfläche ist bleifrei, während die oberste Lötmaske schwarz ist, um die Sichtbarkeit während der Montage zu verbessern.Gewährleistung einer optimalen Funktionalität.
Anwendungen:
F4BM265-PCBs finden eine breite Anwendung in verschiedenen Anwendungen, darunter:
- Mikrowellen-, HF- und Radarsysteme
- Phasenwandler.
- Stromspalter, Koppler und Kombinatoren
- Futternetze
- Phasenempfindliche Antennen und Antennen mit Phasenansatz
- Satellitenkommunikation
- Antennen der Basisstation
PCB-Material: | Kupferplattierte Laminate aus PTFE-Glasfaser. | ||
Bezeichnung (F4BM) | F4BM | DK (10 GHz) | DF (10 GHz) |
F4BM217 | 2.17 ± 0.04 | 0.0010 | |
F4BM220 | 2.20 ± 0.04 | 0.0010 | |
F4BM233 | 2.33 ± 0.04 | 0.0011 | |
F4BM245 | 2.45 ± 0.05 | 0.0012 | |
F4BM255 | 2.55 ± 0.05 | 0.0013 | |
F4BM265 | 2.65 ± 0.05 | 0.0013 | |
F4BM275 | 2.75 ± 0.05 | 0.0015 | |
F4BM294 | 2.94 ± 0.06 | 0.0016 | |
F4BM300 | 3.00±0.06 | 0.0017 | |
Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB | ||
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Dielektrische Dicke (oder Gesamtdicke) | 0.127mm (dielektrisch), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
PCB-Größe: | ≤ 400 mm x 500 mm | ||
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. |
Qualität und Verfügbarkeit:
Diese PCB entsprechen den IPC-Klasse-2-Qualitätsstandards, die für Zuverlässigkeit und gleichbleibende Leistung sorgen.Einfach zugänglich für Designer und Hersteller, die erstklassige PCB-Lösungen für ihre Projekte suchen.
Erschließen Sie das Potenzial des F4BM265 und erleben Sie beispiellose Leistung, Stabilität und Zuverlässigkeit in Ihren Hochfrequenzanwendungen.Wählen Sie Wanglings F4BM265 und heben Sie Ihre Entwürfe auf neue Höhen..
