            | MOQ: | 1 Stück |
| Preis: | USD9.99-99.99/PCS |
| Standardverpackung: | Staubsack+Karton |
| Lieferfrist: | 8-9 Arbeitstage |
| Zahlungsmethode: | T/T |
| Lieferkapazität: | 5000 Stück pro Monat |
Diese Serie von hochentwickelten Schaltkreislaminaten kombiniert Glasfaser, nano-keramische Füllung und Polytetrafluorethylenharz.mit wissenschaftlichen Verfahren und strengen Pressenverfahren sorgfältig zubereitet.
Die F4BTM-PCB-Serie baut auf der F4BM-Dielektrofläche auf, die hochdielektrische und verlustarme Nanoskala-Keramiken enthält.
1Verbesserte Leistung:
- Höhere dielektrische Konstante (Dk):
Erreichung einer überlegenen Signalübertragung mit einem Dk von 4,5 bei 10 GHz, wodurch ein effizienter Hochfrequenzbetrieb ermöglicht wird.
- Niedriger Dissipationsfaktor:
Erleben Sie einen minimalen Signalverlust mit einem Abscheidungsfaktor von 0,002 bei 10 GHz, um eine optimale Leistung in anspruchsvollen Anwendungen zu gewährleisten.
- Verbesserte thermische Stabilität:
Die F4BTM-PCB weist einen geringen Wärmeausdehnungskoeffizienten (CTE) mit Werten von 10 ppm/°C (X-Achse), 12 ppm/°C (Y-Achse) und 51 ppm/°C (Z-Achse) im Temperaturbereich von -55°C bis 288°C auf.Diese außergewöhnliche thermische Stabilität gewährleistet eine zuverlässige Leistung unter extremen Temperaturbedingungen.
- Dielektrische Konstante über Temperatur:
Nutzen Sie einen niedrigen thermischen Koeffizienten von Dk bei -60 ppm/°C im Temperaturbereich von -55°C bis 150°C, wodurch eine gleichbleibende Signalintegrität in unterschiedlichen thermischen Umgebungen gewährleistet wird.
- Ausgezeichnete Feuchtigkeitsbeständigkeit:
Mit einer Feuchtigkeitsabsorptionsrate von 0,05% bietet das F4BTM-PCB eine außergewöhnliche Feuchtigkeitsbeständigkeit, die auch unter feuchten Bedingungen eine langfristige Zuverlässigkeit gewährleistet.
| Technische Parameter des Produkts | Produktmodelle und Datenblatt | ||||||
| Produktmerkmale | Prüfbedingungen | Einheit | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Dielektrische Konstante (typisch) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Dielektrische Konstante Toleranz | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| Verlusttangent (typisch) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Dielektrische konstante Temperaturkoeffizient | -55 °C bis 150 °C | PPM/°C | - 78 Jahre. | - 75 | - 75 | - 60 | |
| Schälfestigkeit | 1 OZ F4BTM | N/mm | > 16 | > 16 | > 16 | > 16 | |
| 1 OZ F4BTME | N/mm | > 14 | > 14 | > 14 | > 14 | ||
| Volumenwiderstand | Standardzustand | MΩ.cm | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | |
| Oberflächenwiderstand | Standardzustand | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
| Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | > 26 | > 30 | > 32 | > 32 | |
| Ausfallspannung (XY-Richtung) | 5KW,500V/s | KV | > 34 | > 35 | > 40 | > 40 | |
| Koeffizient der thermischen Ausdehnung | XY-Richtung | -55 °C bis 288 °C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z-Richtung | -55 °C bis 288 °C | ppm/oC | 78 | 72 | 58 | 51 | |
| Wärmebelastung | 260°C, 10 Sekunden, 3 Mal | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | ||
| Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 005 | ≤ 005 | ≤ 005 | ≤ 005 | |
| Dichte | Raumtemperatur | G/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
| Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Nur für F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
| Entflammbarkeit | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Materialzusammensetzung | / | / | PTFE, Glasfaserkleidung, Nano-Keramik F4BTM gepaart mit ED-Kupferfolie, F4BTME gepaart mit umgekehrt behandelter (RTF) Kupferfolie. | ||||

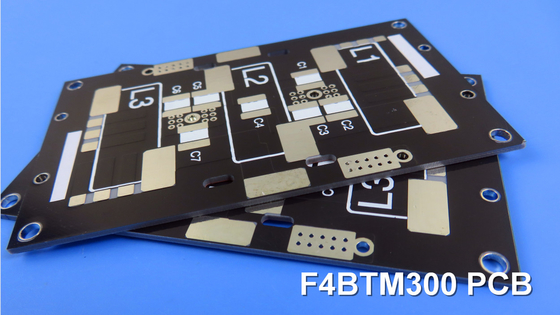

2. Vielseitige PCB-Konstruktion:
- Zwei Schichten starres PCB:
Diese Leiterplatte ist eine 2-schichtige starre Leiterplatte, die eine solide Grundlage für Ihre Hochfrequenz-Designs bietet.
- Überlegene Bauqualität:
Mit 35 μm Kupferschichten auf der Ober- und Unterseite und einem 3,05 mm (120 mil) großen F4BTM450-Kern bietet dieses PCB eine hervorragende elektrische Leitfähigkeit und strukturelle Integrität.
- Genaue Angaben:
Die Abmessungen der Platine sind 63 mm x 63 mm mit einer Toleranz von +/- 0,15 mm, was reichlich Platz für Ihre Schaltungen bietet.Komplexe und kompakte Konstruktionen ermöglichen.
- Zuverlässiges Plattieren und Oberflächenveredeln:
Diese HF-PCB umfasst eine 20 μm große Plattiertätigkeit für eine zuverlässige Verbindung. Sie ist mit einer Eintauchgoldoberfläche beendet, die eine überlegene Leitfähigkeit und einen Schutz vor Oxidation gewährleistet.
- Strenge Qualitätssicherung:
Jede Leiterplatte wird vor dem Versand einem umfassenden elektrischen Test unterzogen, der eine optimale Funktionalität und Leistung gewährleistet.
| PCB-Material: | PTFE / Glasfaserstoff / Nano-keramische Füllstoffe | ||
| Bezeichnung (F4BTM) | F4BTM | DK (10 GHz) | DF (10 GHz) |
| F4BTM298 | 2.98 ± 0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2 ± 0.06 | 0.0020 | |
| F4BTM350 | 3.5 ± 0.07 | 0.0025 | |
| Anzahl der Schichten: | Einseitige, doppelseitige PCB, mehrschichtige PCB, hybride PCB | ||
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Dielektrische Dicke (oder Gesamtdicke) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB-Größe: | ≤ 400 mm x 500 mm | ||
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. | ||
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold, ENEPIG usw. | ||

3. Weite Palette von Anwendungen:
Die F4BTM-PCB ist für verschiedene Anwendungen geeignet, darunter:
- Luft- und Raumfahrtausrüstung, Raumfahrtausrüstung und Kabinausrüstung
- Mikrowellen- und HF-Systeme
- Radar und militärische Radarsysteme
- Futternetze
- Phasenempfindliche Antennen und Phasenarray-Antennen
- Satellitenkommunikation
4- Globale Verfügbarkeits- und Qualitätsstandards:
Die F4BTM-Leiterplatte ist weltweit erhältlich, so dass Sie unabhängig von Ihrem Standort auf diese fortschrittliche Technologie zugreifen können.Gewährleistung einer hochwertigen Herstellung und einheitlicher Leistung.
Entfalten Sie das Potenzial von Hochfrequenz-Schaltungen mit dem F4BTM PCB.und unvergleichliche Designflexibilität für Ihre modernsten elektronischen Projekte.
