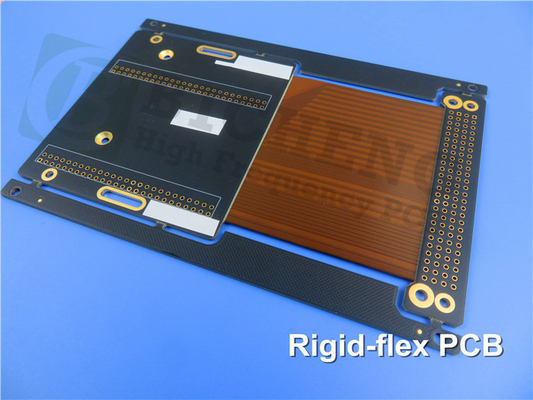

Mehrschicht-Rigid-Flex-PCB 1mm Matt Schwarz Schweißmaske mit Immersionsgold

Erleben Sie die neuesten Innovationen in der PCB-Technologie mit unserem S1000-2M (FR-4) Rigid-Flex PCB.Diese hochmoderne Leiterplatte kombiniert die Festigkeit und Stabilität starker Leiterplatten mit der Flexibilität flexibler Schaltungen, bietet beispiellose Gestaltungsmöglichkeiten und verbesserte Leistung.Lassen Sie uns in die bemerkenswerten Eigenschaften und Vorteile eintauchen, die das S1000-2M (FR-4) Rigid-Flex PCB zur idealen Wahl für Ihr nächstes Projekt machen.

Flexible Schaltkreise neu definiert:

Überlegene Herstellungsverfahren:

Diese S1000-2M (FR-4) Rigid-Flex-Leiterplatte wurde sorgfältig hergestellt, wobei ein hochmodernes Fertigungsprozess verwendet wurde.Ermöglicht eine optimale Leistung und Zuverlässigkeit.


Der flexible Schaltkreis wird mit einem flexiblen Substrat wie Polyimid hergestellt, das eine hervorragende Flexibilität und Langlebigkeit gewährleistet.
Die aus hochwertigen FR-4-Materialien gefertigten starren Platten bieten eine strukturelle Unterstützung und beherbergen elektronische Komponenten mit Präzision.


Nahtlose Verbindung:

Der flexible Schaltkreis ist nahtlos an die starren Platten gebunden, wodurch eine nahtlose Verbindung und eine effiziente Übertragung elektrischer Signale möglich ist.


Die in die starren Abschnitte eingebauten durchgeplatzten Löcher ermöglichen zuverlässige elektrische Verbindungen, die eine optimale Leistung und Signalintegrität gewährleisten.

Bemerkenswerte Merkmale:

S1000-2M (FR-4) Festplattenmerkmale:

Das bleifreie, kompatible FR-4-Laminat gewährleistet die Einhaltung der Umweltvorschriften.
Bei einem Tg von 180°C (DSC) weist das PCB eine bemerkenswerte Hitzebeständigkeit auf, was es für anspruchsvolle Anwendungen geeignet macht.
Die unteren Z-Achsen CTE (Koeffizient der thermischen Ausdehnung) minimieren die Belastung der Platte und erhöhen die langfristige Zuverlässigkeit.
Eine ausgezeichnete Durchlöchersicherheit und Anti-CAF-Leistung (Conductive Anodic Filament) sorgen für einen stabilen und robusten Betrieb.
Die geringe Wasserabsorption und die hervorragende mechanische Verarbeitbarkeit tragen zur Langlebigkeit und Herstellungsfreundlichkeit der PCB bei.


R-F777 (Polyimid) Flex-Schaltkreis Merkmale:

Der flexible Schaltkreislauf ist aus hochwertigem Material R-F777 (Polyimid) gefertigt, das für seine außergewöhnlichen Eigenschaften bekannt ist.
Die Polyimiddicken von 25 μm bis 75 μm entsprechen den unterschiedlichsten Konstruktionsanforderungen.
Kupferarten mit ED-Kupfer und RA-Kupfer, die in Dicken von 12 μm bis 35 μm erhältlich sind, bieten Flexibilität für verschiedene Anwendungen.
Ein Koeffizient der thermischen Ausdehnung (CTE) von 18,5-19,7 ppm/K gewährleistet eine Dimensionsstabilität bei Temperaturschwankungen.
Der hohe Tg-Wert von 350°C und der Lötwiderstand von 280-350°C machen den Flex-Schaltkreis unter extremen Betriebsbedingungen zuverlässig.
Die Entflammbarkeit UL 94V-0 gewährleistet Sicherheit und Einhaltung der Industriestandards.


Überlegener Stackup und Bau:

6 Schicht starre-flexible Leiterplatten:

Das S1000-2M (FR-4) Rigid-Flex-PCB verfügt über ein ausgeklügeltes 6-Schicht-Stackup, das sowohl starre als auch flexible Schichten kombiniert.
Kupferschichten mit entsprechender Dicke gewährleisten eine optimale Leitfähigkeit und Signalintegrität.
Die Luftlücke im 4-Schicht-Flex-Abschnitt bietet Flexibilität bei gleichzeitiger Erhaltung der Strukturstabilität.
Das Stackup-Design ist optimiert, um die Anforderungen von Hochleistungsanwendungen zu erfüllen.

Genaue Konstruktionsdetails:

Die Abmessungen der Platten von 112 mm x 54 mm bieten eine kompakte und gleichzeitig vielseitige Lösung für verschiedene Projekte.
Eine Mindestspur von 5/5 Millimeter ermöglicht eine komplizierte Schaltung und eine präzise Signalvermittlung.
Die Mindestöffnung von 0,50 mm ermöglicht eine nahtlose Integration der Komponenten.
Eine fertige Platte mit einer Dicke von 1,0 mm (bei einer Flex-Teildicke von 0,22 mm) schafft das perfekte Gleichgewicht zwischen Langlebigkeit und Platzbeschränkungen.
Die Oberflächenbeschichtung mit Eintauchergold gewährleistet eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.
Die weiße Oberseide ermöglicht die klare Identifizierung der Bauteile, sodass die Montage und Inspektion einfacher ist.
Die oberen und unteren Mattschwarz-Lötmasken bieten einen wirksamen Schutz und eine effektive Isolierung.
Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung unterzogen, die die Qualität und Zuverlässigkeit des Produktes garantiert.

Kompromißlose Qualität und globale Verfügbarkeit:

Die Einhaltung der Normen der IPC-Klasse 2 garantiert eine hervorragende Herstellung und Zuverlässigkeit.
Unsere S1000-2M (FR-4) Rigid-Flex-Leiterplatten sind weltweit erhältlich und gewährleisten damit den Kunden überall Zugang.
Von Computer und Kommunikation bis hin zu Automobilelektronik und mehr, unsere Leiterplatten sind für verschiedene Anwendungen geeignet.

Entfalten Sie das Potenzial flexibler Schaltungen mit dem S1000-2M (FR-4) Rigid-Flex-PCB.und weltweite Verfügbarkeit, um Ihre Projekte auf neue Erfolgshöhen zu bringen.
