Produktdetails:
|
| Markieren: | Immersionsgoldverbundene PCB,Keramische PCB aus PTFE-Verbundwerkstoffen,10mil PCB Blog |
||
|---|---|---|---|
Wir freuen uns, Ihnen unser neuestes Produkt vorzustellen, die neu ausgelieferte Rogers RT/Duroid 6010.2LM Keramik-PTFE-Verbundplatte, die mit fortschrittlichen Materialien und außergewöhnlichen Fertigungstechniken entwickelt wurde,Dieses PCB gewährleistet eine hohe Leistungsfähigkeit und Zuverlässigkeit für eine Vielzahl von AnwendungenLassen Sie uns seine beeindruckenden Eigenschaften und Spezifikationen erforschen:
1. PCB-Material:
- Die PCB ist aus Rogers RT/duroid 6010.2LM Keramik-PTFE-Verbundwerkstoffen hergestellt, die für ihre überlegenen elektrischen Eigenschaften und thermische Stabilität bekannt sind.
- Die dielektrische Prozesskonstante (DK) beträgt 10,2 bei 10 GHz und 23°C, was eine präzise Signalübertragung und einen minimalen Signalverlust gewährleistet.
- Mit einem niedrigen Abfallfaktor von 0,0023 bei 10 GHz und 23°C minimiert dieses PCB den Energieverlust und behält die Signalintegrität.
- Das PCB-Material hat eine hohe Zersetzungstemperatur (Td) von 500°C, was eine ausgezeichnete Wärmebeständigkeit gewährleistet.
- Der Betriebstemperaturbereich reicht von -40°C bis +85°C, so daß er für eine Vielzahl von Umgebungsbedingungen geeignet ist.
2. Stackup: 2-Schicht starres PCB
- Die PCB verfügt über eine 2-schichtige starre Konstruktion, die eine kompakte und effiziente Konstruktionslösung bietet.
- Kupfer_Schicht_1 ist 35 μm dick.
- Das Substrat (RT/Duroid 6010.2LM) hat eine Dicke von 0,254 mm (10 mil), was Stabilität und Langlebigkeit bietet.
- Kupfer_Schicht_2 hat eine Dicke von 35 μm, was eine hervorragende Leitfähigkeit gewährleistet.
3Bauteil:
- Die Abmessungen der Platten sind 156,76 mm x 86,79 mm, in 4 Varianten mit einer Toleranz von +/- 0,15 mm, die eine präzise Abmessung gewährleistet.
- Die PCB unterstützt einen Mindestspurenraum von 4/4 Millimeter, was komplizierte Schaltkreisentwürfe ermöglicht.
- Die Mindestöffnung beträgt 0,4 mm, was eine präzise Platzierung der Bauteile erleichtert.
- Es gibt keine blinden Schläuche, was den Herstellungsprozess vereinfacht.
- Die Endplatte hat eine Dicke von 0,37 mm, was eine kompakte und leichte Lösung bietet.
- Die äußeren Schichten haben ein fertiges Kupfergewicht von 1 Unze (1,4 Mil), was eine optimale Leitfähigkeit gewährleistet.
- Die Überzugstärke beträgt 20 μm, was zuverlässige Verbindungen ermöglicht.
- Die Oberfläche besteht aus Eintauzgold, das eine ausgezeichnete Korrosionsbeständigkeit und Schweißfähigkeit bietet.
- Ober- und Unterseidenschirm sind nicht inbegriffen, was ein sauberes und minimalistisches Erscheinungsbild bietet.
- Die oberste Lötmaske ist grün, schützt und verbessert die Sicht.
- Die untere Lötmaske ist ebenfalls grün, was für Konsistenz und Haltbarkeit sorgt.
- Alle PCB werden vor dem Versand einem elektrischen Test unterzogen, der ihre Funktionalität und Zuverlässigkeit garantiert.
4- PCB-Statistiken:
- Die PCB unterstützt insgesamt 97 Komponenten und bietet viel Platz für verschiedene Schaltkreiskonfigurationen.
- Es gibt insgesamt 183 Pads, darunter 108 durchlöchrige Pads, 63 oberste SMT Pads und 12 unterste SMT Pads.
- Das PCB umfasst 115 Durchgänge, die eine effiziente Signalvermittlung gewährleisten.
- Mit 7 verfügbaren Netzen kann diese Leiterplatte komplexe Schaltkreisverbindungen aufnehmen.
5- Kunstwerke und Standards:
- Die Leiterplatte wird in Gerber RS-274-X-Format geliefert, wodurch die Kompatibilität mit industriestandardmäßigen Konstruktionswerkzeugen gewährleistet wird.
- Die PCB entspricht dem IPC-Klasse-2-Standard und gewährleistet eine hochwertige Herstellung und Zuverlässigkeit.
6- Verfügbarkeit:
- Unsere neu ausgelieferten PCBs sind weltweit erhältlich, für Kunden weltweit.
7Kontaktinformationen:
- Für technische Fragen oder Anfragen kontaktieren Sie Ivy bitte unter sales10@bichengpcb.com. Unser engagiertes Team ist bereit, Ihnen zu helfen.
| Dielektrische Konstante,εVerfahren | 10.2 ± 0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 10.7 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -425 | Z | ppm/°C | -50°C bis 170°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 5 x 105 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 5 x 106 | - Was ist los? | Eine | IPC 2.5.17.1 | |
| Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X und Y | MPa (kpsi) | Eine | |
| Der höchste Stress | 17(2.4) 13(1.9) | X und Y | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 9 bis 15 7 bis 14 | X und Y | % | Eine | |
| Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
| Young's Modulus | 2144 (311) | Z | MPa (kpsi) | Eine | |
| Der höchste Stress | 47(6.9) | Z | MPa (kpsi) | Eine | |
| Die ultimative Belastung | 25 | Z | % | ||
| Flexuralmodul | 4364 (633) 3751 (544) | X | MPa (kpsi) | Eine | ASTM D790 |
| Der höchste Stress | 36 (5.2) 32 (4.4) | X und Y | MPa (kpsi) | Eine | |
| Verformung unter Last | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Feuchtigkeitsabsorption | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dick | IPC-TM-650 2.6.2.1 | |
| Wärmeleitfähigkeit | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichte | 3.1 | G/cm3 | ASTM D792 | ||
| Spezifische Wärme | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berechnet | ||
| Kupferschalen | 12.3 (2.1) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||

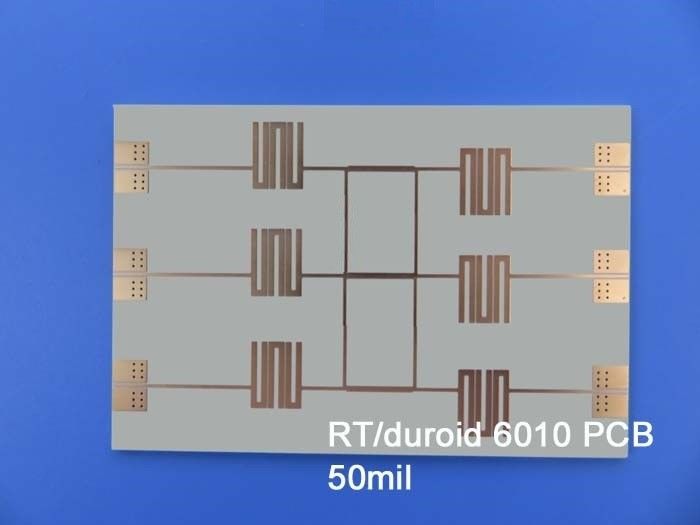

Das Potenzial von PCB aus Keramik-PTFE-Verbundwerkstoffen entfalten: Einführung von RT/Duroid 6010LM
Wir freuen uns, unsere PCB aus Keramik-PTFE-Verbundwerkstoffen mit dem bekannten RT/duroid 6010LM-Kennzeichen vorzustellen.mit außergewöhnlichen dielektrischen Eigenschaften und vielseitigen OptionenWir wollen uns mit den wichtigsten Eigenschaften und Spezifikationen dieser bemerkenswerten PCBs beschäftigen:
1. PCB-Material: Keramik-PTFE-Verbundwerkstoff
Unsere Leiterplatten sind aus einem robusten Keramik-PTFE-Verbundwerkstoff hergestellt, speziell dem RT/duroid 6010LM-Kennzeichen.,Das macht es ideal für anspruchsvolle Schaltungen.
2Dielektrische Konstante:
Die dielektrische Konstante unserer PCB aus Keramik-PTFE-Verbundwerkstoffen beträgt 10,2 ± 0,25 im Herstellungsprozess.7, um eine präzise Signalübertragung zu gewährleisten und den Signalverlust zu minimieren.
3. Schichtzahl: 1 Schicht, 2 Schichten
Unsere Leiterplatten sind sowohl in 1-Layer- als auch in 2-Layer-Konfigurationen erhältlich und bieten Flexibilität für verschiedene Konstruktionsanforderungen.Ob Sie ein einfaches Einlagendesign oder eine komplexere Doppelschicht-Schaltung benötigen, unsere PCBs aus Keramik-PTFE-Verbundwerkstoffen haben Sie abgedeckt.
4. Kupfergewicht:
Wir bieten mehrere Optionen für das Kupfergewicht, so dass Sie die Leiterplatte an Ihre spezifischen Bedürfnisse anpassen können.je nach gewünschter Leitfähigkeit und Leistungsbedarf.
| PCB-Material: | Keramik-PTFE-Verbundwerkstoff |
| Bezeichner: | NT1 Verstärkung |
| Dielektrische Konstante: | 10.2 ± 0,25 (Verfahren); 10.7 (Konstruktion) |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke: | 10mil (0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,90mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionszinn, Immersions Silber, OSP. |
5Dielektrische Dicke:
Unsere PCBs aus Keramik-PTFE-Verbundwerkstoffen sind in verschiedenen dielektrischen Dicken erhältlich und bieten unterschiedliche Schaltkreisentwürfe.90 mm) Dielektrische Dicken, so dass Sie das PCB für Ihre spezifische Anwendung optimieren können.
6. PCB Größe:
Unsere PCBs aus Keramik-PTFE-Verbundwerkstoffen unterstützen eine maximale Größe von ≤ 400 mm X 500 mm und bieten viel Platz für Ihre Schaltungen.Wir haben die Größenoptionen, um Ihre Anforderungen zu erfüllen.
7Soldermaske:
Wir bieten eine Reihe von Lötmaskenfarben, die Ihren ästhetischen und funktionalen Vorlieben entsprechen.Diese Optionen ermöglichen eine einfache Identifizierung und sorgen für effiziente Montage- und Lötverfahren.
8Oberflächenbearbeitung:
Um den unterschiedlichen Bedürfnissen gerecht zu werden, bieten wir verschiedene Oberflächenveredelungsmöglichkeiten für unsere PCB aus Keramik-PTFE-Verbundwerkstoffen an:
- Bares Kupfer: Ideal für spezielle Anwendungen, bei denen direkter Kupferkontakt erforderlich ist.
- HASL (Hot Air Solder Leveling): Eine kostengünstige und weit verbreitete Oberflächenveredelung.
- ENIG (Electroless Nickel Immersion Gold): Gewährleistet eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.
- Immersionszinn: Bietet eine flache und gleichmäßige Oberfläche zum Löten.
- Immersionssilber: bietet eine überlegene Leitfähigkeit und eine ausgezeichnete Oberflächenplanheit.
- OSP (Organic Solderability Preservative): Bietet eine Schutzschicht für das Löt und die Haltbarkeit.
Unsere Oberflächenveredelungsoptionen entsprechen unterschiedlichen Montageprozessen, Umweltbedingungen und Budgetüberlegungen und gewährleisten die optimale Lösung für Ihre PCB-Anforderungen.
Erleben Sie die Kraft von PCB aus Keramik-PTFE-Verbundwerkstoffen
Mit unseren PCBs aus Keramik-PTFE-Verbundwerkstoffen mit dem RT/Duroid 6010LM-Kennzeichen können Sie das volle Potenzial Ihrer elektronischen Konstruktionen entfalten.Vielseitigkeit bei Schichtzahl und Kupfergewicht, und eine Vielzahl von Größenoptionen.Vertrauen Sie auf die Zuverlässigkeit und Leistung unserer PCB aus Keramik-PTFE-Verbundwerkstoffen, um Ihre Projekte auf neue Höhen zu bringen.
