Produktdetails:
|
| Markieren: | 2 Schicht PCB-Substrat,Untertauch-Goldplattierung PCB-Substrat |
||
|---|---|---|---|
Unsere neueste Lieferung von hochwertigen PCBs wird freudig vorgestellt, die darauf abzielen, das elektronische Design auf neue Höhen zu heben.Gewährleistung unvergleichlicher Leistung, Verlässlichkeit und Flexibilität.
Der Kern der PCB liegt in der Verwendung von Rogers RT/duroid 6002 keramisch gefüllten PTFE-Verbundwerkstoffen, die für ihre außergewöhnlichen Eigenschaften bekannt sind.Die optimale Signalintegrität wird mit einem Prozess DK von 2 erreicht..94 bei 10 GHz/23°C, während eine effiziente Leistungsübertragung mit einem beeindruckend niedrigen Abfallfaktor von 0,0012 bei 10 GHz/23°C gewährleistet ist.Eine hohe thermische Stabilität von Td> 500 °C ermöglicht es unseren PCB, anspruchsvollen Umgebungen mit hohen Temperaturen standzuhaltenDer Betriebsbereich reicht von -40°C bis +85°C und ermöglicht eine nahtlose Leistung unter unterschiedlichen Bedingungen.

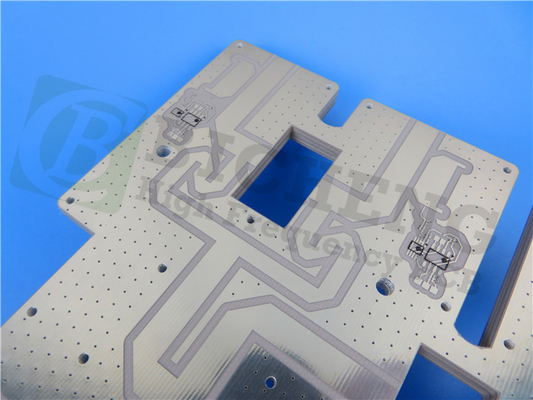

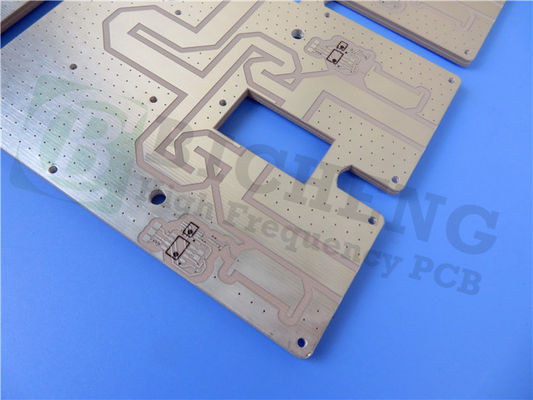

Die 2-schichtige starre PCB-Konstruktion ist sorgfältig konstruiert, um die Funktionalität zu optimieren.mit einer Dicke von 35 μm,. Haltbarkeit und Robustheit werden durch die Verwendung eines Substrats aus RT/Duroid 6002 bei 0,635 mm (25 mil) erreicht.Gewährleistung einer einfachen Nutzung.
Eine außergewöhnliche Leistung wird durch präzise Bauteile gewährleistet.15 mm garantieren eine perfekte Passform für Ihre AnwendungenKomplexe und detaillierte Konstruktionen werden durch den minimalen Platzbedarf von 5/5 Millimeter ermöglicht, während die vielseitige Komponentenintegration durch die minimale Bohrgröße von 0,35 mm erleichtert wird.
Um die Zuverlässigkeit zu gewährleisten, werden vor dem Versand die PCBs zu 100% elektrisch getestet, um die Einhaltung höchster Qualitätsstandards und eine optimale Funktionalität zu gewährleisten.Die Dicke der fertigen Platte von 0Die.76mm bietet die ideale Balance zwischen Langlebigkeit und Flexibilität.Effizientes Löten und Schutz werden durch die grüne Lötmaske sowohl auf der oberen als auch auf der unteren Schicht erleichtert, während ein schlankes und minimalistisches Erscheinungsbild durch das Fehlen von Seidenschirm auf beiden Seiten erhalten bleibt.
Diese PCBs erfüllen eine Vielzahl von Konstruktionsanforderungen und verfügen über 58 Komponenten und insgesamt 176 Pads, darunter 140 Durchlöcher-Pads und 36 Top-SMT-Pads.effiziente und organisierte Signalwege eingerichtet werden.
Die Grafiken im Gerber RS-274-X-Format werden akzeptiert, um die Kompatibilität mit den Industriestandard-Design-Tools zu gewährleisten.die strengen Anforderungen an Qualität und Herstellung erfüllen.
Für alle technischen Anfragen oder Fragen wird außergewöhnlicher Support und Anleitung von unserem engagierten Team bereitgestellt.Mit Ivy kann man sich unter sales10@bichengpcb in Verbindung setzen..com, um das volle Potenzial unserer fortschrittlichen PCB-Technologie freizuschalten.
| Dielektrische Konstante,εVerfahren | 2.94 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Dielektrische Konstante | 2.94 | 8 GHz bis 40 GHz | Differentielle Phasenlänge | ||
| Verwässerungsfaktor,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +12 | Z | ppm/°C | 10 GHz 0°C bis 100°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 106 | Z | - Ich weiß nicht. | Eine | ASTM D 257 |
| Oberflächenwiderstand | 107 | Z | - Was ist los? | Eine | ASTM D 257 |
| Zugmodul | 828 ((120) | X, Y | MPa (kpsi) | 23°C | ASTM D 638 |
| Der höchste Stress | 6.9(1.0) | X, Y | MPa (kpsi) | ||
| Die ultimative Belastung | 7.3 | X, Y | % | ||
| Kompressionsmodul | 2482 (((360) | Z | MPa (kpsi) | ASTM D 638 | |
| Feuchtigkeitsabsorption | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Wärmeleitfähigkeit | 0.6 | W/m/k | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichte | 2.1 | gm/cm3 | ASTM D 792 | ||
| Spezifische Wärme | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Berechnet | ||
| Kupferschalen | 8.9(1.6) | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | IPC-TM-650 2.4.8 | ||
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Entdecken Sie die erweiterten Fähigkeiten von RT/duroid 6002 PCBs
RT/Duroid 6002 verfügt über eine präzise dielektrische Konstante (εProcess) von 2,94±0,04 bei 10 GHz/23°C und erfüllt IPC-TM-650 2.5.5Mit einem niedrigen Ablösungsfaktor (tanδ) von 0,0012 bei 10 GHz/23°C gewährleisten diese PCB eine optimale Signalintegrität und eine effiziente Stromübertragung.
Die thermische Stabilität ist ein herausragendes Merkmal mit einem thermischen Koeffizienten von ε von +12 ppm/°C von 0°C bis 100°C bei 10 GHz gemäß IPC-TM-650 2.5.5.5Dies stellt sicher, dass die PCBs hochtemperaturartigen Umgebungen standhalten können.die Anforderungen der Prüfmethode ASTM D 257 erfüllen.
Die mechanischen Eigenschaften sind entscheidend, und unsere PCBs zeichnen sich in dieser Hinsicht aus.Sie können äußeren Kräften ohne Verformung standhalten.Die Endspannung wird bei 6,9 MPa (1,0 kpsi) gemessen, und die Endspannung für die X- und Y-Richtung beträgt 7,3%, was ihre maximale Tragfähigkeit angibt.
Die Kompressiven Eigenschaften sind ebenso beeindruckend, mit einem Kompressionsmodul von 2482 MPa (360 kpsi) in der Z-Richtung (ASTM D 638).
Die Feuchtigkeitsabsorption ist bei 0,02% minimal (D48/50 und IPC-TM-650 2.6.2.1), die eine langfristige Stabilität auch in feuchten Umgebungen gewährleistet.
Diese PCB weisen eine Wärmeleitfähigkeit von 0,6 W/m/k bei 80 °C (ASTM C518) auf, wodurch eine effiziente Wärmeableitung und eine Überhitzung verhindert werden.
mit einem Wärmeausdehnungskoeffizienten von 16 bis 24 ppm/°C in den Richtungen X, Y und Z bei 23°C/50% RH (IPC-TM-650 2.4.41), können diese PCB Temperaturschwankungen ohne mechanische Belastung aushalten.
Sie haben eine Zersetzungstemperatur (Td) von 500°C (ASTM D 3850), wodurch sie hohen Temperaturen während der Herstellung und des Betriebs standhalten.
Weitere bemerkenswerte Eigenschaften sind eine Dichte von 2,1 gm/cm3 (ASTM D 792) und eine spezifische Wärme von 0,93 j/g/k (0,22 BTU/ib/OF), berechnet.
DieDie PCBs erreichen im UL 94-Flammbarkeitstest einen Wert von V-0, wodurch eine starke Entzündungsbeständigkeit gewährleistet wird.Anpassung an umweltfreundliche Herstellungsverfahren.
