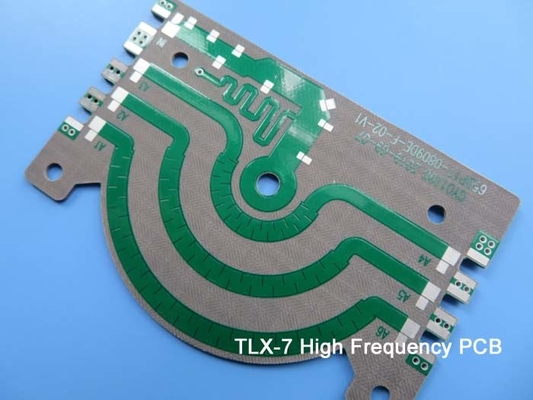

1 Unz Taconic TLX-7 Green Soldermask 50 Mil RF PCB Zwei-Schicht-Schaltung

Entdecken Sie unsere neueste Ergänzung: die neu ausgelieferte PCB, die neue Maßstäbe für Qualität, Zuverlässigkeit und Leistung setzt.Diese sorgfältig gefertigte 2-schichtige, starre Leiterplatte ist für eine Vielzahl von Anwendungen geeignetLassen Sie uns in seine beeindruckenden Eigenschaften und Spezifikationen eintauchen.

Das eingesetzte PCB-Material ist Taconic TLX-7, ein robustes Glasfasergewebe, das mit PTFE-Verbundwerkstoffen versehen ist.mit einem Prozess DK von 2.6 bei 10 GHz/23°C gewährleistet diese Leiterplatte eine zuverlässige Signalübertragung mit minimalem Verlust, auch bei hohen Frequenzen.es bleibt in unterschiedlichen Umweltbedingungen widerstandsfähig.

Das Stack-up dieses PCB ist optimiert, um seine Funktionalität zu verbessern. Es besteht aus zwei Kupferschichten, die jeweils 35 μm dick sind.270 mm (50 Mil) DickeDurch eine präzise Konstruktion arbeiten diese Schichten und das Substrat harmonisch zusammen, um eine außergewöhnliche Leistung zu liefern.

In Bezug auf die Abmessungen misst die Leiterplatte 195,49 mm x 98,46 mm (1 PCS, +/- 0,15 mm), was eine gut geeignete Größe für die Integration in verschiedene Systeme bietet.mit einem Mindestspuren-/Bereichsbedarf von 4/4 mils. Die Mindestlochgröße von 0,50 mm gewährleistet eine präzise Bauteilmontage. Die Endplatte ist 1,4 mm dick und bietet die notwendige Robustheit für einen zuverlässigen Betrieb.

Diese Leiterplatte verfügt über eine 1 oz (1,4 mil) äußere Kupferschicht, die eine optimale elektrische Leitfähigkeit im gesamten Stromkreis gewährleistet.eine effiziente Signalübertragung gewährleistet istDie Oberfläche mit dem Eintauchergold verbessert nicht nur die Ästhetik der Leiterplatte, sondern bietet auch eine hervorragende Korrosionsbeständigkeit und Schweißfähigkeit.eine wirksame Isolierung und Schutz bieten.

Vor dem Versand unterliegt jede Leiterplatte einem strengen 100%igen elektrischen Test, um ihre Zuverlässigkeit und Leistung zu gewährleisten.Dieser sorgfältige Qualitätskontrollprozess stellt sicher, dass nur die hochwertigsten Platten unsere Kunden erreichen.

Mit 145 Komponenten und insgesamt 205 Pads kann diese Leiterplatte komplexe Schaltkreisentwürfe aufnehmen und umfangreiche Verbindungsmöglichkeiten bieten.Es bietet eine effiziente Signalvermittlung über die gesamte Leitung.Diese PCB erfüllt die strengen Qualitätsanforderungen der Industrie, da sie dem Standard IPC-Klasse 2 entspricht.

Unsere neu ausgelieferten Leiterplatten sind weltweit erhältlich, bereit, Ihre elektronischen Designs mit ihrer außergewöhnlichen Leistung zu unterstützen.Bitte kontaktieren Sie Ivy unter sales10@bichengpcbErleben Sie die Möglichkeiten mit unserer hochwertigen PCB-Lösung.

TLX-7: High-Performance-Potenzial in PCB-Designs freisetzen

Einleitung
TLX-7, ein Mitglied der TLX-Serie von Hochleistungs-PCB-Materialien, ist ein Game-Changer für Ingenieure und Designer, die eine außergewöhnliche elektrische Leistung, Zuverlässigkeit und thermische Stabilität suchen.In diesem Artikel, untersuchen wir die wichtigsten Merkmale und Anwendungen von TLX-7, wobei seine bemerkenswerten Fähigkeiten und die Vorteile hervorgehoben werden, die es für PCB-Projekte in verschiedenen Branchen bringt.

Die Macht von TLX-7 enthüllen
TLX-7, mit seiner beeindruckenden dielektrischen Konstante von 2.60Dieses fortschrittliche Material bietet eine hervorragende Signalintegrität, einen geringen Einsatzverlust, eine hohe Qualität und eine hohe Qualität.und ausgezeichnete Dimensionsstabilität, so dass es eine ideale Wahl für Industriezweige wie Automobilindustrie, Luftfahrt, Telekommunikation und Informatik ist.

Außergewöhnliche elektrische Leistung
TLX-7 unterscheidet sich durch seine außergewöhnlichen elektrischen Eigenschaften von herkömmlichen PCB-Materialien.es ermöglicht eine effiziente Signalübertragung und minimiert die Signalverzerrung, was zu einer verbesserten Systemleistung führt.Die hohe Glasübergangstemperatur des Materials und die geringe Feuchtigkeitsabsorption sorgen für gleichbleibende elektrische Eigenschaften auch in schwierigen Betriebsumgebungen.

Wärmestabilität und Zuverlässigkeit
Einer der Hauptvorteile von TLX-7 ist seine außergewöhnliche thermische Stabilität.für anspruchsvolle Anwendungen geeignetDer geringe Wärmeausdehnungskoeffizient (CTE) sorgt für minimale Abmessungsänderungen, reduziert das Risiko von Schlagversagen und gewährleistet langfristige Zuverlässigkeit.

Anwendungen in verschiedenen Industriezweigen
TLX-7 ist ein leistungsfähiges PCB-Material, das in verschiedenen Industriezweigen weit verbreitet ist.TLX-7 ermöglicht die Konzeption und Entwicklung effizienter und zuverlässiger Antennensysteme, die für die drahtlose Kommunikation und den Signalempfang unerlässlich sindDarüber hinaus eignet sich TLX-7 für die Herstellung von Kupplungen, Splittern und Kombinatoren, die eine entscheidende Rolle bei der Signalverteilung und dem Strommanagement spielen.TLX-7 dient als ausgezeichnetes Substrat für VerstärkerDarüber hinaus sind TLX-7 durch ihre außergewöhnlichen elektrischen Eigenschaften eine ideale Wahl für passive Komponenten wie Widerstände,Kondensatoren, und Induktoren, die zur allgemeinen Funktionalität und Zuverlässigkeit elektronischer Schaltungen beitragen.

Schlussfolgerung
TLX-7, ein leistungsstarkes PCB-Material der TLX-Serie, ermöglicht es Ingenieuren und Designern, bei ihren PCB-Designs außergewöhnliche elektrische Leistung, Zuverlässigkeit und thermische Stabilität zu erzielen.Mit seinen bemerkenswerten Eigenschaften, TLX-7 revolutioniert die Art und Weise, wie die Industrie sich digitalen Anwendungen mit hoher Frequenz und hoher Geschwindigkeit nähert,Förderung der Entwicklung modernster Technologien und Erschließung der Grenzen der Innovation.
