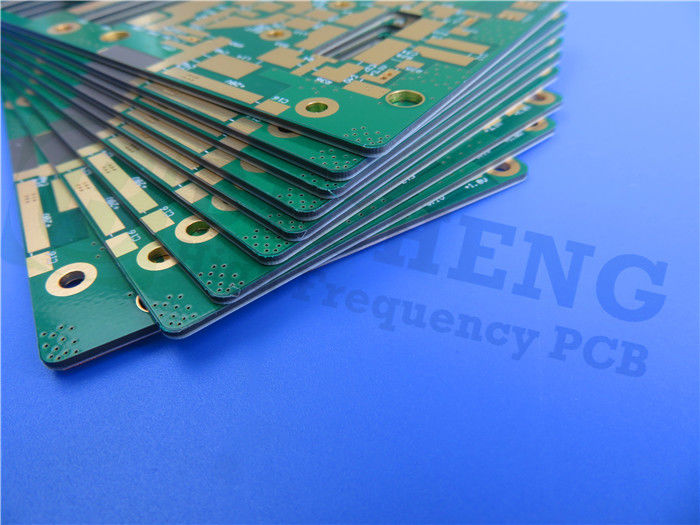

1.7mm 62 mil RT/Duroid 5880 Doppelseitiges PCB-Eintauchen

Wir freuen uns, Ihnen unsere neueste Lieferung von PCB vorzustellen, die sorgfältig auf Ihre technologischen Anforderungen zugeschnitten ist.,Sie ist daher eine zuverlässige Wahl für eine Vielzahl von Anwendungen.

1. PCB-Material:
- Unverkennbare Qualität: aus Rogers RT/Duroid 5880 hergestellt, einem hochmodernen Glasmikrofaserverstärkten PTFE-Verbundwerkstoff, der eine erstklassige Leistung gewährleistet.
- Überlegene dielektrische Eigenschaften: Das Verfahren DK 2.2 bei 10 GHz/23°C ermöglicht eine effiziente Signalübertragung und garantiert eine nahtlose Verbindung.
- Minimaler Signalverlust: Mit einem Verlustfaktor von 0,0009 bei 10 GHz/23°C erfahren Sie minimale Störungen und eine optimale Signalintegrität.
- Aussergewöhnliche Haltbarkeit: Diese PCB ist für Temperaturen über 500°C (Td > 500°C) ausgelegt, um in anspruchsvollen Umgebungen zu bestehen.
- Vielseitige Betriebsbreite: Konzipiert für einen einwandfreien Betrieb zwischen -40°C und +85°C und bietet Anpassungsfähigkeit an verschiedene Bedingungen.

2Unbefleckte Konstruktion:
- Festiges Fundament: Das 2-schichtige starre Design sorgt für eine optimale Leistungsfähigkeit und Langlebigkeit.
- Kupferschichtdicke: Die Kupferschicht 1 und die Kupferschicht 2 verfügen über eine Dicke von 35 μm, was eine effiziente elektrische Leitfähigkeit ermöglicht.

3Einzelheiten:
- Kompakte Abmessungen: Die Leiterplatte misst 41,56 mm x 43,19 mm mit einer Toleranz von +/- 0,15 mm und bietet somit eine kompakte, aber zuverlässige Lösung für Ihre Anwendungen.
- Präzise elektrische Verbindungen: Erreichen präzise Spuren/Raum Anforderungen mit einem Minimum von 4/6 mils, um eine genaue Signalvermittlung zu gewährleisten.
- Komponentenanpassungsfähigkeit: Komponenten mit einer Mindestöffnung von 0,4 mm, so dass die Komponentenwahl flexibel ist.
- Zuverlässige Verbindungen: 79 Verbindungswege für robuste elektrische Verbindungen und effiziente Signalvermittlung.
- Überlegene Plattierung: Die 20 μm über Plattierungstärke garantiert eine hervorragende Leitfähigkeit und Langlebigkeit.
- Optimale Oberflächenveredelung: Genießen Sie die Vorteile der Oberflächenveredelung durch Eintauchen mit Gold, da sie eine optimale Leitfähigkeit und Korrosionsbeständigkeit bietet.
- Straffung des Designs: Keine Seidenwand oben oder unten, wobei der Schwerpunkt auf Funktionalität und Einfachheit liegt.
- Erweiterter Schutz: Grüne Lötmaske auf der Oberseite und keine Lötmaske auf der Unterseite, die Komponenten vor äußeren Elementen schützt.
- Strenge Qualitätssicherung: Jede Leiterplatte wird vor dem Versand einem elektrischen Test unterzogen, der die Zuverlässigkeit und Leistungsfähigkeit gewährleistet.

4- PCB-Statistiken:
- Vielseitigkeit der Komponenten: Die Leiterplatte bietet bis zu 51 Komponenten, was eine große Flexibilität für Ihre Schaltkreis-Design-Bedürfnisse bietet.
- Nahtlose Integration: Profitieren Sie von 88 Pads, darunter 63 durchlöchige Pads und 25 Top Surface Mount Technology (SMT) Pads, für mühelose Komponentenintegration und effiziente Montage.
- Effiziente Signalübertragung: Unterstützt 3 Netze und garantiert einen reibungslosen und zuverlässigen Signalfluss.

5. Bildformat: Das mitgelieferte Bildwerk ist mit dem Gerber RS-274-X-Format kompatibel und gewährleistet eine nahtlose Integration in die Standard-PCB-Herstellungsprozesse.

6- Einhaltung der Industriestandards: Dieses PCB entspricht der IPC-Klasse 2 und erfüllt strenge Qualitäts- und Zuverlässigkeitsstandards.

7. Weltweite Verfügbarkeit: Unsere PCBs sind weltweit verfügbar und ermöglichen es Kunden aus allen Teilen der Welt, auf unsere außergewöhnlichen Produkte zuzugreifen.

Für technische Anfragen oder weitere Unterstützung, zögern Sie bitte nicht, sich an Ivy zu wenden, unter sales10@bichengpcb.com.Unser engagiertes Team ist bestrebt, Ihnen außergewöhnliche Unterstützung zu bieten und Ihre höchste Zufriedenheit mit unseren Produkten zu gewährleisten..

RT Hochfrequenz-PCBs

Lassen Sie uns die Details über die Eigenschaften und Eigenschaften dieses fortschrittlichen Materials betrachten, das in Leiterplatten (PCBs) verwendet wird.02)Der Verlustfaktor (tan δ) liegt zwischen 0,0004 und 0.0009, die ihre Kapazität zur Ableitung elektrischer Energie als Wärme zeigt.

Bei einem thermischen Koeffizienten ε von -125 ppm/°C nimmt die dielektrische Konstante des RT/Duroids 5880 ab, wenn die Temperatur im Bereich von -50°C bis 150°C steigt.Es zeigt auch hohe Volumen- und Oberflächenwiderstandsfähigkeit, messen 2 x 10^7 Mohm cm bzw. 3 x 10^7 Mohm, um eine wirksame Isolierung zu gewährleisten und elektrische Ladungslecks zu verhindern.

RT/duroid 5880 hat eine spezifische Wärme von 0,96 j/g/k (0,23 cal/g/c), was die Menge an Wärme entspricht, die benötigt wird, um seine Temperatur zu erhöhen.Der Zugmodul bei 23°C beträgt 1070 MPa (156 kpsi) in X-Richtung und 450 MPa (65 kpsi) in Y-RichtungDer Druckmodul beträgt 710 MPa (103 kpsi) in den Richtungen X und Y und 940 MPa (136 kpsi) in der Richtung Z.

Die Endspannungswerte liegen in den Richtungen X und Y zwischen 18 und 29 MPa (2,6 bis 4,2 kpsi) und die Endspannung liegt zwischen 4,9% und 7,2%. RT/duroid 5880 weist eine geringe Feuchtigkeitsabsorption von 0 auf.02%, wodurch auch bei feuchten Bedingungen eine minimale Wasseraufnahme gewährleistet wird.

Mit einer Wärmeleitfähigkeit von 0,2 W/m/k bei 80 °C leitet er Wärme effizient.und 237 ppm/°C (Z) im Temperaturbereich von 0-100°C, was seine Ausdehnung oder Kontraktion mit Temperaturänderungen anzeigt.

Weitere bemerkenswerte Eigenschaften sind eine Zersetzungstemperatur (Td) von 500°C, eine Dichte von 2,2 gm/cm3, eine Kupferschalenfestigkeit von 31,2 pli (5,5 N/mm) und eine Entflammbarkeit von V-0 gemäß UL 94.RT Schlauchfreier Prozess.

Diese Spezifikationen machen RT/Duroid 5880 zu einer idealen Wahl für Hochfrequenz-PCB-Anwendungen, bei denen geringer Verlust, ausgezeichnete elektrische Isolierung und mechanische Stabilität entscheidende Faktoren sind.
