Produktdetails:
|

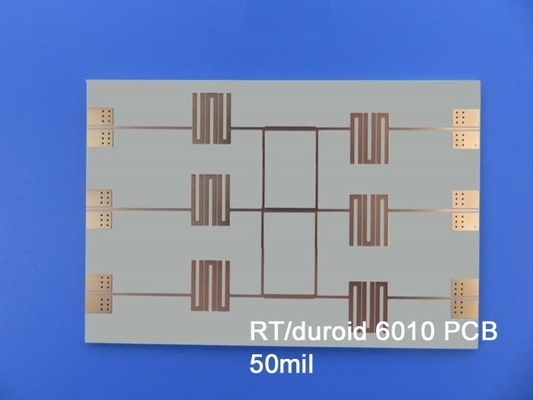

Markieren: | Keramische PTFE-Verbundplatten mit starrem PCB,6010 RF PCB Blog,50 ml 2-Schicht starres PCB |
---|
Entdecken Sie unsere hochleistungsfähigen und zuverlässigen neu gelieferten Leiterplatten, hergestellt mit modernsten Materialien und fortschrittlichen Fertigungsprozessen.Diese 2-schichtige starre Leiterplatte entspricht den höchsten Industriestandards und eignet sich perfekt für eine Vielzahl von AnwendungenLassen Sie uns die herausragenden Eigenschaften dieser bemerkenswerten Leiterplatte erforschen:
1. PCB-Material:
- Hergestellt aus RT/Duroid 6010.2LM-PTFE-Kompositen für hervorragende elektrische Leistung und Langlebigkeit.
- Bleifreier Prozess für mehr Umweltfreundlichkeit.
- Konzipiert für den Betrieb in einem breiten Temperaturbereich (-40°C bis +85°C), geeignet für verschiedene Umgebungen.
2- Das ist der Schlüssel.
- Optimiertes Stackup-Design für optimale Signalintegrität und Leistung.
- 2-Schicht-Konstruktion mit 35um fertig gemachter Kupferdicke für robuste elektrische Leitfähigkeit.
- RT/Duroid 6010.2LM Dielektrikum mit einer Dicke von 50 mm für eine zuverlässige Isolierung und Signalintegrität.
-35um Veredelungspfeichel auf der oberen und unteren Schicht für eine gleichbleibende Leistung.
3- Details für den Bau:
- Kompakte Platten: 94 mm x 90 mm.
- Minimaler Spurenbereich: 9/10 mil für präzise Routing und hohe Dichte.
- Mindestlochgröße: 0,5 mm, so dass eine vielseitige Auswahl von Komponenten möglich ist.
- Keine blinden oder vergrabenen Durchläufe, was den Herstellungsprozess vereinfacht.
- Fertigplattendicke: 1,4 mm, Ausgleichsfestigkeit und Flexibilität.
1 oz (1,4 ml) fertiges Kupfergewicht auf allen Schichten für eine optimale elektrische Leitfähigkeit.
- 1 mm über die Plattierungstärke für eine zuverlässige Verbindung zwischen den Schichten.
- Oberflächenveredelung: Immersion Gold für hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.
- Weißes Seidenbildschirm für die klare Kennzeichnung und Identifizierung der Bauteile.
- Keine Seidenmaske für eine saubere und professionelle Ästhetik.
- Blaue Top- und Bottom-Lötmaske für einen außergewöhnlichen Schutz vor Spuren und Lötbrücke.
- Kein Seidenschirm für präzise Lötungen und minimale Fehler.
-100% Elektrische Prüfung zur Qualitätssicherung und Zuverlässigkeit.
-0,5 mm Durchgänger mit Harz gefüllt und nach IPC-4761 Typ VII überzogen, was die strukturelle Integrität und Zuverlässigkeit erhöht.
4- PCB-Statistiken:
- 42 Komponenten für vielseitige Schaltkreisentwürfe.
- 67 Pads für ausreichende Verbindungsmöglichkeiten.
- 48 Durchlöcher für die sichere Montage von Bauteilen.
-19 Top SMT Pads für Oberflächenbauteile.
- Keine SMT-Pads für ein optimiertes Layout.
- 65 Wege für eine effiziente Signalvermittlung.
-6 Netze für eine zuverlässige Verbindung der Komponenten.
5- Art der gelieferten Grafiken: Gerber RS-274-X, das Industriestandardformat für die PCB-Fertigung.
6Akzeptierter Standard: Konform mit den IPC-Klasse-2-Normen für hohe Qualität und Zuverlässigkeit.
7. Servicebereich: Unsere außergewöhnlichen PCB-Dienstleistungen sind weltweit verfügbar, um eine bequeme Zugänglichkeit zu gewährleisten.
Für technische Anfragen oder weitere Informationen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.
PCB-Material: | Keramik-PTFE-Verbundwerkstoff |
Bezeichner: | NT1 Schleimhaut |
Dielektrische Konstante: | 10.2 ± 0,25 (Verfahren); 10.7 (Konstruktion) |
Anzahl der Schichten: | 1 Schicht, 2 Schichten |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Dielektrische Dicke: | 10mil (0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,90mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionszinn, Immersions Silber, OSP. |
Die Leistung von RT/Duroid 6010 entfalten: PCB-Leistung verändern
Ich...Einführung:
In der schnelllebigen Welt der Elektronik treiben technologische Fortschritte ständig Innovationen voran.RT/duroid 6010 ist die Wahl für Ingenieure geworden, die eine leistungsstarke und zuverlässige Schaltung suchenIn diesem Artikel werden wir die allgemeinen Eigenschaften und Vorteile von RT/Duroid 6010 untersuchen und wie es die PCB-Leistung in verschiedenen Branchen verändert.
Unübertroffene elektrische Leistung:
Das Herzstück des RT/Duroids 6010 liegt in seinen außergewöhnlichen elektrischen Eigenschaften mit einer Dielektrikkonstante von 10,2±0.25, gewährleistet eine effiziente Signalverbreitung, minimiert Verluste und Verzerrungen, ermöglicht eine präzise Übertragung von Hochfrequenzsignalen,Sie ist ideal für Anwendungen geeignet, die eine hervorragende Signalintegrität erfordern..
Stabilität bei Temperatur:
Eine der herausragenden Eigenschaften von RT/duroid 6010 ist seine thermische Stabilität.die dielektrischen Eigenschaften über einen breiten Temperaturbereich (-50°C bis 170°C) behaltenDiese Stabilität gewährleistet eine gleichbleibende Leistung auch in rauen Umgebungen, was sie für Anwendungen in der Luftfahrt-, Automobil- und Telekommunikationsindustrie geeignet macht.
Robuste mechanische Eigenschaften:
RT/Duroid 6010 verfügt über eine beeindruckende mechanische Festigkeit.Sie ist sehr widerstandsfähig gegen Verformungen und strukturelle BeschädigungenDiese Haltbarkeit gewährleistet die Langlebigkeit und Zuverlässigkeit von PCBs auch unter anspruchsvollen Bedingungen.
Flexural Modulus für eine verbesserte Steifigkeit:
Der bei 4364 MPa gemessene Biegungsmodul von RT/duroid 6010 garantiert eine überlegene Steifigkeit, die bei der Herstellung von Leiterplatten von entscheidender Bedeutung ist, da sie Verkrümmung und Biegung verhindert.Gewährleistung einer gleichbleibenden Leistung und einfacher Montage.
Umweltverträglichkeit:
Techniker und Hersteller konzentrieren sich zunehmend auf die ökologische Nachhaltigkeit.die strengen Umweltstandards ohne Beeinträchtigung der Leistung erfüllenEs ermöglicht die Entwicklung umweltfreundlicher PCB, die mit grünen Initiativen übereinstimmen.
Vielseitigkeit der Anwendungen:
Einer der wichtigsten Vorteile von RT/duroid 6010 ist seine Vielseitigkeit.Seine außergewöhnlichen elektrischen und mechanischen Eigenschaften machen ihn zu einer idealen Wahl für Hochfrequenzanwendungen, wie Radarsysteme, Mikrowellenkreisläufe und Satellitenkommunikation.
Schlussfolgerung:
RT/Duroid 6010 hat die PCB-Fertigung mit seinen außergewöhnlichen Qualitäten und Vorteilen revolutioniert.robuste mechanische Eigenschaften, und die Kompatibilität mit bleifreien Verfahren machen es zum Material der Wahl für Ingenieure, die erstklassige Schaltungen suchen.Die Vielseitigkeit von RT/duroid 6010 ermöglicht eine Anwendbarkeit in verschiedenen Industriezweigen, die die Entwicklung modernster Elektronik ermöglicht, die die Grenzen der Innovation überschreitet.RT/duroid 6010 ist ein Beweis für die Kraft von Materialien bei der Veränderung der Leistung von Leiterplatten und der Gestaltung der Zukunft der Elektronik.
