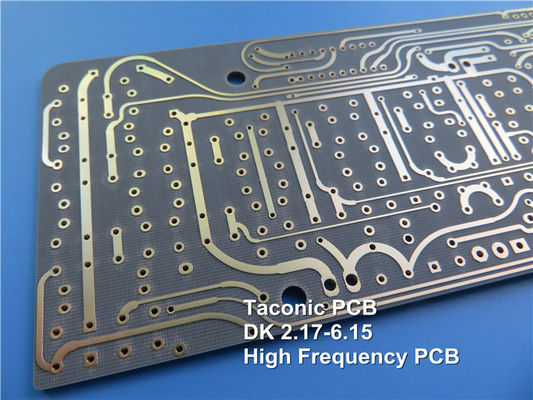

Wir haben eine spezielle 2-Schicht-Rigid-PCB zur Verfügung gestellt, um die Anforderungen unserer Kunden zu erfüllen.mit TLX-9 PTFE Glasmaterial und einem bleifreien Verfahren für optimale Leistung und ZuverlässigkeitDer Temperaturbereich von -40°C bis +85°C, in dem unsere PCBs arbeiten können, macht sie ideal für den Einsatz in rauen Umgebungen.
Eine ausgezeichnete Signalintegrität und Leistung wird durch den Stackup gewährleistet, der aus fertigem Kupfer von 35um, TLX-9-Dielektricum von 50 mil (1.27mm) und fertigem Kupfer von 35um besteht.Die Abmessungen der Platte sind 95 mm x 87 mmWir haben keine blinden oder vergrabenen Durchläufe und die fertige Plattenstärke beträgt 1,35 mm.
Das fertige Cu-Gewicht beträgt 1 Unze (1,4 Mil) alle Schichten, und über Plattierungstärke ist 1 Mil. Diese PCB verwendet eine Oberflächenbeschichtung von Hot Air Soldering Level (HASL),mit einem weißen Oberteil aus Seidenfasern und einer grünen Oberteil-LötmaskeUnd die Leiterplatte hat keine Unterseidenscheibe, keine Unterlödermaske und keine Seidenscheibe auf den Lötplatten.
Für diese PCB, die dem IPC-Klasse-2-Standard entsprechen, sind 68 Komponenten, insgesamt 110 Pads, 81 durchlöchende Pads, 29 obere SMT-Pads, 0 untere SMT-Pads, 112 Via und 14 Netze enthalten.Gerber RS-274-X-Aufnahmen sind erhältlich, und unsere Dienstleistungen sind weltweit verfügbar.
Bei Bicheng PCB werden maßgeschneiderte PCB-Lösungen angeboten, um die einzigartigen Bedürfnisse unserer Kunden zu erfüllen, und unser Expertenteam wird eng mit Ihnen zusammenarbeiten, um Ihre Anforderungen zu verstehen.Das verwendete TLX-9 PTFE-Glasmaterial stellt sicher, dass unsere Leiterplatten bei extremen Temperaturen und rauen Umgebungen arbeiten können, so dass es ideal für den Einsatz in der Luft- und Raumfahrt, Telekommunikation und militärischen Industrie ist.
Das PCB-Stack-Up bietet eine hervorragende Signalintegrität und Leistung und gewährleistet eine zuverlässige und effiziente Funktionalität Ihres Produkts.Die Verwendung einer Oberflächenveredelung von Hot Air Soldering Level (HASL) macht unsere PCB einfach zu bedienen und zu löten, geeignet für erfahrene und Anfänger.
Die PCB demonstriert die Qualität und Zuverlässigkeit unserer Produkte, mit einem 100% elektrischen Test, der verwendet wird, um sicherzustellen, dass jede PCB unseren hohen Standards entspricht, bevor sie an unsere Kunden geliefert wird.
Bei Bicheng PCB ist die Bereitstellung hochwertiger, maßgeschneiderter PCB-Lösungen, die den spezifischen Bedürfnissen unserer Kunden entsprechen, oberste Priorität.Vertrauen Sie uns, um Ihnen eine PCB-Lösung zu bieten, die Ihren Anforderungen entspricht und Ihre Erwartungen übertrifftKontaktieren Sie uns noch heute, um mehr über unsere maßgeschneiderten 2-Schicht-Rigid-PCB-Lösungen zu erfahren und das höchste Maß an Leistung und Zuverlässigkeit zu erleben.
| Eigentum |
Prüfmethode |
Einheiten |
Wert |
Einheiten |
Wert |
| Dielektrische Konstante @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
2.5 |
|
2.5 |
| Verlustfaktor @ 10 GHz |
IPC-TM 650 2.5.5.5 |
|
0.0019 |
|
0.0019 |
| Feuchtigkeitsabsorption |
IPC-TM 650 2.6.2.1 |
% |
< 002 |
% |
< 002 |
| Dielektrische Auflösung |
IPC-TM 650 2.5.6 |
KV |
> 60 |
KV |
> 60 |
| Volumenwiderstand |
IPC-TM 650 2.5.17.1 |
Mohm/cm |
10^7 |
Mohm/cm |
10^7 |
| Oberflächenwiderstand |
IPC-TM 650 2.5.17.1 |
- Was ist los? |
10^7 |
Mohm/cm |
10^7 |
| Bogenwiderstand |
IPC-TM 650 2.5.1 |
Sekunden |
> 180 |
Sekunden |
> 180 |
| Längsflexurelle Kraft |
IPC-TM 650 2.4.4 |
In Pfund. |
> 23,000 |
N/mm2 |
>159 |
| Flexuralstärke quer |
IPC-TM 650 2.4.4 |
In Pfund. |
> 19 Jahre000 |
N/mm2 |
>131 |
| Schälfestigkeit (1 Unze Kupfer) |
IPC-TM 650 2.4.8 |
Lbs./linear in. |
12 |
N/mm |
2.1 |
| Wärmeleitfähigkeit |
ASTM F 433 |
W/m/K |
0.19 |
W/m/K |
0.19 |
| x-y CTE |
ASTM D 3386 (TMA) |
ppm/°C |
9 bis 12 |
ppm/°C |
9 bis 12 |
| z CTE |
ASTM D 3386 (TMA) |
ppm/°C |
130 bis 145 |
ppm/°C |
130 bis 145 |
| UL-94 Brandbarkeitsbewertung |
UL-94 |
|
V-0 |
|
V-0 |
