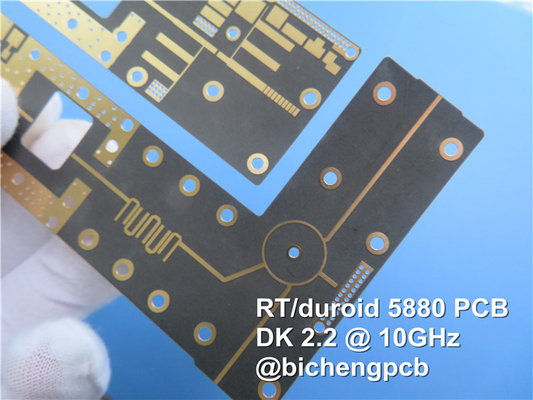

Wenn es um eine Leiterplatte (PCB) geht, kann die Auswahl des richtigen Materials, des richtigen Aufbaus und der richtigen Konstruktionsdetails den entscheidenden Unterschied machen.In diesem Artikel geben wir einen Überblick über eine bestimmte Leiterplatte, die RT/duroid 5880 PTFE Random Glass Fiber-Material verwendet und über einen starren Zweischichtaufbau verfügt.
Das PCB-Material ist RT/duroid 5880. Dieses Material ist für seine hohe Leistung, seinen geringen Verlust und seine bleifreie Zusammensetzung bekannt, was es umweltfreundlicher macht.Es kann in einem Temperaturbereich von -40℃ bis +85℃ betrieben werden.
Der Aufbau dieser 2-lagigen starren Leiterplatte besteht aus einer fertigen Kupferdicke von 35 µm, einer RT/Duroid 5880-Dielektrikumdicke von 31 mil und einer weiteren fertigen Kupferdicke von 35 µm.Die fertige Plattendicke beträgt 0,9 mm und das fertige Kupfergewicht beträgt 1 oz (1,4 mil) für alle Schichten.
Die Durchkontaktierungsdicke beträgt 1 mil und die Oberflächenbeschaffenheit ist Electroless Nickel Immersion Gold (ENIG).Es gibt weder einen Siebdruck auf der Ober- oder Unterseite noch eine Lötmaske, und auf den Lötpads gibt es keinen Siebdruck.
Was die Konstruktionsdetails betrifft, so hat die Leiterplatte eine Abmessung von 195 mm x 182 mm mit einer Toleranz von +/- 0,15 mm.Die minimale Spur/Abstand beträgt 4/7 mil und die minimale Lochgröße beträgt 0,25 mm.Es gibt keine blinden oder vergrabenen Durchkontaktierungen und die Leiterplatte wurde einer 100-prozentigen elektrischen Prüfung unterzogen, um ihre Qualität sicherzustellen.
Die Leiterplatte enthält 54 Komponenten, insgesamt 91 Pads, 39 Durchgangslöcher und 52 obere SMT-Pads mit 43 Durchkontaktierungen und 12 Netzen.Dieses Design verwendet PCBDOC-Grafiken und entspricht dem IPC-Class-II-Standard.Unser Servicegebiet erstreckt sich über die ganze Welt. Wenn Sie technische Fragen zu dieser speziellen Leiterplatte haben, wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.
Zusammenfassend lässt sich sagen, dass die Auswahl der richtigen Materialien und Konstruktionsdetails für eine Leiterplatte entscheidend für die Erzielung optimaler Leistung und Funktionalität ist.Dieser Artikel bietet einen Überblick über das spezifische PCB-Material, den Aufbau und die Konstruktionsdetails für dieses spezielle Design und betont, wie wichtig es ist, spezifische Anforderungen für jedes Projekt zu berücksichtigen.Bei bicheng sind wir auf die Lieferung hochwertiger Leiterplatten spezialisiert, die den höchsten Qualitäts- und Leistungsstandards entsprechen.Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie wir Sie bei Ihrem nächsten Projekt unterstützen können.
| Eigentum | RT/Duroid 5880 | Richtung | Einheiten | Zustand | Testmethode | |
| Dielektrizitätskonstante, εProzess | 2.20 2,20 ± 0,02 spez. |
Z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielektrizitätskonstante,εDesign | 2.2 | Z | N / A | 8 GHz bis 40 GHz | Differenzielle Phasenlängenmethode | |
| Verlustfaktor,tanδ | 0,0004 0,0009 |
Z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Wärmekoeffizient von ε | -125 | Z | ppm/℃ | -50℃bis 150℃ | IPC-TM-650 2.5.5.5 | |
| Volumenwiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oberflächenwiderstand | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Spezifische Wärme | 0,96(0,23) | N / A | j/g/k (cal/g/c) |
N / A | Berechnet | |
| Zugmodul | Test bei 23℃ | Testen Sie bei 100℃ | N / A | MPa(kpsi) | A | ASTM D 638 |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Größter Stress | 29(4.2) | 20(2,9) | X | |||
| 27(3,9) | 18(2.6) | Y | ||||
| Ultimative Sorte | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Druckmodul | 710(103) | 500(73) | X | MPa(kpsi) | A | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Größter Stress | 27(3,9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7,5) | 43(6.3) | Z | ||||
| Ultimative Sorte | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Feuchtigkeitsaufnahme | 0,02 | N / A | % | 0,62" (1,6 mm) D48/50 | ASTM D 570 | |
| Wärmeleitfähigkeit | 0,2 | Z | W/m/k | 80℃ | ASTM C 518 | |
| Der Wärmeausdehnungskoeffizient | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N / A | ℃ TGA | N / A | ASTM D 3850 | |
| Dichte | 2.2 | N / A | gm/cm3 | N / A | ASTM D 792 | |
| Kupferschale | 31,2(5,5) | N / A | Pli(N/mm) | 1 Unze (35 mm) EDC-Folie nach dem Lotschwimmen |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | N / A | N / A | N / A | UL 94 | |
| Kompatibel mit bleifreiem Prozess | Ja | N / A | N / A | N / A | N / A | |
