Mehrschicht-Rigid Flex PCB Tg170 FR-4 und Polyimid

Was ist eine starre-flexible Leiterplatte?
Ein starrflexes PCB (Printed Circuit Board) ist eine Art Leiterplatte, die die Eigenschaften sowohl starrer als auch flexibler PCBs kombiniert.Es besteht aus einer flexiblen Leiterplatte, die mit einer oder mehreren starren Leiterplatten integriert istDer flexible Teil des PCB besteht aus einem dünnen, flexiblen Substratmaterial wie Polyimid, das sich biegen und verdrehen kann, um in enge Räume zu passen oder sich komplexen Formen anzupassen.

Der starre Teil der Leiterplatte besteht aus einem traditionelleren Leiterplattenmaterial wie FR-4 oder einem Metallkern.die die erforderliche Unterstützung und Stabilität für Bauteile bietet, die nicht direkt auf dem flexiblen Untergrund montiert werden können.

Rigid-Flex-PCBs werden häufig in Anwendungen verwendet, die sowohl Flexibilität als auch Haltbarkeit erfordern, wie z. B. Luftfahrt, Medizinprodukte und Unterhaltungselektronik.Sie können den für ein Leiterplattenwerk erforderlichen Platz reduzieren und die Zuverlässigkeit erhöhen, indem sie die Notwendigkeit von Steckverbindungen und Kabeln beseitigen.

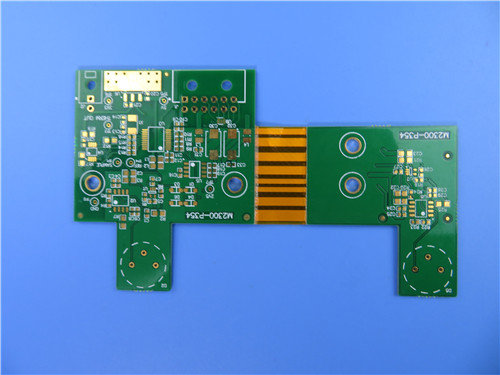

Das Beispiel aus Bicheng
Das PCB besteht aus einem Tg170 FR-4- und Polyimidmaterial mit einem bleifreien Verfahren, was es umweltfreundlich und für verschiedene Anwendungen geeignet macht.so dass es für Anwendungen, die eine breite Bandbreite an Betriebstemperaturen erfordern, ideal ist.

Die Stackup-Konfiguration der Leiterplatte besteht aus einem 4-schichtigen starren-flexigen Leiterplatte mit einem fertigen Kupfer von 35um, FR-4 Tg170 Dielektrikum und einem Polyimid-Kern ohne Klebstoff.Der Stack-up wurde optimiert, um eine optimale Signalqualität zu gewährleisten und Lärm und Crosstalk zwischen den Komponenten zu reduzierenDie Verwendung von Polyimid im Kern des PCB bietet Flexibilität und eignet sich somit für Anwendungen, bei denen Biegen oder Biegen erforderlich ist.

Die Konstruktionsdetails der Leiterplatte wurden sorgfältig ausgewählt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Die minimale Spur/Abstandsbreite beträgt 7/8 milDie Dicke der fertigen Platte beträgt 1,5 mm für den starren Teil und 0,25 mm für den flexiblen Teil.so dass es für Anwendungen geeignet ist, die sowohl Steifheit als auch Flexibilität erfordernDas fertige Cu-Gewicht beträgt für alle Schichten 1 Unze (1,4 Mil) und die Via-Beschichtungstärke 1 Mil.

Die Oberflächenbeschichtung der PCB ist ENIG (Electroless Nickel and Immersion Gold), was eine hervorragende Schweißfähigkeit und eine flache Oberfläche für die Montage von Komponenten bietet.Die PCB wurde zu 100% elektrisch getestet, um ihre Qualität und Zuverlässigkeit zu gewährleisten..

Für dieses Projekt ist eine Impedanz-Matching nicht erforderlich, mit einer Toleranz von +/- 10%. Die Leiterplatte besteht aus insgesamt 66 Komponenten und 152 Pads, darunter 18 Durchlöcher-Pads, 64 obere SMT-Pads und 70 untere SMT-Pads.Es gibt 87 Durchgänge und 26 Netze.Für die Oberseite wird ein panellisiertes Schablone aus Lötpaste geliefert, und auf den Werkzeugstreifen sind drei Treuhandzeichen angegeben.

Der für diese Leiterplatte bereitgestellte Artwork ist Gerber RS-274-X.

Zusammenfassend lässt sich sagen, daß die in diesem Artikel vorgestellten starren und flexiblen Leiterplatten eine leistungsstarke Lösung für moderne Elektronik bieten.Die Verwendung von Tg170 FR-4 und Polyimidmaterial mit einem bleifreien Verfahren und einem Temperaturbereich von -40 °C bis +85 °C gewährleistet eine optimale Leistung und UmweltfreundlichkeitDie Stack-Up-Konfiguration und die Konstruktionsdetails werden sorgfältig ausgewählt, um eine optimale Signalqualität zu gewährleisten, Lärm und Geräusche zu reduzieren und sowohl Steifheit als auch Flexibilität zu gewährleisten.Die PCB wurde zu 100% elektrisch getestet, um ihre Qualität und Zuverlässigkeit zu gewährleisten..
