Maßgeschneiderte 2-lagige starre Leiterplatte: 0,8 mm RF-35TC

Ausführliche Produkt-Beschreibung
Markieren:

Stack Up PCB Blog

,

Rogers RO4350B PCB Material

,

Hydrocarbon Ceramic Laminates PCB Blog

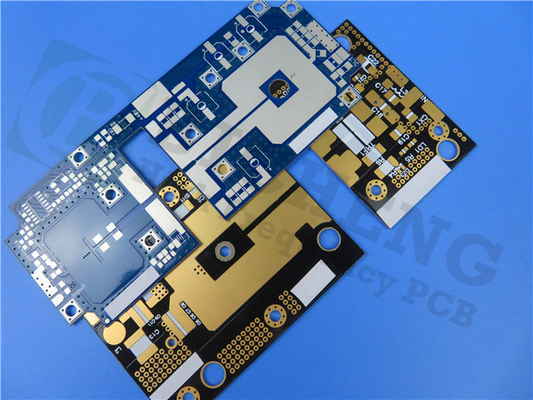

Unsere maßgeschneiderte 2-lagige starre Leiterplatte wurde geliefert, um den individuellen Anforderungen unserer Kunden gerecht zu werden.Taconic RF-35TC-Hochfrequenz-Leiterplatten sind PTFE-basierte, mit Keramik gefüllte Glasfaserlaminate, die einen niedrigen Verlustfaktor und eine hohe Wärmeleitfähigkeit bieten.



Der extrem niedrige Verlustfaktor von 0,0011 und die hohe Wärmeleitfähigkeit von 0,87 W/mK eignen sich besonders für Leistungsverstärkeranwendungen.Die Wärme wird sowohl von Übertragungsleitungen als auch von oberflächenmontierten Komponenten wie Transistoren oder Kondensatoren abgeleitet.



RF-35TC-Leiterplatten haben einen sehr niedrigen Wärmeausdehnungskoeffizienten (CTE) auf der X-, Y- und Z-Achse (jeweils 11, 13 und 34 ppm/°C).Niedrige CTE-Werte auf der X- und Y-Achse sind entscheidend für die Einhaltung kritischer Abstände zwischen Spurenelementen in einem gedruckten Filter;Ein niedriger Z-Achsen-CTE und ein stabiler Dk sind sowohl für Schmalband- als auch Breitband-Overlay-Koppler von entscheidender Bedeutung.



RF-35TC TYPISCHE WERTE
Eigentum Testmethode Einheit Wert Einheit Wert
DK bei 10 GHz IPC-650 2.5.5.5.1 (geändert)   3.5   3.5
TCk(-30 bis 120℃) IPC-650 2.5.5.5.1 (geändert) ppm 24 ppm 24
Df bei 10 GHz IPC-650 2.5.5.5.1 (geändert)   0,0011   0,0011
Dielektrischer Durchschlag IPC-650 2.5.6 (in der Ebene, zwei Stifte im Öl) kV 56,7 kV 56,7
Spannungsfestigkeit ASTM D 149 (Durchgangsebene) V/mil 570 V/mm 22.441
Lichtbogenwiderstand IPC-650 2.5.1 Sekunden 304 Sekunden 304
Feuchtigkeitsaufnahme IPC-650 2.6.2.1 % 0,05 % 0,05
Biegefestigkeit (MD) ASTM D 790/IPC-650 2.4.4 psi 12.900 N/mm2 88,94
Biegefestigkeit (CD) ASTM D 790/IPC-650 2.4.4 psi 11.700 N/mm2 80,67
Zugfestigkeit (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9.020 N/mm2 62.19
Zugfestigkeit (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7.740 N/mm2 53,37
Bruchdehnung (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Bruchdehnung (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Elastizitätsmodul (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667.000 N/mm2 4.599
Elastizitätsmodul (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637.000 N/mm2 4.392
Poissonzahl (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Poissonzahl (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Druckmodul ASTM D 695(23) psi 560.000 N/mm2 3.861
Biegefestigkeit (MD) ASTM D 790/IPC-650 2.4.4 psi 1,46 x 106 N/mm2 10.309
Biegefestigkeit (CD) ASTM D 790/IPC-650 2.4.4 psi 1,50 x 106 N/mm2 10.076
Schälfestigkeit (½ oz. CVH) IPC-650 2.4.8 (Thermische Belastung.) Ibs./Zoll 7 g/cm3 1,25
Wärmeleitfähigkeit (unbeschichtet, 125).) ASTM F433 (Geschützter Wärmefluss) W/(mK) 0,6 W/(mK) 0,6
Wärmeleitfähigkeit (C1/C1,125) ASTM F433 (Geschützter Wärmefluss) W/(mK) 0,92 W/(mK) 0,92
Wärmeleitfähigkeit (CH/CH,125) ASTM F433 (Geschützter Wärmefluss) W/(mK) 0,87 W/(mK) 0,87
Dimensionsstabilität (MD) IPC-650-2.4.39 Abschnitt 5.4 (nach der Ätzung) mil/in. 0,23 mm/M 0,23
Dimensionsstabilität (CD) IPC-650-2.4.39 Abschnitt 5.4 (nach der Ätzung) mil/in. 0,64 mm/M 0,64
Dimensionsstabilität (MD) IPC-650-2.4.39 Abschnitt 5.5 (Thermische Belastung) mil/in. -0,04 mm/M -0,04
Dimensionsstabilität (CD) IPC-650-2.4.39 Abschnitt 5.5 (Thermische Belastung) mil/in. 0,46 mm/M 0,46
Oberflächenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mohms 8,33 x 107 Mohms 8,33 x 107
Oberflächenwiderstand IPC-650 2.5.17.1 (nach Feuchtigkeit) Mohms 6,42 x 107 Mohms 6,42 x 107
Volumenwiderstand IPC-650 2.5.17.1 (nach erhöhter Temperatur) Mohm/cm 5,19 x 108 Mohm/cm 5,19 x 108
Volumenwiderstand IPC-650 2.5.17.1 (nach Feuchtigkeit) Mohm/cm 2,91 x 108 Mohm/cm 2,91 x 108
CTE(X-Achse)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 11 ppm/ 11
CTE(Y-Achse)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 13 ppm/ 13
CTE(Z-Achse)(25-260) IPC-650 2.4.41/ASTM D 3386 ppm/ 34 ppm/ 34
Dichte ASTM D 792 g/cm3 2,35 g/cm3 2,35
Härte ASTM D 2240 (Shore D)   79.1   79.1
Bruchdehnung (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Bruchdehnung (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Spezifische Wärme ASTM E 1269-05, E 967-08, E968-02 j/(g) 0,94 j/(g) 0,94
TD(2 % Gewichtsverlust) IPC-650 2.4.24.6/TGA ÖF 788 420
TD(5 % Gewichtsverlust) IPC-650 2.4.24.6/TGA ÖF 817 436



Das PCB-Material ist mit einem bleifreien Prozess kompatibel und kann in einem Temperaturbereich von -40℃ bis +85℃ betrieben werden, was es ideal für den Einsatz in rauen Umgebungen macht.Der Aufbau besteht aus fertigem Kupfer von 35 µm, einem RF-35-Dielektrikum von 30 mil (0,762 mm) und fertigem Kupfer von 35 µm und bietet hervorragende Signalintegrität und Leistung.



Zu den Konstruktionsdetails gehören eine Platinenabmessung von 110 mm x 92 mm (1 Stück, +/- 0,15 mm), eine minimale Leiterbahn/Abstand von 5/5 mil und eine minimale Lochgröße von 0,35 mm.Die Leiterplatte hat keine blinden oder vergrabenen Durchkontaktierungen und die Dicke der fertigen Leiterplatte beträgt 0,8 mm.Das fertige Cu-Gewicht beträgt 1 Unze (1,4 Mil) in allen Schichten und die Dicke der Durchkontaktierung beträgt 1 Mil.Es wurde eine Oberflächenveredelung mit Hot Air Soldering Level (HASL) verwendet und der obere Siebdruck ist weiß.Die obere Lötstoppmaske ist grün und es gibt keinen unteren Siebdruck oder unteren Lötstopplack.Die Leiterplatte weist keinen Siebdruck auf den Lötpads auf und es wurde ein 100 % elektrischer Test durchgeführt, um höchste Qualität zu gewährleisten.



Die Leiterplatte umfasst 35 Komponenten, insgesamt 98 Pads, 61 Durchgangs-Pads, 37 obere SMT-Pads, 0 untere SMT-Pads, 104 Durchkontaktierungen und 15 Netze und entspricht dem IPC-Klasse-2-Standard.



Bei Bicheng PCB wissen wir, wie wichtig es ist, die individuellen Anforderungen unserer Kunden zu erfüllen.Aus diesem Grund bieten wir maßgeschneiderte Leiterplattenlösungen an, die ihren spezifischen Anforderungen gerecht werden.



Das Gerber RS-274-X-Bildmaterial wurde vom Kunden bereitgestellt. Wir stellen Leiterplatten gemäß seinen spezifischen Anforderungen bereit.Unsere PCB-Dienstleistungen sind weltweit verfügbar.Wenn Sie technische Fragen haben oder weitere Hilfe benötigen, wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.



Bicheng PCB ist bestrebt, maßgeschneiderte PCB-Lösungen höchster Qualität anzubieten, die den spezifischen Anforderungen unserer Kunden gerecht werden.Vertrauen Sie darauf, dass wir Ihnen eine maßgeschneiderte PCB-Lösung bieten, die Ihren Anforderungen entspricht und Ihre Erwartungen übertrifft.Kontaktieren Sie uns, um mehr über unsere maßgeschneiderten 2-lagigen starren Leiterplattenlösungen zu erfahren und ein Höchstmaß an Leistung und Zuverlässigkeit zu erleben.
