Produktdetails:
|
| Markieren: | Kommerzielle PCB-Leiterplatte,HF-Leiterplatten-Blog,TLF-35 HF-Leiterplatte |
||
|---|---|---|---|

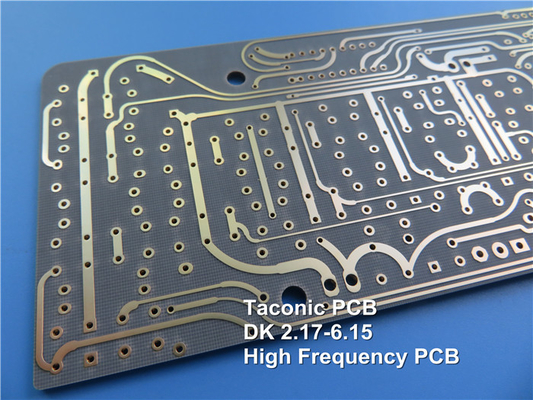

Die Taconic TLF-35 RF-Leiterplatte ist ein maßgeschneidertes Produkt, das Hochfrequenzfähigkeiten für eine Vielzahl kommerzieller Mikrowellen- und Hochfrequenzanwendungen bietet.Mit einer Dicke von 60 mil (1,524 mm) und einer Tauchvergoldung ist die TLF-35-Leiterplatte darauf ausgelegt, eine hervorragende Schälfestigkeit für 1/2 Unze und 1 Unze Kupfer zu bieten, was besonders für Nacharbeitszwecke wichtig ist.
Eines der Hauptmerkmale der TLF-35-Leiterplatte ist ihre extrem niedrige Feuchtigkeitsaufnahmerate und ihr niedriger Verlustfaktor, wodurch die Phasenverschiebung mit der Frequenz minimiert wird.Darüber hinaus sorgt die Verwendung von gewebten Stoffen in der Konstruktion dafür, dass die TLF-35-Leiterplatte formstabil ist.Die Grundmaterialien der TLF-35-Leiterplatte weisen eine Brennbarkeit von V-0 auf und sind gemäß IPC-TM-650 getestet.
| TLF-35-xxxx-A TYPISCHE WERTE | |||||
| Eigentum | Testmethode | Einheiten | Wert | Einheiten | Wert |
| Dielektrizitätskonstante bei 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50 ± 0,05 | 3,50 ± 0,05 | ||
| Verlustfaktor bei 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Verlustfaktor bei 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Wasseraufnahme | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Schälfestigkeit (1 Unze Kupfer) | IPC-TM 650 2.4.8 | Pfund/linearer Zoll | 10 | M/mm | 1.8 |
| Volumenwiderstand | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
| Oberflächenwiderstand | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
| Biegefestigkeit in Längsrichtung | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Biegefestigkeit quer | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Wärmeleitfähigkeit | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Entflammbarkeit | UL-94 | V-0 | V-0 | ||
Die TLF-35-Leiterplatte hat eine niedrige Dielektrizitätskonstante von 3,5 +/-0,05 und einen niedrigen Verlustfaktor von 0,002.Diese Eigenschaften machen es zu einer ausgezeichneten Wahl für eine Reihe von Anwendungen, darunter Filter, Koppler, Splitter, Kombinierer, Mischer, Antennen, Hochleistungsverstärker, Repeater, passive Komponenten und medizinische Scanner.
Zusätzlich zu seinen Hochfrequenzfähigkeiten bietet die TLF-35-Leiterplatte mehrere Vorteile, darunter niedrige Kosten, hervorragende Schälfestigkeit, außergewöhnlich niedrigen Verlustfaktor, geringe Feuchtigkeitsaufnahme und sehr hohe thermische Zuverlässigkeit.
Es ist wichtig zu beachten, dass die gezeigten Bilder und Parameter nur als Referenz dienen, da es sich bei Leiterplatten um maßgeschneiderte Produkte handelt.Insgesamt ist die Taconic TLF-35 RF-Leiterplatte eine ideale Wahl für diejenigen, die eine kostengünstige, leistungsstarke Lösung für ihre Hochfrequenzanwendungen suchen.
