30 Mil RO4730 Hochfrequenz-PCB-Laminate 2 Schicht
  • Name

30 Mil RO4730 Hochfrequenz-PCB-Laminate 2 Schicht

Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Hervorheben:

2 Schicht Hochfrequenz-PWB

,

Laminate Hochfrequenz-PWB

,

30 Mil High Frequency PWB

Produktbeschreibung

Rogers RO4730G3-Hochfrequenzlaminate sind eine zuverlässige Wahl für Antennegradleiterplattesubstrate und bieten eine kosteneffektive Alternative traditionellen PTFE-ansässigen Antennensubstraten beim Ermöglichen von Designern, Kosten und Leistung einzustellen an. Mit einer Dielektrizitätskonstante von 3 und einer Verlusttangente von 0,0028 bei 10 Gigahertz, rühmt sich sie auch einen niedrigen thermischen Koeffizienten der Dielektrizitätskonstante (TCDk) von nur 34 ppm/°C über einer Temperaturspanne -50°C zu 150°C. Zusätzlich dieses haben Hochfrequenz-PCBs niedrige PIM-Leistung, mit einem Wert von dBc -165 gezeigt. Die CTE-Werte auf den x- und y-Äxten sind dem des Kupfers ähnlich, und die Z-Achse CTE ist eindrucksvoll bei 30,3 ppm/°C. niedrig. Dieses großartige CTE-Match verringert erheblich Drücke in den PWB-Antennen.

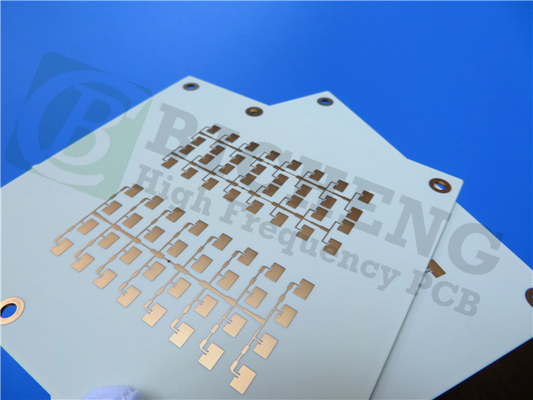

30 Mil RO4730 Hochfrequenz-PCB-Laminate 2 Schicht 0



Eigentum RO4730G3 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 3.0±0.5 Z   10 Gigahertz 23℃ IPC-TM-650 2.5.5.5
Dielektrizitätskonstante, εDesign 2,98 Z   1,7 Gigahertz bis 5 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0028 Z   10 Gigahertz 23℃ IPC-TM-650 2.5.5.5
  2,5 Gigahertz
Thermischer Koeffizient ε +34 Z ppm/℃ -50 ℃to 150℃ IPC-TM-650 2.5.5.5
Masshaltigkeit <0>X, Y mm/m nach etech +E2/150 ℃ IPC-TM-650 2.4.39A
Spezifischer Durchgangswiderstand (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft (0,030") 7,2 x 105   MΩ COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 Ohm 0,060" dBm 43 1900 MHZ
Elektrische Stärke (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
Biegefestigkeit MD 181 (26,3)   Mpa (kpsi) Funktelegrafie ASTM D790
CMD 139 (20,2)
Moisure-Absorption 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Wärmeleitfähigkeit 0,45 Z W/mK 50℃ ASTM D5470
Ausdehnungskoeffizient 15,9
14,4
35,2		 X
Y
Z		 ppm/℃ -50 ℃to 288℃ IPC-TM-650 2.4.4.1
Tg >280   ℃   IPC-TM-650 2.4.24
TD 411   ℃   ASTM D3850
Dichte 1,58   gm/cm3   ASTM D792
Kupferne Schale Stength 4,1   pli 1oz, LoPro EDC IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja
