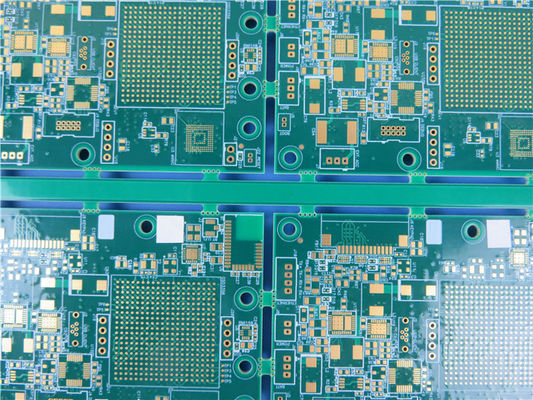

Verbindung (HDI) PWB-Leiterplatte mit hoher Dichte errichtet auf 14-Layer FR-4 Tg170℃ mit Immersions-Gold

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-480.V1.0
Grundmaterial:
Fr-4
Schichtzählung:
14 Schichten
PWB-Stärke:
2 Millimeter ±0.16
PWB-Größe:
220mm x 170mm=4PCS
Lötmittelmaske:
Grün
Silkscreen:
Weiß
Kupfernes Gewicht:
Inneres 0.5oz, äußeres 1oz
Oberflächenende:
Immersions-Gold
Hervorheben:

Mehrschichtiges Brett PWB-Fr4

,

1oz FR4 PWB-Brett

,

Gold-PWB der Immersions-1oz

Produktbeschreibung


Verbindung (HDI) PWB-Leiterplatte mit hoher Dichte errichtet auf 14-Layer FR-4 Tg170 ℃ mit Immersions-Gold



1,1 allgemeine Beschreibung

Dieses ist eine Art 14 Leiterplatte der Schicht HDI, die auf FR-4 Tg170 Substrat für die Anwendung der Codecausrüstung errichtet wird. Es ist 2,0 Millimeter mit weißem Silkscreen auf grüner Lötmittelmaske und Immersionsgold auf Auflagen stark. Das PCBs enthält Schichten der Verbindung 2+N+2 mit hoher Dichte, microvias auf verschiedenen Schichten werden gestapelt. Das Grundmaterial ist von ITEQ, das in 1 herauf Brett pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Gremien für Versand verpackt.



1,2 unsere Vorteile

ISO9001, ISO14001, IATF16949, UL bestätigte;

Prototyp zur Massenproduktions-Fähigkeit;

Werkstatt 16000㎡;

Fähigkeit des Ertrages 30000㎡ pro Monat;

8000 Arten PWBs pro Monat;

Klasse 3 IPC-Klassen-2/IPC;

Geeignete Produktrate der ersten Produktion: >95%



1,3 Anwendungen von HDI PCBs

Oszilloskop
Drahtloser Verstärker
Zugangspunkt WiFi
4G WiFi
G-/Mrouter
Karten-Zugangs-Systeme
Instrumentierung



Verbindung (HDI) PWB-Leiterplatte mit hoher Dichte errichtet auf 14-Layer FR-4 Tg170℃ mit Immersions-Gold 0



1,4 Parameter- und Leistungsblatt

Zahl von Schichten 14-Layer
Brett-Art Mehrschichtiges PWB
Brettgröße 220mm x 170mm=4PCS
Brett-Stärke 2,0 Millimeter +/--0,16
Brett-Material FR-4
Brett-materieller Lieferant ITEQ
Tg-Wert des Brett-Materials 170℃

PTH-Custärke ≥20 um
Innere Iayer-Cu thicknes 18 um (0.5oz)
Oberflächencustärke 35 um (1oz)

Lötmittel-Masken-Art und Modell-Nr. LPSM, PSR-2000GT600D
Lötmittel-Masken-Lieferant TAIYO
Lötmittel-Masken-Farbe Grün
Zahl von Lötmittel-Masken 2
Stärke der Lötmittel-Maske 14 um

Art der Silkscreen-Tinte IJR-4000 MW300
Lieferant von Silkscreen TAIYO
Farbe von Silkscreen Weiß
Zahl von Silkscreen 1

Mininum-Spur (Mil) 5,8 Mil
Kleinster Spalt (Mil) 6,2 Mil

Oberflächenende Immersions-Gold
RoHS erforderte Ja
Verholen 0,25%
Wärmestoß-Test Durchlauf, 288±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung.
Solderablity-Test Durchlauf, 255±5℃, 5 Sekunden Bereich nassmachend wenige 95%
Funktion Elektrischer Test 100% Durchlaufs
Kunstfertigkeit Befolgung IPC-A-600H u. IPC-6012C Klasse 2
Bohrgerät-Tabelle (Millimeter)
T1 0,300
T2 0,450
T3 0,580
T4 0,590
T5 0,690
T6 0,650
T7 1,000
T8 1,150
T9 1,200
T10 1,300
T11 1,400
T12 1,500
T13 1,600
T14 1,700
T15 2,050
T16 2,550
T17 3,000
T18 3,200
T19 3,450



Verbindung (HDI) PWB-Leiterplatte mit hoher Dichte errichtet auf 14-Layer FR-4 Tg170℃ mit Immersions-Gold 1



1,5 verschiedene Arten von HDI PCBs

Um das Verbindung PWB zu vereinfachen mit hoher Dichte, definieren wir 3 Arten HDI PCBs als unten:

1+N+1, PCBs enthalten 1 Zeitlaser-Bohrgerät und das Eindrücken der HDI-Bretter.

I+N+I (I≥2), PCBs enthalten Laser-Bohrgerät mit 2mal und das Drücken oder mehr Zeitlaser-Bohrgerät und, einschließlich die microvias drückend, die auf verschiedenen Schichten geschwankt werden oder gestapelt sind.

Irgendeine Schicht HDI, blinde vias und begrabene vias können auf verschiedene Schichten als Designer frei gesetzt werden wünschen.



Verbindung (HDI) PWB-Leiterplatte mit hoher Dichte errichtet auf 14-Layer FR-4 Tg170℃ mit Immersions-Gold 2
