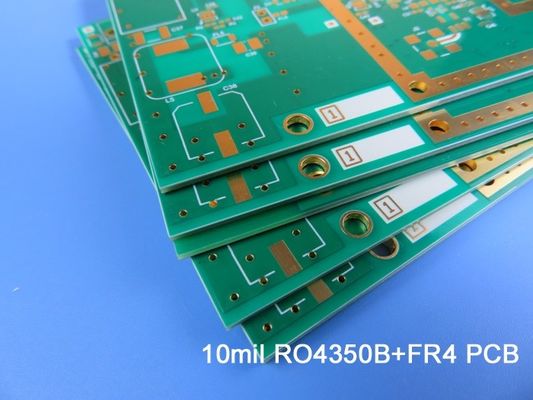

4 Schicht-Hybrid-PCB-Board auf Rogers 10mil RO4350B und FR-4 gebaut
(PCBs sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Hallo alle,
Heute sprechen wir über 4-Schicht-Hochfrequenz-PCBs, die auf 10 Millimeter RO4350B mit FR-4 gepresst sind.
Die Platte ist als 4-Schicht-Struktur konzipiert, da die 4-Schicht relativ einfach und kostensteuerbar ist, ist dies hilfreich, um einen neuen Markt zu erschließen.
Werfen wir einen Blick auf den ersten Aufbau.
Die erste Schicht bis zur zweiten Schicht besteht aus 10mil RO4350B Kernmaterial, der Kern hat eine feste Dicke, die für die elektrische Länge von HF-Leitungen auf der Leiterplatte sehr wichtig ist,und die anderen Schichten sind FR-4 MaterialienDie innere Schicht ist 0,5 Unzen und die äußere Schicht 1 Unze.
Das folgende Bild zeigt den Querschnitt
Die Schichten sind mit Löchern verbunden, die mit Eintauzgold versehen sind.
Das zweite Brett hat ein spezielles "Loch" im Brett.
Die Schicht 1 und Schicht 2 ist der 10-Mil-Kern. Der Tiefenkontrollbohrer ist auf der FR-4-Seite verstopft. Die gesamte Höhe dieses Boards ist nur 0,7 mm dick.
Die Anwendungsbereiche von 10mil RO4350B-Hybrid-PCB sind breit, wie z. B. Vorverstärker, Radarsensoren, digitaler Sender und Splittermodul; GPS-Antenne, Kommunikationsrelais,Analogsender und 4G-Antennen■ HF-Sender, WLAN-Verstärker, RFID und Dämpfer usw.
Die Vorteile von 10mil RO4350B-Hybrid-PCBs werden in den folgenden Punkten dargestellt.
1) RO4350B weist eine stabile dielektrische Konstante über einen breiten Frequenzbereich auf, was es zu einem idealen Substrat für Breitbandanwendungen macht;
2) Verbesserung der Signalintegrität gegenüber den Stacks mit allen FR4-Boards;
3) Kostenreduzierung gegenüber Stack-ups mit geringem Materialverlust;
4) Profitieren Sie von unseren starken Fähigkeiten: erfüllen Sie Ihre PCB-Anforderungen vom Prototyp bis zur Massenproduktion und IATF 16949 (2016), ISO14001 (2015),ISO9001 (2015) und UL zertifizierte Fabrik garantieren Ihre Qualität.
Sie sind herzlich eingeladen, uns für unsere RF-PCB-Anfragen zu kontaktieren.
Anlage: Unsere PCB-Kapazität 2021
| Parameter |
Wert |
| Anzahl der Schichten |
1 bis 32 |
| Substratmaterial |
FR-4 ((einschließlich High Tg 170, High CTI> 600V); Aluminium basiert; Kupfer basiert; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 usw.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002,NT1 Verpackungsgüter..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 usw.; Arlon AD450, AD600 usw.; PTFE F4B DK2.2, DK2,65 usw.; Polyimid und PET. |
| Höchstgröße |
Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm |
| Toleranz im Rahmen des Vorstands |
±0.0059" (0.15 mm) |
| PCB-Dicke |
0.0157" - 0.3937" (0,40mm--10.00mm) |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. |
± 8% |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge |
± 10% |
| Isolationsschichtdicke |
0.00295" - 0.1969" (0.075mm - 5.00mm) |
| Mindeststrecke |
0.003" (0,075 mm) |
| Mindestfläche |
0.003" (0,075 mm) |
| Außen Kupferdicke |
35 μm bis 420 μm (1 oz bis 12 oz) |
| Innere Kupferdicke |
17 μm-350 μm (0,5 oz - 10 oz) |
| Bohrloch (mechanisch) |
0.0059" - 0,25" (0,15mm - 6,35mm) |
| Fertiges Loch (mechanisch) |
0.0039"-0.248" (0,10mm-6,30mm) |
| Durchmesser Toleranz (mechanisch) |
0.00295" (0,075mm) |
| Registrierung (mechanisch) |
0.00197" (0,05 mm) |
| Bildverhältnis |
12:1 |
| Typ der Lötmaske |
LPI |
| Min Soldermask Brücke |
0.00315" (0,08mm) |
| Min. Schweißmaskenfreiheit |
0.00197" (0,05 mm) |
| Stecker über Durchmesser |
0.0098" - 0,0236" (0,25mm-0,60mm) |
| Toleranz für die Impedanzkontrolle |
± 10% |
| Oberflächenbearbeitung |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Goldfinger |
