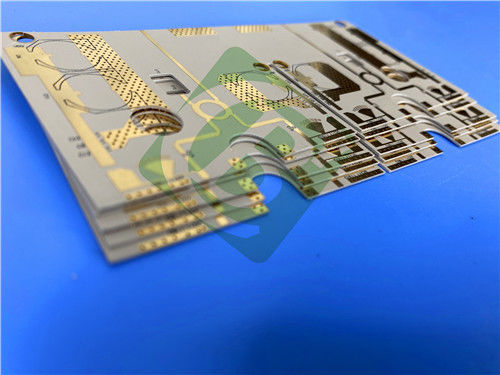

30 ml RT duroid 6035HTC PCB Doppelschicht mit Immersionsgold

Wir präsentieren unsere hochleistungsfähigen Doppelschicht-Rigid-PCBs, sorgfältig aus Rogers RT/Duroid 6035HTC Material gefertigt.Konzipiert für Hochleistungs-HF- und Mikrowellen-Szenarien, bei denen thermisches Management und zuverlässige Leistung von entscheidender Bedeutung sind, ist es eine ausgezeichnete Option für Leistungsverstärker, Kupplungen und verwandte Anwendungen.

PCBAufstapelung

Das Aufstapeln dieses PCB ist wie folgt geschickt konzipiert:

Kupfer_Schicht_1: 35 μm

NT1 - - - - - - - - - - - - - - -

Kupfer_Schicht_2: 35 μm

Einzelheiten zu PCB

Was macht RT/Duroid 6035HTC Material herausragend?

Rogers RT/Duroid 6035HTC Hochfrequenzschaltkreismaterialien sind keramisch gefüllte PTFE-Verbundwerkstoffe, speziell für Hochleistungs-HF- und Mikrowellenanwendungen entwickelt,Sie machen sie zu einer außergewöhnlichen Wahl in solchen SzenarienDiese Laminate verfügen über eine Wärmeleitfähigkeit, die fast das 2,4-fache der Standard-RT/Duroid 6000-Produkte beträgt.zusammen mit Kupferfolie (ED und Umkehrbehandlung), die eine ausgezeichnete langfristige thermische Stabilität bietet.

Darüber hinaus ermöglicht Rogers' fortschrittliches Füllsystem eine ausgezeichnete Bohrfähigkeit und senkt die Bohrkosten im Vergleich zu herkömmlichen thermisch leitfähigen Laminaten, die Aluminiumoxid-Füllstoffe verwenden.Zu den wichtigsten Merkmalen gehört eine Dielektrikkonstante (DK) von 3.5 +/- 0,05 bei 10 GHz/23°C, ein Ablassfaktor von 0,0013 bei 10 GHz/23°C und ein Wärmefaktor der dielektrischen Konstante von -66 ppm/°C. Außerdem hat es eine Feuchtigkeitsabsorption von 0,06%,mit einer hohen Wärmeleitfähigkeit von 1.44 W/m/K bei 80 °C, CTE in X- und Y-Achsen von 19 ppm/°C, Z-Achse von 39 ppm/°C, UL 94-V0 Brandfähigkeit und bleifreie Prozesskompatibilität.

Vorteile

- hohe Wärmeleitfähigkeit

- Was ist los?Verbesserte dielektrische Wärmeableitung ermöglicht niedrigere Betriebstemperaturen für Hochleistungsanwendungen

- Ausgezeichnete Hochfrequenzleistung

- geringerer Einsatzverlust und ausgezeichnete thermische Stabilität der Spuren

Wo kann man sie verwenden?

Die einzigartigen Eigenschaften von RT/duroid 6035HTC machen dieses PCB für verschiedene Anwendungen geeignet:

- Hochleistungsfrequenz- und Mikrowellenverstärker

- Was ist los?Kraftverstärker, Kupplungsanlagen, Filter, Kombinatoren, Leistungsabteilungen

Konformität und Verfügbarkeit

Diese Leiterplatte entspricht den strengen IPC-Klasse-2-Standards, um eine gleichbleibende Qualität und zuverlässige Leistung zu gewährleisten.eine reibungslose Integration in Produktionsprozesse ermöglicht.

Wir stellen eine globale Verfügbarkeit zur Verfügung, um sicherzustellen, dass diese hochwertige Leiterplatte für Ingenieure und Hersteller auf der ganzen Welt zugänglich ist.

RT/duroid 6035HTC PCB kombiniert hervorragende thermische Leistung, Hochfrequenzfunktionalität und Zuverlässigkeit, was es ideal für Hochleistungs-HF- und Mikrowellenanwendungen macht.Dank seiner außergewöhnlichen Materialeigenschaften und seiner durchdachten GestaltungDiese PCB-Lösung ist sowohl in der Leistung als auch in der Praxis hervorragend geeignet.
