Hochfrequenz-Leiterplatte von Taconic RF-60A 1oz 25mil blankes Kupfer

MOQ:	1 Stück
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000PCS pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-4.V1.0

Grundmaterial:

RF-60A

Stärke:

25 Mio

PCB-Größe:

12'x18', 18'x24'...

Oberfläche:

bloßes Kupfer

Hervorheben:

Platine aus blankem Kupfer

1 Unze Taconic PCB

RF-60A Taconic PCB

Produktbeschreibung

Hochfrequenz-bloßes PWB Kupfer PWBs RF-60A 1oz 25mil

Das gesponnene Glas, das in RF-60A verstärkt, stellt überlegene dreidimensionale Stabilitäts- und Zunahmebiegefestigkeit sicher. Wegen seiner begrenzten Z-Achsenexpansion kann es durch Löcher in den extrem heißen Einstellungen zuverlässig überzogen werden. Es ist das optimale hohe DK-Produkt für die Anwendungen, die verringerte Stromkreisgröße und -gewicht, mit einer Dielektrizitätskonstante von ungefähr 6,15 benötigen. Es ist eine große Wahl für Rf umkreist wegen des niedrigen elektrischen Verlustfaktors.

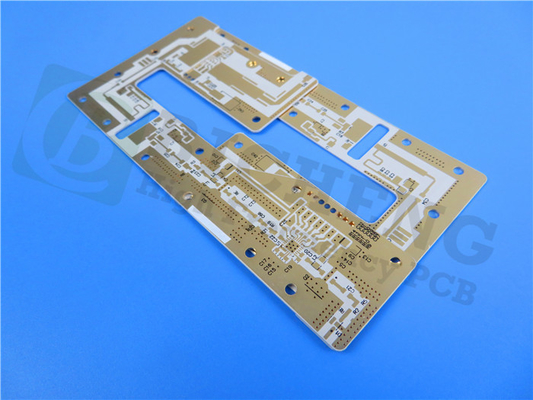

Hochfrequenz-Leiterplatte von Taconic RF-60A 1oz 25mil blankes Kupfer 0

Typische Anwendungen:

Endverstärker

Filter u. Koppler

Passive Komponenten

Antennen

Leistungsblatt takonischen RF-60A

Eigentum	Prüfmethode	Einheit	Wert	Einheit	Wert
DK @ 10 Gigahertz	IPC-650 2.5.5.6		6,15		6,15
DF @ 10 Gigahertz	IPC-650 2.5.5.5 .1		0,0038		0,0038
Feuchtigkeitsaufnahme	IPC-650 2.6.2.1	%	0,02	%	0,02
Dielektrischer Durchschlag	IPC-650 2.5.6	KV	53	KV	53
Durchschlagsfestigkeit	ASTM D 149	V/mil	880	kV/mm	35
Spezifischer Durchgangswiderstand	IPC-650 2.5.17.1 (nach Feuchtigkeit)	Mohm/cm	9,0 x 108	Mohm/cm	9,0 x 108
Oberflächenwiderstandskraft	IPC-650 2.5.17.1 (nach Feuchtigkeit)	Mohm	2,28 x 108	Mohm	2,28 x 108
Bogen-Widerstand	IPC-650 2.5.1	Sekunden	193	Sekunden	193
Biegefestigkeit (MD)	ASTM D 790	P/in	18.300	N/mm2	126,2
Biegefestigkeit (CD)	ASTM D 790	P/in	14.600	N/mm2	100,7
Dehnfestigkeit (MD)	ASTM D 3039	P/in	19.500	N/mm2	134,4
Dehnfestigkeit (CD)	ASTM D 3039	P/in	16.300	N/mm2	112,4
Elastizitätsmodul	ASTM D 3039	kpsi	1.590	N/mm2	11.000
Poissons Verhältnis	ASTM D 3039		0,068	N/mm2	0,068
Druckmodul	ASTM D 695 (23°C)	kpsi	338		2.330
Schälfestigkeit (1 Unze. ED)	IPC-650 2.4.8 sek. 5.2.2 (Wärmebelastung)	lbs/in	8	N/mm	1,4
Masshaltigkeit (MD)	IPC-650 2.4.39 sek. 5,4 (nachdem backen Sie)	mils/in	0,68	mm/M	0,68
Masshaltigkeit (CD)	IPC-650 2.4.39 sek. 5,4 (nachdem backen Sie)	mils/in	1,05	mm/M	1,05
Dichte (Dichte)	ASTM D 792	g/cm3	2,79	g/cm3	2,79
Wärmeleitfähigkeit	ASTM F 433	W/M*K	0,4	W/M*K	0,4
CTE (x-Achse)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	9	ppm/°C	9
CTE (y-Achse)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	8	ppm/°C	8
CTE (z-Achse)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	69	ppm/°C	69
Outgassing (% TML)	ASTM E 595*	%	0,02	%	0,02
Outgassing (% CVCM)	ASTM E 595*	%	0,00	%	0,00
Outgassing (% WVR)	ASTM E 595*	%	0,01	%	0,01
Entflammbarkeits-Bewertung	UL 94		V-0		V-0
