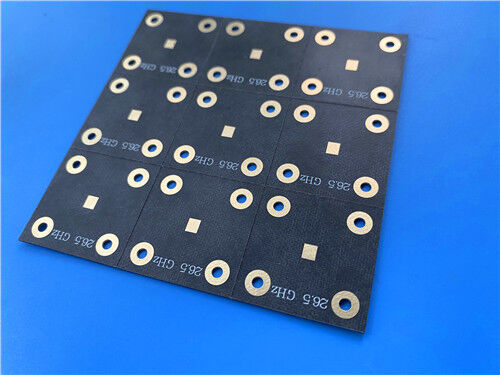

2-Lagen Taconic TLX-6 PCB 0,2mm Immersion Gold Antennen-Leiterplatte

Dieses 2-schichtige starre Taconic TLX-6-PCB ist ein zuverlässiges Hochfrequenz-Leiterplatten, das für Antennen, Mikrowellen und HF-Systeme der Massenproduktion entwickelt wurde.Gebaut mit authentischem TLX-6-PTFE-Glasfaser-verstärktem Substrat von TaconicDiese PCB verfügt über eine hervorragende mechanische Festigkeit und eine stabile elektrische Leistung in rauen Arbeitsszenarien und ist somit ideal für Hochfrequenzgeräte in extremen Umgebungen.Gesamtdicke 2 mm und Außenverkleidung aus Kupfer, wird die Oberfläche durch Eintauchen mit Gold veredelt, um eine zuverlässige Schweißfähigkeit, eine überlegene Korrosionsbeständigkeit und eine langfristige Signalstabilität zu gewährleisten.Die Platte unterstützt 5/7 Millimeter Feinlinie-Spur-/Raum-Fabrikation und 0.3mm Präzisions-Mikro-Lochbohrung mit einer nicht-blinden Struktur. Es verfügt über weißes Seidenbild auf der oberen Schicht und nackte Kupferbelastung auf beiden Seiten ohne Lötmaskenbeschichtung.

PCB-Spezifikation

PCB-Stapel-Up-Struktur

Diese symmetrische 2-schichtige starre Stack-up verfügt über einen ultra-dünnen Taconic TLX-6 PTFE-Dielektro-Kern aus Glasfaser.Die eingebettete Glasfaserverstärkung erhöht die Struktursteifigkeit und die Dimensionsstabilität erheblich, wirksam gegen mechanische Vibrationen, hohe Temperaturen und komplexe Umweltauswirkungen.,perfekt an die Struktur- und Leistungsanforderungen von Mikrowellen- und Antennen-PCB-Layouts mit niedriger Schicht anzupassen.

PCB-Statistik

Diese TLX-6 Hochfrequenz-Antennen-PCB verwendet ein raffiniertes Bauteil-Layout und ein wissenschaftliches Verteilungssystem.es passt sich den Anforderungen an kompakte miniaturisierte HF-Montagen an, die eine präzise Signalübertragung mit geringem Verlust für verschiedene Funktionsmodule und komplexe Kommunikationsschaltkreise gewährleistet.

TLX-6 Hochfrequenz-Substratübersicht

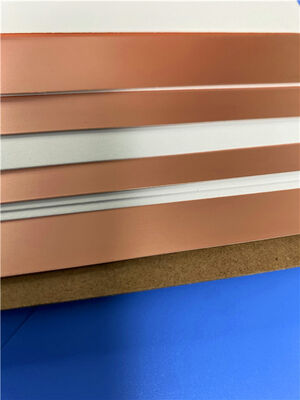

Taconic TLX-6 ist ein professionelles PTFE-Glasfaserlaminat, das für Antennen mit hohem Volumen und HF-Mikrowellenanwendungen entwickelt wurde.mit individuell anpassbarer Substratdicke und unterschiedlichen Kupferbeschichtungsmöglichkeiten, dieses vielseitige Material ist speziell für niedrigesMikrowellen-PCBSeine einzigartige Glasfaserverstärkte Struktur bietet eine hervorragende mechanische Verstärkung, die eine starke Beständigkeit gegen extreme Arbeitsbedingungen einschließlich Startvibrationen ermöglicht.hochtemperaturbedingte MotorbelastungMit einer überlegenen Umwelttoleranz und stabilen physikalischen und elektrischen Eigenschaften ist TLX-6 ein kostengünstigesmit einer Breite von mehr als 20 mm,.

Vorteile des Kernmaterials TLX-6

Taconic TLX-6 Substrat kombiniert hervorragende elektrische Konsistenz, mechanische Haltbarkeit und Anpassungsfähigkeit an die Umwelt.Bereitstellung stabiler Hochfrequenzleistungen mit geringen Verlusten für kommerzielle KommunikationDie wichtigsten Vorteile des Geräts sind ein langfristiger stabiler Betrieb in komplexen Anwendungsumgebungen:

Ausgezeichnete PIM-Leistung: Passive Intermodulationsleistung unter -160 dBc, die Signalstörungen effektiv eliminiert und eine reine, stabile Hochfrequenzsignalübertragung gewährleistet

Überlegene mechanische und thermische Beständigkeit: Glasfaserverstärkte Struktur verbessert Zähigkeit und thermische Stabilität und verhindert strukturelle Verformungen bei Vibrationen und hohem Temperaturzyklus

Präzise und stabile Dk: Streng kontrollierte dielektrische Konstante mit vernachlässigbaren Parameterverschiebungen, bei gleichbleibender elektrischer Leistung im langfristigen Betrieb

Hohe Stabilität der Abmessungen: Beibehält eine präzise Größe und Flachheit der Platte bei extremen Temperaturänderungen und mechanischen Belastungen

Ultra-niedrige Feuchtigkeitsabsorption: Minimiert die Auswirkungen von Feuchtigkeit auf die dielektrischen Eigenschaften und erhöht die Anpassungsfähigkeit der Umwelt für Außen- und Meeresanwendungen

Niedriger dielektrischer Verlust: Niedriger DF-Wert reduziert die Signaldämpfung mit hoher Frequenz und maximiert die Signalintegrität für Mikrowellentransmissionssysteme

UL 94 V0 Flammschutzgrad: Erfüllt internationale Industriesicherheitsnormen und gewährleistet den sicheren Betrieb elektronischer Geräte

Anpassungsfähigkeit des Mikrowellenlayouts in niedrigen Schichten: Formel, die speziell für die Konstruktion von RF- und Mikrowellenkreisen in niedrigen Schichten optimiert wurde, die Leistung und Kosteneffizienz ausgleicht

Typische Anwendungsfälle

Vorteilhaft für präzise dielektrische Leistung, zuverlässige mechanische Struktur und starke Umgebungsbeständigkeit,Taconic TLX-6 Hochfrequenz-PCBs sind in der Mikrowellen- und Radiofrequenzindustrie weit verbreitet, für kommerzielle Kommunikations-, Industrieprüfungs- und Präzisionserkennungsausrüstung:

• Präzisions-Radar-Erkennungs- und Sensorsysteme
• Ausrüstung für 5G/4G-Basisstationen für mobile Kommunikation
• Mikrowellenprüfgeräte und Messgeräte
• Geräte zur Übertragung und Verarbeitung von Mikrowellensignalen
• HF-Kernkomponenten: Kopplungen, Splitter, Kombinatoren, Leistungsverstärker und verschiedene Hochfrequenzantennemodule

Qualitätssicherung und weltweiter Service

Alle Taconic TLX-6 Hochfrequenz-PCBs werden streng nach den IPC-Klasse-2-Qualitätsstandards hergestellt.jede Platte bietet eine genaue Dimensionstoleranz und eine stabile elektrische WiederholbarkeitJede fertige PCB wird vor dem Versand einer umfassenden elektrischen Prüfung unterzogen, um Funktionsfehler zu beseitigen und eine einheitliche Chargenqualität zu gewährleisten.Wir bieten globale Logistik und professionelle technische Unterstützung., das zuverlässige Hochfrequenz-PCB-Lösungen für Kommunikations-, Detektions- und industrielle Mikrowellenprojekte weltweit anbietet.
