PWB der Immersions-Golddoppeltes mit Seiten versehenes hohen Temperatur für Automobil

MOQ:	1PCS
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000PCS pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

CHINA

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-507.V1.0

Base material:

FR-4 IT-180ATC

PCB thickness:

1.63-1.68mm

Copper weight:

Surface finish:

Immersion gold

Hervorheben:

Doppeltes mit Seiten versehenes PWB der hohen Temperatur

PWB der Immersions-Goldhohen temperatur

Automobilpwb der hohen Temperatur

Produktbeschreibung

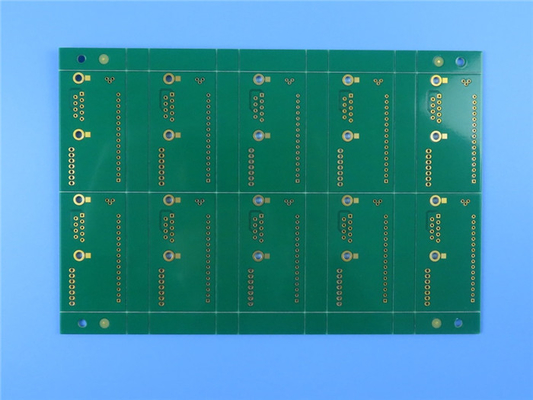

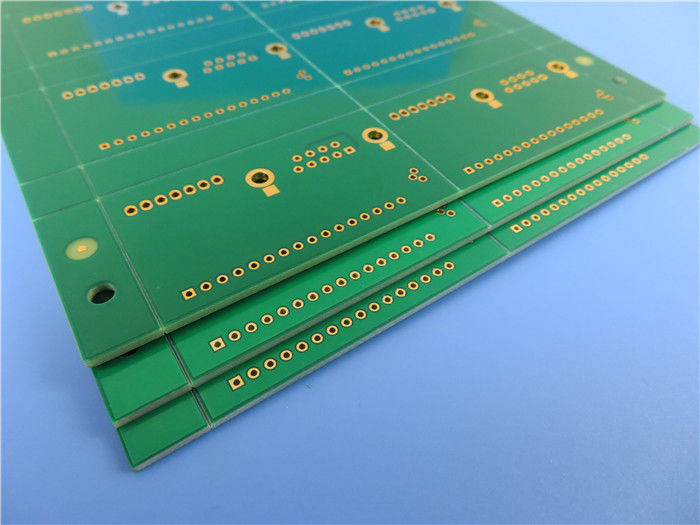

High Tg Printed Circuit Board auf IT-180ATC mit Immersion Gold hergestellt Zwei-seitigPCB mit hoher Temperatur

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

Kurze Einleitung

Dies ist ein standardmäßiges doppelseitiges Hochtemperatur-PCB, das auf ITEQs IT-180ATC-Laminat hergestellt wird.6 mm Dicke und 2 Unzen KupfergewichtDie wichtigsten Oberflächen umfassen ein Eintauchen von Gold auf Pads und einen grünen Lötmaskenschutz für das Substrat.

Anwendungen

Automobilindustrie (ECU für den Maschinenraum)

Hintergrundflächen

Datenspeicherung

Server und Netzwerke

Telekommunikation

PWB der Immersions-Golddoppeltes mit Seiten versehenes hohen Temperatur für Automobil 0

PCB-Parameter

Artikel	Beschreibung	Anforderung	Tatsächlich	Ergebnis
1. Laminat	Art des Materials	FR-4 IT-180ATC	FR-4 IT-180ATC	ACC
	Tg	170°C	170°C	ACC
	Lieferant	ITEQ	ITEQ	ACC
	Stärke	10,6 ± 10% mm	1.63-1.68mm	ACC
2.Schichtdicke	Hohlwand	≥ 25 μm	26.51 μm	ACC
	Ausgerichtet auf Kupfer	35 μm	410,09 μm	ACC
	Innere Kupfer
3- Soldiermaske.	Art des Materials	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Farbe	Grün	Grün	ACC
	Steifigkeit (Stiftprüfung)	≥ 4H oder mehr	5h	ACC
	S/M Dicke	≥ 10 μm	20.11 μm	ACC
	Standort	Beide Seiten	Beide Seiten	ACC
4. Komponentenmarkierung	Art des Materials	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Farbe	Weiß	Weiß	ACC
	Standort	C/S	C/S	ACC
5. Peelbare Lötmaske	Art des Materials
	Stärke
	Standort
6. Identifizierung	UL-Kennzeichnung	- Ja, das ist es.	- Ja, das ist es.	ACC
	Datumskode	WJJJ	2121	ACC
	Markierung	Lötseite	Lötseite	ACC
7Oberflächenbearbeitung.	Methode	Immersionsgold	Immersionsgold	ACC
	Zinndicke
	Nickeldicke	3 bis 6 μm	40,06 μm	ACC
	Golddicke	00,05 μm	00,056 μm	ACC
8. Normativität	RoHS	Richtlinie 2009/72/EG des Europäischen Parlaments und des Rates	- Ich weiß.	ACC
8. Normativität	REACH	Richtlinie 1907/2006	- Ich weiß.	ACC
9.Ringring	Min. Linienbreite (mil)	5 Millimeter	4.8 Mil	ACC
9.Ringring	Min. Abstand (mil)	5 Millimeter	5.2 Mil	ACC
10.V-Rohre	Winkel	30o	30o	ACC
10.V-Rohre	Restdicke	00,4 ± 0,1 mm	0.43mm	ACC
11- Ich habe mich geirrt.	Winkel
11- Ich habe mich geirrt.	Größe
12. Funktion	Elektrische Prüfung	100% genehmigt	100% genehmigt	ACC
13Aussehen.	IPC-Klassenstufe	IPC-A-600J und 6012D Klasse 2	IPC-A-600J und 6012D Klasse 2	ACC
	Sichtprüfung	IPC-A-600J und 6012D Klasse 2	IPC-A-600J und 6012D Klasse 2	ACC
	Warp und Twist	¥ 0,7%	0.21%	ACC
14. Zuverlässigkeitsprüfung	Bandprüfung	Kein Schälen	- Ich weiß.	ACC
	Lösungsmittelprüfung	Kein Schälen	- Ich weiß.	ACC
	Versuch der Schweißfähigkeit	265 ± 5°C	- Ich weiß.	ACC
	Thermische Belastungstest	288 ± 5°C	- Ich weiß.	ACC
	Ionenkontaminationstest	¢ 1,56 μg/cm2	00,56 μg/cm2	ACC

Messung des Lochdurchmessers (Einheit: mm), Toleranz: PTH±0.075; NPTH±0.05

Schließcode	PTH	Notwendig	Tatsächlicher Wert				Ergebnis
1	Y	0.400	0.400	0.425	0.425	0.400	ACC
2	Y	0.450	0.450	0.500	0.475	0.450	ACC
3	Y	0.600	0.600	0.650	0.625	0.600	ACC
4	Y	0.725	0.750	0.775	0.775	0.750	ACC
5	Y	0.850	0.850	0.825	0.850	0.825	ACC

PWB der Immersions-Golddoppeltes mit Seiten versehenes hohen Temperatur für Automobil 1
