Hohes PWB-Brett Tg-gedruckter Schaltung FR4 mit Immersions-Gold

Hohe Tg Druckplatten(PCB)Erbaut auf 1,6 mm TU-872 SLK Sp (Low DK FR-4) mit Immersion Gold

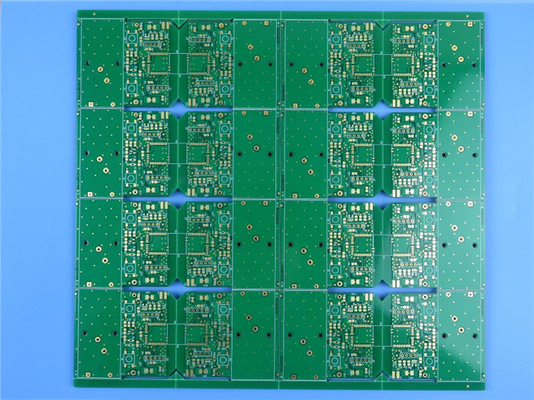

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

Kurze Einleitung

Dies ist eine Art von Low DK/DF FR-4 PCB, das auf TU-872 SLK Sp-Material gebaut ist. Es ist auf 4 Schichten Kupfer mit jeweils 1 Unz Schicht, Beschichtung Immersion Gold und grüne Lötmaske gefertigt.Enddicke ist 1.6 mm +/- 10%. Eine Platte besteht aus 16 Stücken.

Typische Anwendungen

1Funkfrequenz

2Backpanel, Hochleistungsrechner

3. Linienkarten, Lagerung

4- Server, Telekommunikation, Basisstation

5. Büro-Router

PCB-Spezifikationen

PCB mit hohem Tg

Die thermischen Eigenschaften des Harzsystems sind durch die Glasübergangstemperatur (Tg) gekennzeichnet, die immer in °C ausgedrückt wird. Die am häufigsten verwendete Eigenschaft ist die thermische Ausdehnung.Bei der Messung der Expansion gegenüber der Temperatur, erhalten wir eine Kurve, wie in der folgenden Abbildung gezeigt. Die Tg wird durch die Schnittstelle der Tangente der flachen und steilen Teile der Expansionskurve bestimmt. Unterhalb der Glasübergangstemperatur,Das Epoxidharz ist steif und glasartig, wenn die Glasübergangstemperatur überschritten wird, verwandelt es sich in einen weichen und gummiartigen Zustand.

Bei den am häufigsten verwendeten Epoxidharzenarten (FR-4) liegt die Glasübergangstemperatur im Bereich von 115-130 °C.die Glasübergangstemperatur leicht überschritten wird. Die Platte erweitert sich in der Richtung der Z-Achse und betont das Kupfer der Lochwand. Die Ausdehnung von Epoxidharz ist bei Überschreitung von Tg etwa 15 bis 20 Mal größer als bei Kupfer.Dies bedeutet eine gewisse Gefahr von Wand-Riss in überzogenen durchlässigen LöchernUnterhalb der Glasübergangstemperatur beträgt das Ausdehnungsverhältnis zwischen Epoxid und Kupfer nur das Dreifache.Hier ist also das Risiko des Rissens vernachlässigbar..

Die Tg-Werte der allgemeinen Platten liegen bei über 130 Grad Celsius, die hohen Tg-Werte liegen im Allgemeinen bei über 170 Grad Celsius, die mittleren Tg-Werte liegen bei etwa 150 Grad Celsius.

PCB-Boards mit einem Tg ≥ 170 °C werden normalerweise als PCB mit hohem Tg bezeichnet.
