Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Hochleistung geändertes Epoxid-Harz FR-4 | Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) | PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Matt Blues, Gelben, Roten etc. des Grüns, des Schwarzen, Matt Blacks, des Blaus. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| Oberflächenende: | HDI, über in Auflage, Widerstand-Steuerung, machen über/begraben über, Rand-Überzug, BGA, Countsunk- | ||
| Markieren: | Niedriges DK FR4 PWB-Brett,Mehrschichtiges Brett PWB-FR4,Hochleistung FR4 PWB-Brett |
||
Zuverlässigkeits-Leiterplatte niedrigen DK/DFfr-4 PWBs hohes thermisches (PWB) mehrschichtiges PWB TU-872

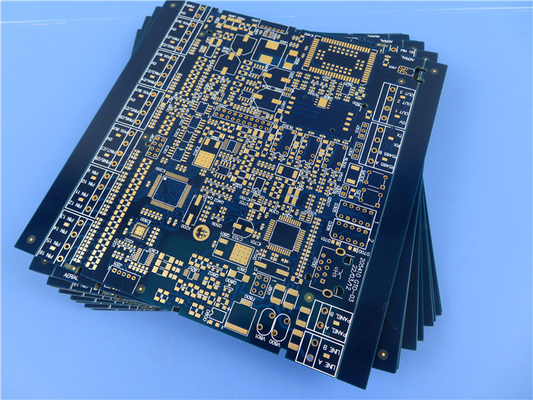

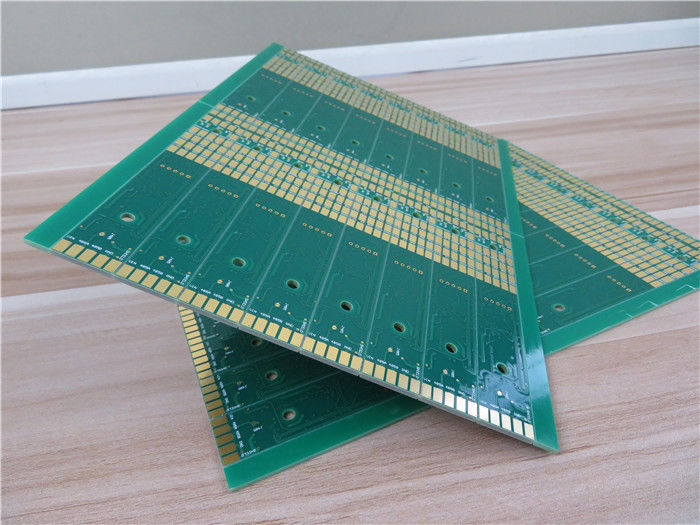

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
TU-872 SLK SP basiert auf einem Hochleistung geänderten Epoxid-Harz FR-4. Dieses Material ist mit neuem gesponnenem Glas verstärkt und entworfen mit niedriger Extradielektrizitätskonstante und niedrigem Verlustfaktor für dämpfungsärme und Hochfrequenzleiterplattehochgeschwindigkeitsanwendung. TU-872 SLK SP-Material ist für bleifreien Prozess des Umweltschutzes und auch kompatibel mit Prozessen FR-4 passend. TU-872 SLK SP lamelliert auch Ausstellung ausgezeichnetes CTE, überlegene Chemikalienbeständigkeit, Feuchtigkeitsbeständigkeit, Wärmebeständigkeit, CAF-Widerstand und Härte, die durch ein Allylnetz erhöht wird, das Mittel bildet.
Hauptmerkmale
1. Ausgezeichnete elektrische Eigenschaften
2. Dielektrizitätskonstante weniger als 3,5
3. Verlustfaktor weniger als 0,010
4. Ausgezeichnete, stabile und flache Dk-/Dfleistung
5. Kompatibel mit den meisten Prozessen FR-4
6. Bleifreier Prozess kompatibel
7. Verbesserte thermische Expansion der Zachse
8. Anti-CAF-Fähigkeit
9. Überlegene Masshaltigkeit, Stärkeeinheitlichkeit und Flachheit
10. Ausgezeichnetes Durchloch und lötende Zuverlässigkeit
Unsere PWB-Fähigkeiten (TU-872 SLK SP)
| PWB-Material: | Hochleistung geändertes Epoxid-Harz FR-4 |
| Bezeichnung: | TU-872 SLK SP |
| Dielektrizitätskonstante: | < 3=""> |
| Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| PWB-Stärke: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Matt Blues, Gelben, Roten etc. des Grüns, des Schwarzen, Matt Blacks, des Blaus. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn, Immersions-Silber ETC…. |
| Technologie: | HDI, über in Auflage, Widerstand-Steuerung, machen über/begraben über, Rand-Überzug, BGA, Countsunk-Löcher etc. blind. |
Hauptanwendungen
1. Hochfrequenz
2. Rückseite, Hochleistungsdatenverarbeitung
3. Linecards, Lagerung
4. Server, Telekommunikation, Basisstation
5. Büro-Router
Unsere Vorteile
ISO9001, ISO14001, IATF16949, ISO13485, UL bestätigte;
Werkstatt 16000㎡;
Fähigkeit des Ertrages 30000㎡ pro Monat;
Prototyp zur umfangreichen Produktionsfähigkeit
Klasse 3 IPC-Klassen-2/IPC;
Irgendeine Schicht HDI PCBs;
Lieferung rechtzeitig: >98%
Kundenbeanstandungsrate: <1>
Typische Eigenschaften (TU-872 SLK SP)
| Typische Werte | Konditionierung | IPC-4101 /126 | |
| Thermal | |||
| Tg (DMA) | 220°C | ||
| Tg (DSC) | 200°C | > 170°C | |
| Tg (TMA) | 190°C | E-2/105 | |
| TD (TGA) | 340°C | > 340°C | |
| CTE-xachse | 12~15 ppm/°C | N/A | |
| CTE-yachse | 12~15 ppm/°C | E-2/105 | N/A |
| CTE-zachse | 2,30% | < 3=""> | |
| Wärmebelastung, Lötmittel-Floss, 288°C | > sek 60 | > sek 10 | |
| T260 | Minute 60 | > Minute 30 | |
| T288 | Minute 20 | E-2/105 | > Minute 15 |
| T300 | Minute 5 | > Minute 2 | |
| Entflammbarkeit | 94V-0 | E-24/125 | 94V-0 |
| DK U. DF | |||
| Genehmigung (RC 50%) @10GHz | 3,5 | ||
| Verlust-Tangente (RC 50%) @10GHz | 0,008 | ||
| Elektrisch | |||
| Genehmigung (RC50%) | |||
| 1GHz (SPC method/4291B) | 3.6/3.4 | < 5=""> | |
| 5GHz (SPC-Methode) | 3,5 | E-2/105 | - |
| 10GHz (SPC-Methode) | 3,5 | - | |
| Verlust-Tangente (RC50%) | |||
| 1GHz (SPC method/4291B) | 0.006/0.004 | ||
| 5GHz (SPC-Methode) | 0,007 | E-2/105 | < 0=""> |
| 10GHz (SPC-Methode) | 0,008 | ||
| Spezifischer Durchgangswiderstand | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| Oberflächenwiderstandskraft | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| Elektrische Stärke | > 40 KV/mm | > 30 kV/mm | |
| Dielektrischer Durchschlag | > 50 KV | N/A | |
| Mechanisch | |||
| Elastizitätsmodul | |||
| Verzerrungs-Richtung | 26 GPa | N/A | |
| Fülle-Richtung | 24 GPa | ||
| Biegefestigkeit | |||
| Der Länge nach | > 60.000 P/in | > 60.000 P/in | |
| Kreuzweise | > 50.000 P/in | > 50.000 P/in | |
| Schälfestigkeit, 1,0 Unze rtf-Cufolie | 4~7 lb/in | > 4 lb/in | |
| Wasseraufnahme | 0,13% | E-1/105+D-24/23 | < 0=""> |
