| Grundmaterial: | Fr-4 | Schichtzählung: | 12 Schichten |
|---|---|---|---|
| PWB-Stärke: | 2.0mm ±10% | PWB-Größe: | 257 x 171.5mm=1PCS=1design |
| Lötmittelmaske: | Grün | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersions-Gold |
| Markieren: | Widerstand steuerte 12 Schicht PWB,Material FR4 12 Schicht PWB,2.0mm über in Auflage PWB |
||

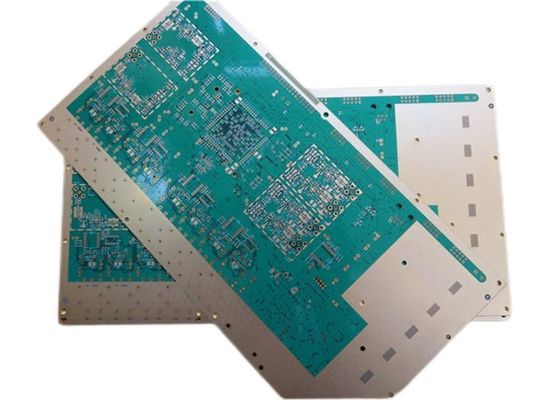

Widerstand steuerte PWB 12 Schichten hohe Tg-Leiterplatte HDI mehrschichtige PWB-Brett-auf 2.0mm FR-4
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
1,1 allgemeine Beschreibung
Dieses ist eine Art Widerstand kontrolliertes PWB, das auf Material FR-4 mit Tg 175°C für die Anwendung der Signalübertragung errichtet wird. Es ist ein Brett mit 12 Schichten mit 2,0 Millimeter stark. Es enthält vias 2+N+2 HDI (sehen Sie den Stackup u. die vias). Weiße Silkscreens (Taiyo) sind auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen. werden Signalspurnwiderstand und Differenzialpaarwiderstand auf Schichten gesteuert. Sehen Sie die Zeichnung unten. Das Grundmaterial ist von ITEQ. Gesamtes Gremium liefert mit einzelnem oben. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Bretter für Versand verpackt.
Signal Trace Impedance Control
| Trace Layer | Trace Width (Mil) | Trace Impedance (Ohm) | Präzision | Bezugsschicht |
| Oberschicht | 4 | 50 | ±10% | Mittel-Schicht 1 |
| L03, Mittel-Schicht 2 | 4 | 50 | ±10% | Mittel-Schicht 1 |
| L10, Mittel-Schicht 9 | 4 | 50 | ±10% | Mittel-Schicht 7, Mittel-Schicht 10 |
| Untere Schicht | 4 | 50 | ±10% | Mittel-Schicht 10 |
Differenzial passt Widerstand-Steuerung zusammen
| Schicht | Trace Width/Raum (Mil) | Trace Impedance (Ohm) | Präzision | Frequenz (MHZ) |
| Oberschicht | 3.1 / 5,5 | 100 | ±10% | Mittel-Schicht 1 |
| Oberschicht | 4.0 / 5,1 | 90 | ±10% | Mittel-Schicht 1 |
| L03, Mittel-Schicht 2 | 3.1 / 5,9 | 100 | ±10% | Mittel-Schicht 1, Mittel-Schicht 4 |
| L06, Mittel-Schicht 5 | 4.0 / 7,4 | 100 | ±10% | Mittel-Schicht 4, Mittel-Schicht 6 |
| L06, Mittel-Schicht 5 | 4.0 / 4,7 | 90 | ±10% | Mittel-Schicht 4, Mittel-Schicht 6 |
| L07, Mittel-Schicht 6 | 4.0 / 7,4 | 100 | ±10% | Mittel-Schicht 5, Mittel-Schicht 7 |
| L07, Mittel-Schicht 6 | 4.0 / 4,7 | 90 | ±10% | Mittel-Schicht 5, Mittel-Schicht 7 |
| L10, Mittel-Schicht 9 | 3.1 / 5,9 | 100 | ±10% | Mittel-Schicht 7, Mittel-Schicht 10 |
| Untere Schicht | 4.0 / 5,5 | 100 | ±10% | Mittel-Schicht 10 |
| Untere Schicht | 4.0 / 5,1 | 90 | ±10% | Mittel-Schicht 10 |
1,2 Eigenschaften und Nutzen
Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃.
Zeit der langen Lagerung (es kann für mehr als 1-jähriges im Vakuumbeutel gespeichert werden)
Verbesserte die Geschwindigkeit der Signalübertragung
PWB-Herstellung auf erforderlichen Spezifikationen.
Schnell und pünktliche Lieferung
UL erkannte und Richtungweisend-konformes RoHS
Prototyp PWB-Fähigkeit
1,3 Anwendungen
Solarladegerät
GPS-Empfänger
Wi-FI-Antenne
Drahtloser Router USBs
Telefonsysteme
1,4 Parameter- und Leistungsblatt
| PWB-GRÖSSE | 257 x 171.5mm=1PCS=1design |
| BRETT-ART | Mehrschichtiges PWB |
| Zahl von Schichten | 12 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | JA |
| SCHICHT STACKUP | Kupfer ------- SPITZEN-17um (1oz) +plate 25um |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- L02 32um (1oz) | |
| 150um Kern FR-4 | |
| Kupfer ------- L03 18um (0.5oz) | |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- L04 18um (0.5oz) | |
| 150um Kern FR-4 | |
| Kupfer ------- L05 18um (0.5oz) | |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- L06 18um (0.5oz) | |
| 813um Kern FR-4 | |
| Kupfer ------- L07 18um (0.5oz) | |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- L08 18um (0.5oz) | |
| 150um Kern FR-4 | |
| Kupfer ------- L09 18um (0.5oz) | |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- L10 18um (0.5oz) | |
| 150um Kern FR-4 | |
| Kupfer ------- L11 35um (1oz) | |
| 130 um prepreg 1080 x 2 | |
| Kupfer ------- BOT 17um (0.5oz) +plate 25um | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 4 Mil/4 |
| Minimale/maximale Löcher: | 0,25 Millimeter/3,0 Millimeter |
| Zahl von verschiedenen Löchern: | 26 |
| Zahl von Bohrlöchern: | 4013 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | Einzelner Signal-Widerstand und differenzialer Paar-Widerstand |
| BRETT-MATERIAL | |
| Glasepoxid: | FR-4, ITEQ IT-180, Tg>175℃, äh<5> |
| Abschließende Folie extern: | 1oz |
| Abschließende Folie intern: | 1oz |
| Abschließende Höhe von PWB: | 2.0mm ±10% |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Gold (ENIG) (µ 2 µ“ über 100“ Nickel) |
| Löten Sie Maske, auf zuzutreffen: | Spitzen- und unter, Minimum 12micon. |
| Lötmittel-Masken-Farbe: | Grün, PSR-2000GT600D, Taiyo lieferte. |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Weiß, IJR-4000 MW300, Taiyo Supplied. |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Überzogen durch Loch (PTH), über tented. Vin in der Auflage unter BGA-Paket |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" (0.15mm) |
| Brettüberzug: | 0,0030" (0.076mm) |
| Bohrgerättoleranz: | 0,002" (0.05mm) |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
1,5 Widerstand PWB und Impedanzanpassung
Der Wellenwiderstand des Leiters auf der Leiterplatte ist ein wichtiger Indikator des Schaltplans, besonders im PWB-Entwurf des Hochfrequenzstromkreises. Ob der Wellenwiderstand des Leiters konsequent ist und das Zusammenbringen mit dem Wellenwiderstand, der durch das Gerät oder das Signal erfordert wird, muss in Erwägung gezogen werden. Deshalb müssen diese zwei Konzepte im Zuverlässigkeitsentwurf von PWB-Entwurf Aufmerksamkeit gezahlt werden.
Es gibt eine Vielzahl der Signalübertragung im Leiter der Leiterplatte. Um die Übertragungsgeschwindigkeit zu erhöhen, muss es seine Frequenz erhöhen. Wegen der Faktoren des Stromkreises selbst wie Radierung, Stapelstärke, Spurbreite und so weiter, ist es verursacht Änderungen des Widerstandwertes, mit dem Ergebnis seiner Signalverzerrung unterschiedlich. Deshalb sollte der Widerstandwert des Leiters auf Hochgeschwindigkeitsleiterplatte innerhalb eines bestimmten Bereiches gesteuert werden, bekannt als die „Widerstandsteuerung“. Die Faktoren, die den Widerstand der PWB-Verdrahtung beeinflussen, sind hauptsächlich die Breite der kupfernen Bahn, die Stärke der kupfernen Bahn, die Dielektrizitätskonstante des Nichtleiters, die Stärke des Nichtleiters, die Stärke der Auflage, der Weg der Krautschicht, die Drähte um die Verdrahtung, etc. So muss der Widerstand der Verdrahtung auf dem Brett im Entwurf des PWBs gesteuert werden, um Signalreflexion und andere elektromagnetische Störungs- und Signalintegritätsfragen soweit wie möglich zu vermeiden, um der Stabilität des tatsächlichen Gebrauches von dem PWB-Brett zu garantieren. Sie können dich auf die entsprechende empirische Formel für die Berechnungsmethode der Mikrobandleiterlinie und des Streifenleiters Widerstand beziehen auf PWB-Brett.
