Produktdetails:
Zahlung und Versand AGB:
|
PCB-Dicke: | 0,8mm ±0,1 | PCB-Größe: | 120 x 60 mm = 1 nach oben |
---|---|---|---|
Lötmaske: | Schwarz | Seidenfilter: | Weiß |
Kupfergewicht: | 35um ((1 oz) + Platte TOP-Schicht, 35um ((1 oz) + Platte BOT-Schicht | Oberflächenbearbeitung: | Immersionsgold |
Hervorheben: | Doppeltes 30mil versah takonisches PWB mit Seiten,120mm langes takonisches PWB,Takonische Leiterplatte |
RF-35 RF High Tg PCB 30mil doppelseitige Hochfrequenz-Druckschaltplatte Beschichtung Immersion Gold und schwarze Lötmaske

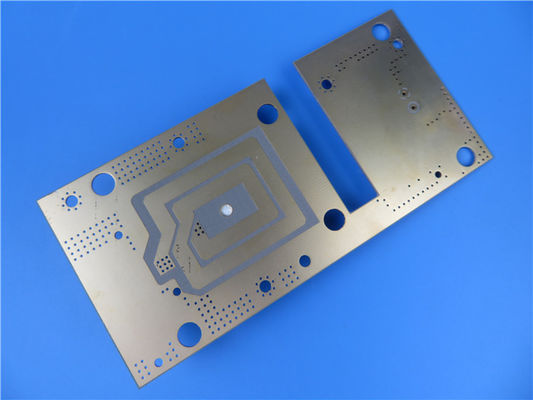

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Kurze Einleitung
Dies ist eine Art von ORCER (Organic Ceramic) RF-35 Hochfrequenz-PCB. Es ist auf einem 30mil-Kern mit 2oz Kupfer auf der oberen und unteren Schicht gebaut.Es ist 120 mm lang und 60 mm breit, mit Gold-Eintauchen auf den Pads.Die untere Schicht ist offen für Luft mit Goldoberfläche, wie wir gesehen haben.
PCB-Spezifikationen
PCB-Größe | 120 x 60 mm = 1 nach oben |
TYPE des Boards | Doppelseitige PCB |
Anzahl der Schichten | 2 Schichten |
Oberflächenbefestigungskomponenten | - Ja, das ist es. |
Durch Lochkomponenten | Nein |
Layer Stackup | Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht |
RF-35 0,762 mm | |
Kupfer ------- 35um ((1 oz) + Platte BOT Schicht | |
Technik | |
Mindestspuren und Raum: | 7.0 Mil / 7.0 Mil |
Mindest- und Höchstlöcher: | 0.5 mm / 0.5 mm |
Anzahl der verschiedenen Löcher: | 1 |
Anzahl der Bohrlöcher: | 8 |
Anzahl der geschliffenen Schlitze: | 1 |
Anzahl der inneren Ausschnitte: | 1 |
Impedanzkontrolle: | Nein |
Zahl des Goldfingers: | 0 |
BORT-Material | |
Epoxiglas: | RF-35 0,762 mm |
Endfolie äußerlich: | 20,0 Unzen |
Endfolie im Inneren | N/A |
Endhöhe der PCB: | 0.8 mm ± 0.1 |
Beschichtung und Beschichtung | |
Oberflächenbearbeitung | Eintauchgold, 75% |
Lötmaske gilt für: | Oberste Schicht |
Farbe der Lötmaske: | Schwarz |
Typ der Lötmaske: | Kuangshun |
Kontur/Schnitt | Routing |
Markierung | |
Seite der Komponentenlegende | Oberste Schicht |
Farbe der Komponentenlegende | Weiß |
Herstellername oder -logo: | N/A |
Durch | Durchlöchert (PTH), Mindestgröße 0,5 mm. |
BEMERKUNG der Entflammbarkeit | 94V-0 |
Dimensionstoleranz | |
Ausmaß des Umrisses: | 0.0059" |
Plattierung: | 0.0029" |
Toleranz für Bohrungen: | 0.002" |
TEST | 100% elektrischer Test vor der Lieferung |
Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
Dienstleistungsbereich | Weltweit, weltweit. |
Taconische RF-PCB
Neben RF-35 gibt es in unserem Haus auch andere Arten von Taconic-RF-PCB, wie RF-10 ((10mil,20mil, 25mil, 60mil und 125mil), RF-30A ((10mil, 20mil, 30mil, 40mil und 60mil), RF-35TC ((10mil, 20mil,30 ml), RF-60TC ((10mil, 20mil, 30mil, 60mil und 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil und 60mil) usw. Die DK liegt zwischen 2,97 und 10,2 usw.
Anwendungen:
Leistungsverstärker
Filter und Kupplungen
Passive Komponenten
AnderePCB Verfügbar MAterial
FR-4 Tg>135, hohe Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A usw.)
Für die Berechnung der Verbrennungsmenge ist der Gesamtbetrag der Verbrennungsmenge zu berücksichtigen.
Rogers RT/Duroid 5880, RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC usw.
Rogers TMM4, TMM10, Kappa 438 usw.
PTFE F4B (DK2).2DK2.65DK2.85DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 usw.
AD450, AD600, TC350 usw.
NELCO N4000, N9350, N9240
PCB mit Metallkern, 1W/MK-3W/MK Material
Flexible PCBs
Zuständigkeiten
2500-3000 Typen pro Monat.
Dienstleistungsbereich
Nordamerika, Ozeanien, Südostasien, Osteuropa, Afrika, Lateinamerika, West- und Südeuropa, Nordeuropa, Zentral- und Südasien, Mittlerer Osten.
