Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-171.V1.0

Basismaterial:

PTFE-Keramik-Fiberglas

Schichtanzahl:

Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte

Leiterplattendicke:

10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)

PCB-Größe:

≤400 mm x 500 mm

Lötmaske:

Grün, Schwarz, Blau, Gelb, Rot usw.

Kupfergewicht:

0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)

Oberflächenveredlung:

Blankes Kupfer, HASL, ENIG, Tauchsilber, Tauchzinn, OSP etc..

Hervorheben:

takonisches PWB Rf-60mil

Hybrides Rf-takonisches PWB

Organisches keramisches Laminat takonisches PWB

Produktbeschreibung

RF-35 Taconic Hochfrequenzplatine mit DK 3,5 Tg 315℃10mil 20mil 30mil 60mil HF-Leiterplatte

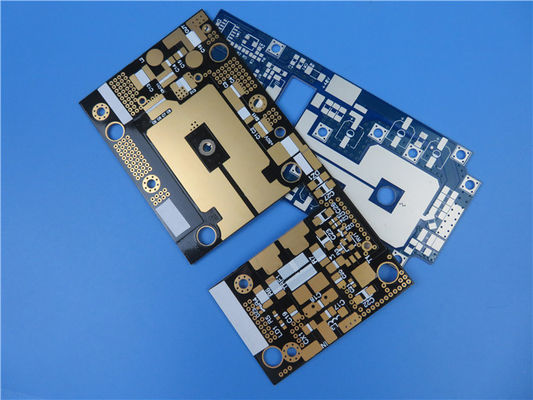

(Leiterplatten sind Sonderanfertigungen, das gezeigte Bild und die Parameter dienen nur als Referenz)

RF-35 ist ein organisch-keramisches Laminatmaterial aus der ORCER-Produktfamilie (Organic Ceramic) von Taconic.Es basiert auf einer gewebten Glasverstärkung.RF-35 ist das Ergebnis von Taconics Expertise sowohl in der keramischen Fülltechnologie als auch in der beschichteten Polytetrafluorid (PTFE)-Glasfaser.

RF-35 ist die beste Wahl für kostengünstige, großvolumige kommerzielle Mikrowellen- und Hochfrequenzanwendungen. Es hat eine ausgezeichnete Schälfestigkeit für 1/2 Unze und 1 Unze Kupfer (selbst im Vergleich zu Standard-Epoxidglas), ein Schlüsselaspekt der Notwendigkeit zur Nacharbeit.

Die Tg von RF-35 übersteigt 315 ℃.Seine extrem niedrige Feuchtigkeitsabsorptionsrate und sein niedriger Verlustfaktor minimieren die Phasenverschiebung mit der Frequenz.RF-35 verwendete gewebte Stoffe im Design ergeben die stabile Dimension.Die Laminate sind normalerweise auf einer Seite oder auf beiden Seiten ordentlich mit 1/2, 1 bzw. 2 Unzen galvanisch abgeschiedenem Kupfer plattiert.

So profitieren wir von den niedrigen Kosten, der hervorragenden Schälfestigkeit, dem außergewöhnlich niedrigen Verlustfaktor, der geringen Feuchtigkeitsaufnahme und der verbesserten Oberflächenglätte.

Anwendungen

Leistungsverstärker

Filter und Koppler

Passive Bauteile

Unsere PCB-Fähigkeit (RF-35)

PCB-Material:	PTFE-Keramik-Fiberglas
Bezeichnung:	RF-35
Dielektrizitätskonstante:	3.5
Verlustfaktor	0,0018
Schichtanzahl:	Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
Kupfergewicht:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Leiterplattendicke:	10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Leiterplattendicke:
PCB-Größe:	≤400 mm x 500 mm
Lötstopplack:	Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredlung:	Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP etc..

RF-35 Typischer Wert

Eigentum	Testmethode	Einheit	Wert	Einheit	Wert
Dielektrizitätskonstante bei 1,9 GHz	IPC-TM 650 2.5.5		3.5		3.5
Verlustfaktor bei 1,9 GHz	IPC-TM 650 2.5.5		0,0018		0,0018
Feuchtigkeitsaufnahme (0,060")	IPC-TM 650 2.6.2.1	%	0,02	%	0,02
Schälfestigkeit (1/2 oz. Kupfer)	IPC-TM 650 2.4.8	lbs./linearer Zoll	>8.0	N/mm	>1,5
Schälfestigkeit (1 Unze Kupfer)	IPC-TM 650 2.4.8	lbs./linearer Zoll	>10.0	N/mm	>1.8
Dielektrischer Zusammenbruch	IPC-TM 650 2.5.6	kV	41	kV	41
Volumenwiderstand	IPC-TM 650 2.5.17.1	Ohm/cm	1,26 x 109	Ohm/cm	1,26 x 109
Oberflächenwiderstand	IPC-TM 650 2.5.17.1	Mohm	1,46 x 108	Mohm	1,46 x 108
Lichtbogenbeständigkeit	IPC TM 650 2.5.1	Sekunden	>180	Sekunden	>180
Biegefestigkeit in Längsrichtung	ASTM D790	psi	>22.000	N/mm2	>152
Biegefestigkeit quer	ASTM D790	psi	>18.000	N/mm2	>124
Wärmeleitfähigkeit	ASTM F433	W/m/K	0,24	W/m/K	0,24
Zugfestigkeit in Längsrichtung	ASTM-D 638	psi	27.000	N/mm2	187
Zugfestigkeit quer	ASTM-D 638	psi	21.000	N/mm2	145
Dimensionsstabilität in Längsrichtung	IPC-TM 650 2.4.39	ein/ein	0,00004	mm/mm	0,00004
Dimensionsstabilität quer	IPC-TM 650 2.4.39	ein/ein	-0,0001	mm/mm	-0,0001
xy WAK	ASTM D 3386 (TMA)	ppm/°C	19-24	ppm/°C	19-24
z CTE	ASTM D 3386 (TMA)	ppm/°C	64	ppm/°C	64
Entflammbarkeit	UL-94		V-0		V-0
Härte	Rockwell M-Skala		34		34

Typ		Dk
TLY-5A		2.17
TLY-5		2.20
TLY-3		2.33
TLT-0	TLX-0	2.45
TLT-9	TLX-9	2,50
TLT-8	TLX-8	2.55
TLT-7	TLX-7	2.60
TLT-6	TLX-6	2.65
TLE-95		2,95
TLC-27		2,75
TLC-30		3.00
TLC-32		3.20
RF-30		3.00
RF-35	RF-35P	3,50
RF-60		6.15
CER-10		10

Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil 0

Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil 1

Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil 2

Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil 3

Hybrid PCB Organisches Keramiklaminat RF-35 Taconic PCB 30mil 60mil 4
