| Grundmaterial: | PTFE-Keramik-Fiberglas | Schichtzählung: | Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte |
|---|---|---|---|
| PWB-Stärke: | 10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersoin-Zinn, OSP ETC…. | ||
| Markieren: | PWB-Brett Fiberglas PTFE keramisches,Fiberglas 20mil PWB-Brett,Endverstärker-Fiberglas PWB-Brett |
||

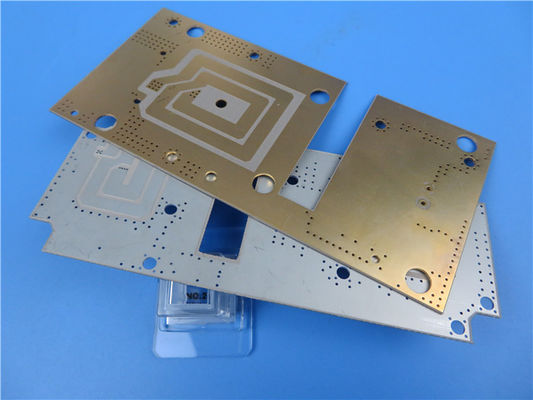

Taconic RF-35A2 PCB 20 mil (0,508 mm) 30 mil (0,762 mm) 60 mil (1,524 mm) mit Immersionsgold, Immersionssilber und blauer Maske
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Das RF-35A2-Substrat von Taconic ist auf einen extrem niedrigen Glasfaseranteil ausgelegt, um erstklassige Einfügedämpfungseigenschaften und eine gleichmäßige Dielektrizitätskonstante von 3,5 +/- 0,05 im gesamten Laminat zu erzielen.Es handelt sich um eine Art extrem verlustarmes Leistungsverstärkermaterial.
Die gleichmäßige Verteilung der Keramik im gesamten Laminat führt zu einem extrem niedrigen Wärmeausdehnungskoeffizienten in X und Y.Niedriger Modul und niedrige XY-WAK-Werte machen RF-35A2 zu einem attraktiven Material für Chipträger in der Oberflächenmontagetechnik.
RF-35A2 wird mit einem proprietären mehrstufigen Verfahren mit hervorragender dielektrischer Leistung und ausgezeichneter Kupferschälhaftung hergestellt. Der niedrige Verlustfaktor von 0,0015 bei 10 GHz ermöglicht eine maximale Leistungsübertragung, was zu einer geringen Wärmeentwicklung führt.
Vorteile:
- Das Material verfügt über verlustarme Eigenschaften, was bedeutet, dass es nicht viel Energie in Form von Wärme abgibt und eine hohe Signalintegrität aufrechterhalten kann.
- Die DK-Toleranz von +/- 0,05 stellt sicher, dass das Material eine konstante elektrische Leistung beibehält, was für Hochgeschwindigkeitskommunikationsanwendungen wichtig ist.
- Die homogene DK bedeutet, dass das Material durchgehend einheitliche elektrische Eigenschaften aufweist, was dazu beitragen kann, Signalverzerrungen zu reduzieren und die elektrische Leistung zu verbessern.
- Die ausgezeichnete Schälfestigkeit bedeutet, dass das Material eine starke Haftung zwischen den Schichten aufrechterhalten kann, was für die Aufrechterhaltung der Integrität und Zuverlässigkeit der Leiterplatte wichtig ist.
- Die geringe Feuchtigkeitsaufnahme bedeutet, dass das Material weniger anfällig für Feuchtigkeits- oder Temperaturschwankungen ist, was dazu beitragen kann, die elektrische Leistung aufrechtzuerhalten und Schäden an der Leiterplatte zu verhindern.
Unsere PCB-Fähigkeit (RF-35A2)
| PCB-Material: | PTFE-Keramik-Glasfaser |
| Bezeichnung: | RF-35A2 |
| Dielektrizitätskonstante: | 3.15 |
| Verlustfaktor | 0,0015 |
| Anzahl der Ebenen: | Doppelschicht-, Mehrschicht-, Hybrid-Leiterplatte |
| Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm) |
| Leiterplattendicke: | 10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP usw. |
Die Anwendungen sind Leistungsverstärker, Filter/Koppler, digitale Hochgeschwindigkeitskomponenten, passive Komponenten, drahtlose Antennen usw.
RF-35A2 Typische Werte
| RF-35A2 Typische Werte | |||||
| Eigentum | Testmethode | Einheit | Wert | Einheit | Wert |
| Dk bei 10 GHz | IPC-650 2.5.5.5.1(Geändert) | 3.5 | 3.5 | ||
| Df bei 10 GHz | IPC-650 2.5.5.5.1(Geändert) | 0,0015 | 0,0015 | ||
| Feuchtigkeitsaufnahme | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Dielektrischer Durchschlag | IPC-650 2.5.6/ASTM D 149 | kV | 59 | kV | 59 |
| Spannungsfestigkeit | ASTM D 149 | V/mil | 1000 | V/mm | 39.370 |
| Volumenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1(Feuchtigkeitskond.) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
| Oberflächenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1(Feuchtigkeitskond.) | Mohm | 10^8 | Mohm | 10^8 |
| Lichtbogenwiderstand | IPC-650 2.5.1 | Sekunden | 242 | Sekunden | 242 |
| Biegefestigkeit(MD) | IPC-650 2.4.4 | kpsi | 24 | N/mm2 | 165 |
| Biegefestigkeit(CD) | IPC-650 2.4.4 | kpsi | 15 | N/mm2 | 103 |
| Zugfestigkeit(MD) | ASTM D 3039 | psi | 16.800 | N/mm2 | 116 |
| Zugfestigkeit(CD) | ASTM D 3039 | psi | 11.000 | N/mm2 | 75,8 |
| Elastizitätsmodul(MD) | ASTM D 3039 | psi | 106 | N/mm2 | 8.343 |
| Elastizitätsmodul(CD) | ASTM D 3039 | psi | 106 | N/mm2 | 7.171 |
| Poissonzahl(MD) | ASTM D 3039 | 0,14 | 0,14 | ||
| Poissonzahl(CD) | ASTM D 3039 | 0,1 | 0,1 | ||
| Bruchdehnung(MD) | ASTM D 3039 | % | 1.6 | % | 1.6 |
| Bruchdehnung(CD) | ASTM D 3039 | % | 1.4 | % | 1.4 |
| Druckmodul (Z-Achse) | ASTM D 695(23°C) | kpsi | 385 | N/mm2 | 2.650 |
| Schälfestigkeit(1 Unze VLP) | IPC-650 2.4.8(Thermische Belastung) | Pfund/Zoll | 12 | N/mm | 2.1 |
| Schälfestigkeit(1 Unze VLP) | IPC-650 2.4.8.3 (150°C )(Erhöhte Temperatur) | Pfund/Zoll | 14 | N/mm | 2.5 |
| Schälfestigkeit(1 Unze VLP) | IPC-650 2.4.8 Sek.5.2.3(Proz. Chemikalien) | Pfund/Zoll | 11 | N/mm | 2 |
| Dichte(Spezifisches Gewicht) | gm/cm3 | 2.28 | gm/cm3 | 2.28 | |
| Spezifische Wärme | ASTM E 1269 (DSC)(100°C) | J/g/K | 0,99 | J/g/K | 0,99 |
| Wärmeleitfähigkeit | ASTM F 433 | W/M*K | 0,29 | W/M*K | 0,29 |
| Td | IPC-650 2.4.24.6 2% Gewichtsverlust | °C | 528 | °C | 528 |
| Td | IPC-650 2.4.24.65 % Gewichtsverlust | °C | 547 | °C | 547 |
| WAK (x) | IPC-650 2.4.41 (>RT - 125°C) | ppm/°C | 10 | ppm/°C | 10 |
| CTE (y) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
| WAK (z) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |
