| Grundmaterial: | PTFE basierte, keramisches gefülltes Fiberglas | Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
|---|---|---|---|
| PWB-thmil (0.762mm), ickness 60mil (1.524mm): | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30 | PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersoin-Zinn, OSP ETC…. | ||
| Markieren: | 60mil,das Rf-Leiterplatte beschichtet,ENDEhasl Oberflächenrf-Leiterplatte |
||
Rf-PWB errichtete auf 6,15 DK RF-60TC Beschichtung 10mil, 20mil, 30mil und 60mil mit Immersion Gold, Zinn, HASL und OSP für miniaturisierte Antenne

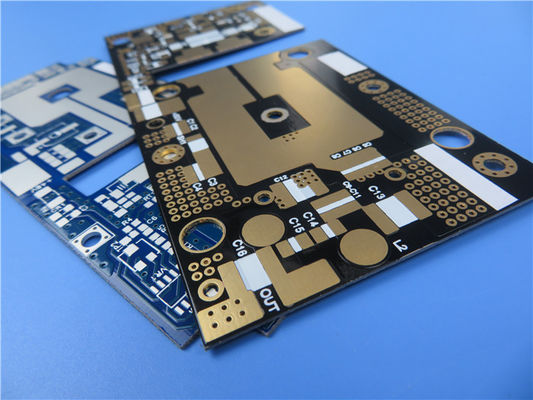

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
RF-60TC ist ein keramisch-gefülltes PolyTetraFluoride (PTFE) basiert (Fiberglassubstrat für das PWB von Rf- und Mikrowellenanwendungen der hohen Leistung. Es ist entworfen, um niedrigere Betriebstemperatur in den Anwendungen der hohen Leistung und im Markt 6.15DK zur Verfügung zu stellen. Indem Sie dielektrische Wärmeableitung verbessern und senken Sie außergewöhnlich dielektrische Verluste, einen besseren Gewinn und Leistungsfähigkeit wird in miniaturisierten Antennenanwendungen erhalten
RF-60TC erhöhte Hitzeübertragungsfunktion lässt zusätzlichen Entwurfsrand das Leben von Wirkanteilen verlängern und langfristige Zuverlässigkeit verbessern.
RF-60TC mit extrem - flaches und behandeltes Rückkupfer ist ausgezeichnet, Einfügungsdämpfung zu verringern. Basiertes Schwermetalllaminat ist auch verfügbar. RF-60TC niedriges CTE und verbesserte Masshaltigkeit machen es möglich, mehrschichtiges PWB mit verbesserter PTH-Zuverlässigkeit zu errichten.
Unsere PWB-Fähigkeit (RF-60TC)
| PWB-Material: | PTFE basierte, keramisches gefülltes Fiberglas |
| Bezeichnung: | RF-60TC |
| Dielektrizitätskonstante: | 6,15 |
| Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| PWB-Stärke: | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersoin-Zinn, OSP ETC…. |
Nutzen:
1. Verbesserte Verlusttangente
- Niedrigere Einfügungsdämpfung
- Erhöhter Antennengewinn/-leistungsfähigkeit
2. Hohe Wärmeleitfähigkeit
- Außergewöhnliches thermisches Management
- Niedrigere Betriebstemperatur
- Anwendung der höheren Energie
- Langfristige Zuverlässigkeit
3. Erhöhte Masshaltigkeit
4. Niedrige Z-Achse CTE
- Mehrschichtige Anwendung verfügbar
- Zuverlässiges überzogen durch Loch
5. Ausgezeichnete zu asphaltieren Adhäsion
- Flacheres Kupfer verfügbar
- Schwermetallrückseite verfügbar
6. Stabiles DK über Frequenz
7. Stabiles DK über Temperatur
8. Niedrige Feuchtigkeitsaufnahme
Anwendungen:
Verstärker der hohen Leistung
Miniaturisierte Antennen (GPS/FLECKEN/RFID Leser)
Filter, Koppler, Teiler
Satelliten
Typischer Wert von RF-60TC
| RF-60TC typische Werte | |||||
| Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
| DK @ 10 Gigahertz | IPC-650 2.5.5.5 .1 (geändert) | 6,15 ± 0,15 | 6,15 ± 0,15 | ||
| DF @ 10 Gigahertz | IPC-650 2.5.5.5 .1 (geändert) | 0,002 | 0,002 | ||
| TcK | ppm/°C | -3,581 | ppm/°C | -3,581 | |
| Dielektrischer Durchschlag | IPC-650 2.5.6 | KV | 55 | KV | 55 |
| Durchschlagsfestigkeit | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21.654 |
| Bogen-Widerstand | IPC-650 2.5.1 | Sekunden | >180 | Sekunden | >180 |
| Feuchtigkeitsaufnahme | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Biegefestigkeit (MD) | IPC-650 2.4.4 | P/in | 10.000 | N/mm2 | 69 |
| Biegefestigkeit (CD) | IPC-650 2.4.4 | P/in | 9.000 | N/mm2 | 62 |
| Dehnfestigkeit (MD) | IPC-650 2.4.19 | P/in | 9.000 | N/mm2 | 62 |
| Dehnfestigkeit (CD) | IPC-650 2.4.19 | P/in | 7.000 | N/mm2 | 48 |
| Elastizitätsmodul (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Poissons Verhältnis (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,155 | 0,155 | ||
| Schälfestigkeit (1 Unze. ED) | IPC-650 2.4.8 | lbs/in | 8 | N/mm | 1,43 |
| Wärmeleitfähigkeit (unbekleidet) | IPC-650 2.4.50 | W/M*K | 0,9 | W/M*K | 0,9 |
| Wärmeleitfähigkeit (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Wärmeleitfähigkeit (C1/C1) | IPC-650 2.4.50 | W/M*K | 1,05 | W/M*K | 1,05 |
| Masshaltigkeit (MD) | IPC-650 2.4.39 sek. 5,4 (nachdem backen Sie) | mils/in | 0,01 | mm/M | 0,01 |
| Masshaltigkeit (CD) | IPC-650 2.4.39 sek. 5,4 (nachdem backen Sie) | mils/in | 0,69 | mm/M | 0,69 |
| Masshaltigkeit (MD) | IPC-650 2.4.39 sek. 5,5 (Wärmebelastung) | mils/in | 0,06 | mm/M | 0,06 |
| Masshaltigkeit (CD) | IPC-650 2.4.39 sek. 5,5 (Wärmebelastung) | mils/in | 0,8 | mm/M | 0,8 |
| Oberflächenwiderstandskraft | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
| Spezifischer Durchgangswiderstand | IPC-650 2.5.17.1 (nach Feuchtigkeit) | Mohm/cm | 1,0 x 108 | Mohm/cm | 1,0 x 108 |
| CTE (X, y-Achse) | IPC-650 2.4.41 (Funktelegrafie 150 °C) | ppm/°C | 9,9 | ppm/°C | 9,9 |
| CTE (z-Achse) | IPC-650 2.4.41 (Funktelegrafie 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Dichte (Dichte) | IPC-650 2.3.5 | g/cm3 | 2,84 | g/cm3 | 2,84 |
| Spezifische Wärme | IPC-650 2.4.50 | J/gK | 0,94 | J/gK | 0,94 |
| TD (2% Gew.-Verlust) | IPC - 650 2.4.24.6/TGA | °F | 930 | °C | 500 |
| TD (5% Gew.-Verlust) | IPC - 650 2.4.24.6/TGA | °F | 960 | °C | 515 |
| Entflammbarkeits-Bewertung | UL 94 | V-0 | V-0 | ||
