0.1mm Edelstahl-Unterlegscheibe SMT schablonieren PWB-Versammlung für BGA-Paket

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-954.V1.0

Grundmaterial:

Edelstahlunterlegscheibe

Schablonengröße:

520 x 420 mm =1 STK

Folienstärke:

0,05 mm, 0,06 mm, 0,08 mm, 0,1 mm, 0,12 mm, 0,15 mm, 0,18 mm, 0,2 mm

Aussehen:

Gravieren und Elektropolieren

Hervorheben:

SS gleichen SMT-Schablone aus

BGA-Paket SMT-Schablone

PWB-Versammlung SS-Shim Stencil

Produktbeschreibung

SMT-Stencil-Laser-Schnitt 0,1 mm Edelstahlschirm für BGA-Paket

1.1 Allgemeine Beschreibung

Dies ist eine Art SMT-Schablone (100% Laserschnitt), die auf 0,10 mm Edelstahlfolie mit einem Aluminiumrahmen von 520 mm x 420 mm x 20 mm gebaut ist.Squeegee-Bereich in der MitteFiducale Markierungen sind halbwegs geätzte, verborgene Anzüge für die SMT-Maschine. Sie werden mit KK-Karton (Hardcard) verpackt und in der Regel mit 2 Schablonen verpackt.

1.2 Merkmale und Vorteile

Die Datendatei wird unmittelbar zur Erstellung und Verringerung der Fehlerquote verwendet.

Die Öffnungsstellungsgenauigkeit der SMT-Vorlage ist sehr hoch: der Gesamtprozessfehler beträgt ≤ ±4 μm;

Die Öffnung der SMT-Vorlage hat eine geometrische Form, die für den Druck und die Formung von Zinnpaste von Vorteil ist.

Strenge WIP-Inspektion und -Überwachung sowie Betriebsanweisungen;

Pünktliche Lieferung: mehr als 99% Pünktlichkeit;

Kundenbeschwerdequote: < 1%

Schnelle CADCAM-Prüfung und kostenlose Angebot;

Mehr als 15 Jahre Berufserfahrung;

1.3 Anwendungen

SMD-Paket wie PLCC, QFP,0402,0201BGA und Flip Chip.

1.4 Parameter und Datenblatt

Abmessungen:	520 x 420 mm = 1 Stück
Struktur	Schablonenfolien mit Aluminiumrahmen
Ausgangsmaterial	Aus Edelstahl
Foliendicke	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Aperture eingerichtet	Laserschnitt
Aussehen	Gravierungen und Elektropolieren
Vertrauenszeichen	Durch ein Loch
Betriebsbereich:	Weltweit
Anzahl der offenen Pads:	1556
Vorteile:	a) hohe Präzision der Abmessungen; b) gute Form des Fensters; c) glattere Lochwand.
Anwendung:	CSP, BGA, 0,5 mm QFP usw. Paket

1.5 Entwurf von Öffnungslöchern für SMT-Schablonen

Typ der Komponente	Schwingung	Lötbreite	Lötlänge	Öffnungsbreite	Öffnungslänge	Schilfdicke
PLCC	1.27mm	0.65 mm	2.00 mm	0.60mm	1.95mm	0.15-0.25 mm
QFP	0.635 mm	0.35mm	1.50 mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50 mm	0.254-0.33mm	1.25mm	0.22-0.25 mm	1.20 mm	0.12-0.15 mm
QFP	0.40mm	0.25mm	1.25mm	0.20 mm	1.20 mm	0.10-0.12 mm
QFP	0.30 mm	0.20 mm	1.00 mm	0.15 mm	0.95mm	0.07-0.12 mm
0402		0.50 mm	0.65 mm	0.45mm	0.60mm	0.12-0.15 mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12 mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20 mm
BGA	1.00 mm	0.38mm		0.35mm	0.35mm	0.10-0.12 mm
BGA	0.50 mm	0.30 mm		0.28mm	0.28mm	0.07-0.12 mm
Flip-Chip	0.25mm	0.12 mm	0.12 mm	0.12 mm	0.12 mm	0.08-0.10 mm
Flip-Chip	0.20 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.05-0.10 mm

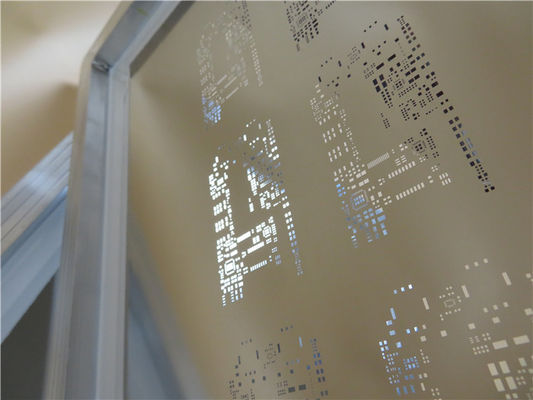

0.1mm Edelstahl-Unterlegscheibe SMT schablonieren PWB-Versammlung für BGA-Paket 6
