Ultra dünnes 0.6mm Brett PWB-FR4 6 Schicht mit Vorhängen über

Produits

Metallkern PWB

Kontakt mit uns

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Kontaktieren Sie uns jetzt

Ultra dünnes 0.6mm Brett PWB-FR4 6 Schicht mit Vorhängen über

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-496.V1.0

Grundmaterial:

Schichtzählung:

6 Schichten

PWB-Stärke:

0.6mm ±0.1

PWB-Größe:

100 x 103mm=1PCS

Lötmittelmaske:

Silkscreen:

Kupfernes Gewicht:

Äußere innere Schicht 18 der Schicht 35 um/um

Oberflächenende:

Immersions-Gold

Hervorheben:

6 Schicht FR4 PWB-Brett

0.6mm Brett PWB-FR4

0.6mm ultra dünnes PWB

Produktbeschreibung

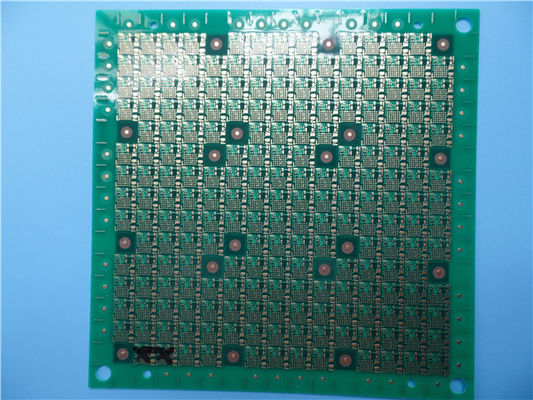

Ultradünnes PWB-mehrschichtiges dünnes PWB PWB 6 Schicht dünnes Leiterplatte 0.6mm FR-4 mit blindem über für GPS Spurhaltung

1,1 allgemeine Beschreibung

Dieses ist eine Art ultradünne Leiterplatte von 6 Schicht, die auf Substrat FR-4 mit Tg 135°C für die Anwendung von GPS Spurhaltung errichtet wird. Es ist nur 0,6 Millimeter ohne Silkscreen auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Das Grundmaterial ist von Taiwan ITEQ, das 1 herauf PWB pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 50 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen

RoHS konform und passend für thermischen Zuverlässigkeitsbedarf

Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche.

Umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert

Produkte und Herstellung werden durch autorisierte Organisationen bestätigt.

Auftrag der kleinen Menge wird angenommen

Lieferung rechtzeitig: >98%

1,3 Anwendungen

Tragbarer WiFi-Router

Geführte Handelsbeleuchtung

Dateiserver

1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE	100 x 103mm=1PCS
BRETT-ART	Mehrschichtiges PWB
Zahl von Schichten	6 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	NEIN
SCHICHT STACKUP	Kupfer ------- SPITZEN-CS 18um (0.5oz) +plate
	prepreg 4mil
	Kupfer ------- Fläche Boden-18um (0.5oz)
	4mil FR-4
	Kupfer ------- Fläche 18um (0.5oz) PWR
	prepreg 4mil
	Kupfer ------- Fläche 18um (0.5oz) PWR
	4mil FR-4
	Kupfer ------- SIG 18um (0.5oz)
	prepreg 4mil
	Kupfer ------- 18um (0.5oz) BOT PS
TECHNOLOGIE
Minimale Spur und Raum:	3mil/3mil
Minimale/maximale Löcher:	0.22/3.50mm
Zahl von verschiedenen Löchern:	25
Zahl von Bohrlöchern:	2315
Zahl von Ausfräsungen:	0
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung	nein
BRETT-MATERIAL
Glasepoxid:	FR-4, ITEQ IT140 TG>135, äh<5>
Abschließende Folie extern:	1oz
Abschließende Folie intern:	0.5oz
Abschließende Höhe von PWB:	0.6mm ±0.1
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold 0.025µm vorbei 3µm Nickel (14,4% Bereich)
Löten Sie Maske, auf zuzutreffen:	SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe:	Grün, TAIYO PSR-2000 GT600D
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	Kein Silkscreen requried.
Farbe der Teillegende	Kein Silkscreen requried.
Hersteller Name oder Logo:	Kein Silkscreen requried.
ÜBER	Überzogen durch Loch (PTH), machen Sie über und über das Mit einer Kappe bedecken auf CS und PS blind, vias, sichtbar nicht zu sein.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059" (0.15mm)
Brettüberzug:	0,0030" (0.076mm)
Bohrgerättoleranz:	0,002" (0.05mm)
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.
