Produktdetails:
Zahlung und Versand AGB:
|

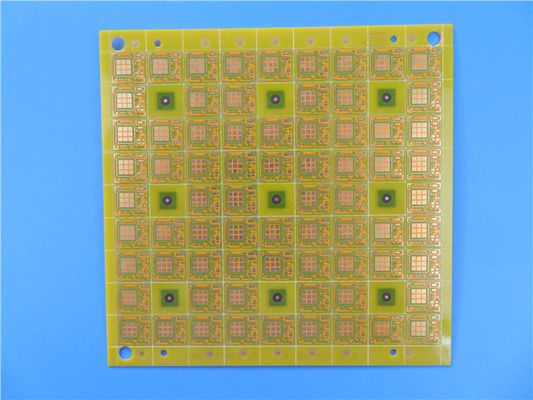

| Grundmaterial: | FR-4 | Schicht-Zählung: | 4 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0.52-0.56mm | PWB-Größe: | 100 x 105mm=72PCS |
| Lötmittelmaske: | Grün | Silkscreen: | N/A |
| Kupfernes Gewicht: | Äußere innere Schicht 18 der Schicht 35 um/um | Oberflächenende: | Immersionsgold |
| Hervorheben: | 0.5mm Brett PWB-FR4,Dünnes Brett PWB-FR4,0.5mm dünne Leiterplatte |
||
| PWB-GRÖSSE | 100 x 105mm=72PCS |
| BRETT-ART | Mehrschichtiges PWB |
| Zahl von Schichten | 4 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- SPITZEN-CS 18um (0.5oz) +plate |
| prepreg 4mil | |
| Kupfer ------- Fläche Boden-18um (0.5oz) | |
| 5mil FR-4 | |
| Kupfer ------- Fläche 18um (0.5oz) PWR | |
| prepreg 4mil | |
| Kupfer ------- Fläche 18um (0.5oz) PWR | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 4mil/4mil |
| Minimale/maximale Löcher: | 0.3/2.50mm |
| Zahl von verschiedenen Löchern: | 31 |
| Zahl von Bohrlöchern: | 2315 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Glasepoxid: | FR-4, ITEQ IT140 TG>135, äh<5> |
| Abschließende Folie extern: | 1oz |
| Abschließende Folie intern: | 0.5oz |
| Abschließende Höhe von PWB: | 0.52-0.56mm |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold 0.025µm vorbei 3µm Nickel (14,9% Bereich) |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Gelb, Taiyo PSR-2000GT600D |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | Kein Silkscreen requried. |
| Farbe der Teillegende | Kein Silkscreen requried. |
| Hersteller Name oder Logo: | Kein Silkscreen requried. |
| ÜBER | Überzogen durch Loch (PTH), über in Auflage und über das Mit einer Kappe bedecken auf CS und PS, sollten vias nicht sichtbar sein. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" (0.15mm) |
| Brettüberzug: | 0,0030" (0.076mm) |
| Bohrgerättoleranz: | 0,002" (0.05mm) |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
