Dick 3.0mm doppeltes mit Seiten versehenes PWB FR4 mit Immersions-Gold

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-492.V1.0

Grundmaterial:

Schichtzählung:

2 Schichten

PWB-Stärke:

3,0 Millimeter ±0.3

PWB-Größe:

225 x 290mm=48PCS

Lötmittelmaske:

Silkscreen:

Kupfernes Gewicht:

Oberflächenende:

Immersionsgold

Hervorheben:

Starkes doppeltes mit Seiten versehenes PWB

3.0mm doppeltes mit Seiten versehenes PWB

3.0mm starkes PWB-Brett

Produktbeschreibung

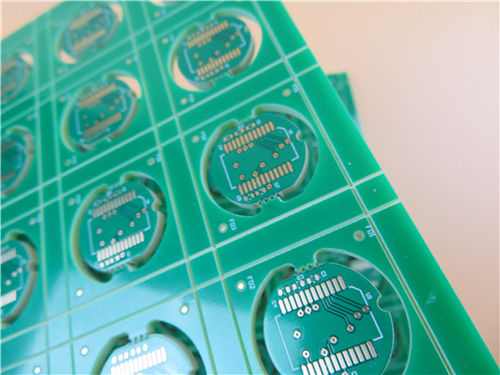

Starkes Leiterplatte 3.0mm doppeltes mit Seiten versehenes PWB errichtet auf FR-4 mit Immersions-Gold für Datenerfassung.

1,1 allgemeine Beschreibung

Dieses ist eine Art 3.0mm starkes PWB, das auf doppeltem mit Seiten versehenem Substrat FR-4 mit Tg 150°C für die Anwendung der Datenerfassung errichtet wird. Es ist kleine runde Leiterplatte panelized 48 oben. V-geschnitten (v-Nut) und Router werden auf dem Gremium, fiducial Kennzeichen sind um jedes Brett verwendet. Andere Spezifikationen sind grüne Lötmittelmaske, weißer Silkscreen und Immersionsgold. Das Grundmaterialsubstrat ist von ITEQ IT-158. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 20 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen

Es ist bleifreies kompatibles;

RoHS konform und passend für thermischen Zuverlässigkeitsbedarf;

Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche;

SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;

Geeignete Produktrate der ersten Produktion: >95%

Berufs- und erfahrene Ingenieure;

Lieferung rechtzeitig: >98%

Kundenbeanstandungsrate: <1>

1,3 Anwendungen

GPS-Verfolger

Router-Antenne

Modem 4G

1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE	225 x 290mm=48PCS
BRETT-ART	Doppeltes mit Seiten versehenes PWB
Zahl von Schichten	2 Schicht
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	nein
SCHICHT STACKUP	Kupfer ------- Oberschicht 18um (0.5oz) +plate
	FR-4 2.9mm
	Kupfer ------- Schicht 18um (0.5oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum:	Mil 10 Mil/9
Minimale/maximale Löcher:	0,4 Millimeter/0,8 Millimeter
Zahl von verschiedenen Löchern:	2
Zahl von Bohrlöchern:	27
Zahl von Ausfräsungen:	56
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung:	nein
Zahl des Goldfingers:	0
BRETT-MATERIAL
Glasepoxid:	FR-4 Tg135℃, äh<5>
Abschließende Folie extern:	1 Unze
Abschließende Folie intern:	1 Unze
Abschließende Höhe von PWB:	3,0 Millimeter ±0.3
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold (32,1%) 0.05µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen:	SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe:	Grün, PSR-2000GT600D, Taiyo Supplied.
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl, Stempellöcher.
MARKIERUNG
Seite der Teillegende	SPITZEN- und unter.
Farbe der Teillegende	Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Überzogen durch Loch (PTH), minimale Größe 0.4mm.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059"
Brettüberzug:	0,0029"
Bohrgerättoleranz:	0,002"
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.
