Substrat RoHS-Materialien FR4 einseitiges PWB bleifrei für Transformator
  • Name
  • Name
  • Name
  • Name

Substrat RoHS-Materialien FR4 einseitiges PWB bleifrei für Transformator

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-488.V1.0
Grundmaterial:
FR-4
Schichtzählung:
1 Schicht
PWB-Stärke:
1.6mm ±0.16
PWB-Größe:
108.3x 110.6mm=6PCS
Lötmittelmaske:
Glanz-Grün
Silkscreen:
Weiß
Kupfernes Gewicht:
1oz
Oberflächenende:
Lötendes Planieren der Heißluft (HASL), bleifrei
Hervorheben:

RoHS-Materialien einseitiges PWB

,

Substrat FR4 einseitiges PWB

,

RoHS einlagiges PWB

Produktbeschreibung

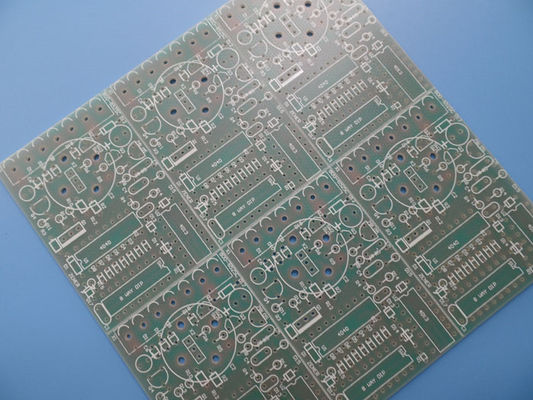

Einseitiges Leiterplatte-Zinn PWBs einfaches einlagiges/Führung überzogenes PCBs für Transformator

1,1 allgemeine Beschreibung
Dieses ist eine Art Leiterplatte mit 1 Schichten, die auf Substrat FR-4 mit Tg 130°C für die Anwendung des Transformators errichtet wird. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und HASL auf Auflagen stark. Das Grundmaterial ist von Taiwan ITEQ, das 6 herauf PWB pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen
Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃.
Ausgezeichnetes Nassmachen während des Komponentenlötens und -es kann kupferne Korrosion vermeiden.
ISO9001, ISO14001, UL bestätigte Herstellungsfabrik.
Dünnschliff und Wärmebelastungstest
RoHS-Materialien
Kein MOQ, niedrigen Kosten für Prototypen und kleine Laufquantität.

1,3 Anwendungen
Router WiFi
2,4 Gigahertz-Antenne
Mikrobandleiter-Antenne
Eingebettete Technologie

1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE 108.3x 110.6mm=6PCS
BRETT-ART Einseitiges PWB
Zahl von Schichten 1 Schicht
Oberflächenberg-Komponenten nein
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 35um (1oz)
FR-4 1,5 Millimeter
TECHNOLOGIE
Minimale Spur und Raum: 7mil/8.3mil
Minimale/maximale Löcher: 0.4/5.54mm
Zahl von verschiedenen Löchern: 9
Zahl von Bohrlöchern: 88
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung nein
BRETT-MATERIAL
Glasepoxid: FR-4 1.5mm, Tg>130℃
Abschließende Folie extern: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Lötendes Planieren der Heißluft (HASL), bleifrei, Sn>=2.54µm
Löten Sie Maske, auf zuzutreffen: Unter, Minimum 12micron
Lötmittel-Masken-Farbe: Glanz-Grün, Taiyo PSR-2000GT600D
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende Unter
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo Supplied.
Hersteller Name oder Logo: Keine spezielle Anforderung
ÜBER Nicht überzogen durch Loch (NPTH)
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

Substrat RoHS-Materialien FR4 einseitiges PWB bleifrei für Transformator 0
