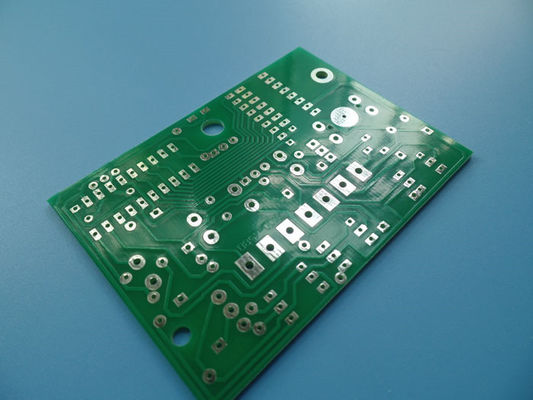

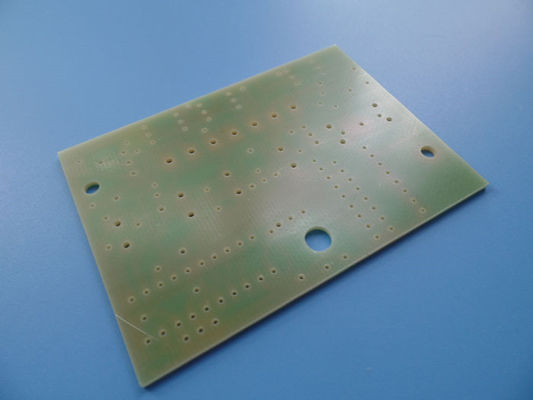

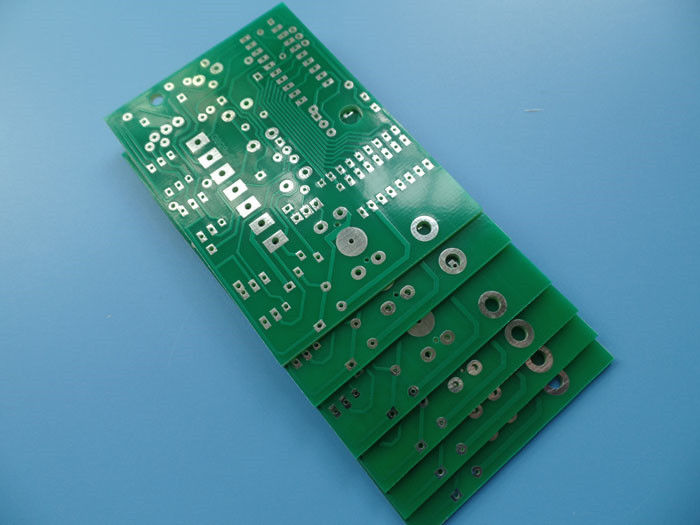

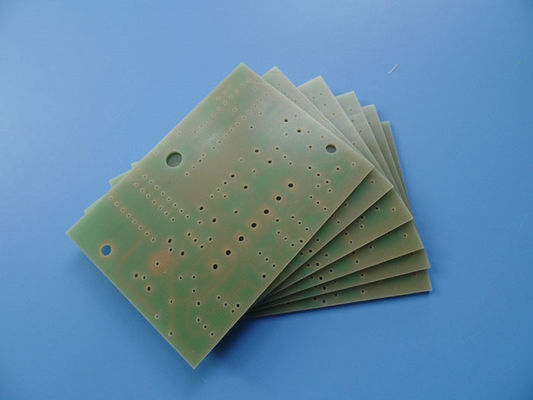

Einschichtige Leiterplatte, einseitige FR-4-Leiterplatte mit bleifreiem HASL für Schalter
1.1 Allgemeine Beschreibung
Hierbei handelt es sich um eine Art einschichtige Leiterplatte auf FR-4-Substrat mit Tg 130 °C für die Anwendung von Schaltern. Es ist 1,6 mm dick ohne Siebdruck auf grüner Lötmaske (Taiyo) und HASL auf Pads. Das Grundmaterial stammt von Taiwan ITEQ und liefert 1 Leiterplatte pro Panel. Sie werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten hergestellt. Jeweils 25 Panels werden für den Versand verpackt.
1.2 Funktionen und Vorteile
Hervorragende Benetzung beim Löten von Bauteilen und Vermeidung von Kupferkorrosion.
Richtige Fertigungsanweisung (MI)
Für neue Benutzer wird eine kostenlose Schablonenunterlage verschickt
1.3 Anwendungen
Elektromotoren
WLAN-Antenne für den Außenbereich
Wellenformgenerator
Isolierter DC-DC-Wandler
Physische Zugangskontrollsysteme
1.4 Parameter- und Datenblatt
| PCB-GRÖSSE |
62 x 41,6 mm = 1 Stück |
| BOARD-TYP |
Einseitige Leiterplatte |
| Anzahl der Schichten |
1 Schicht |
| Oberflächenmontierte Komponenten |
NEIN |
| Durchgangslochkomponenten |
JA |
| Ebenenstapel |
Kupfer ------- 35um (1oz) TOP-Schicht |
| FR-4 1,5 mm |
| TECHNOLOGIE |
|
| Minimaler Trace und Space: |
8mil/9mil |
| Mindest-/Höchstanzahl an Löchern: |
0,5/7,1 mm |
| Anzahl verschiedener Löcher: |
5 |
| Anzahl Bohrlöcher: |
47 |
| Anzahl gefräster Schlitze: |
0 |
| Anzahl interner Aussparungen: |
0 |
| Impedanzkontrolle |
NEIN |
| PLATTENMATERIAL |
|
| Glasepoxidharz: |
FR-4 1,5 mm, Tg>130℃ |
| Endgültige Folie außen: |
1 Unze |
| Endfolie innen: |
0oz |
| Endgültige Höhe der Leiterplatte: |
1,6 mm ±0,16 |
| PLATTIEREN UND BESCHICHTEN |
|
| Oberflächenbeschaffenheit |
Heißluft-Lötnivellierung (HASL), bleifrei, Sn>=2,54 µm |
| Lötstopplack auftragen auf: |
Unten, mindestens 12 Mikron |
| Farbe der Lötmaske: |
Glänzendes Grün, Taiyo PSR-2000GT600D |
| Lötmaskentyp: |
LPSM |
| KONTUR/SCHNEIDEN |
Routenführung |
| MARKIERUNG |
|
| Seite der Komponentenlegende |
kein Siebdruck erforderlich |
| Farbe der Komponentenlegende |
kein Siebdruck erforderlich |
| Name oder Logo des Herstellers: |
Keine besondere Anforderung |
| ÜBER |
Nicht plattiertes Durchgangsloch (NPTH) |
| ENTZÜNDLICHKEITSBEWERTUNG |
UL 94-V0-Zulassung MIN. |
| Maßtoleranz |
|
| Umrissmaß: |
0,0059" (0,15 mm) |
| Plattenbeschichtung: |
0,0030" (0,076 mm) |
| Bohrertoleranz: |
0,002" (0,05 mm) |
| PRÜFEN |
100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICEBEREICH |
Weltweit, global. |
1.5 Unsere Antriebsleiterplatten-Fähigkeiten 2020
1. Blind Vias, Buried Vias N+8+N
2. Flexible gedruckte Schaltungen
3. Schwere Kupferplatten 10oz
4. IPC-Klasse 2, IPC-Klasse 3
5. Bleifreie Leiterplatte (RoHS-konform)
6. Mehrschichtige Leiterplatten bis 32
7. Metallkern-Leiterplatte (MCPCB)
8. RoHS-konformer Leiterplattenhersteller
9. Starre Flex-Leiterplatte
10. HF-Leiterplatte/Hochfrequenz-Leiterplatte
11. Durchgangsloch, BGA, Goldfinger, Randkuppel
12. Via-in-Pad, gefüllte Vias
