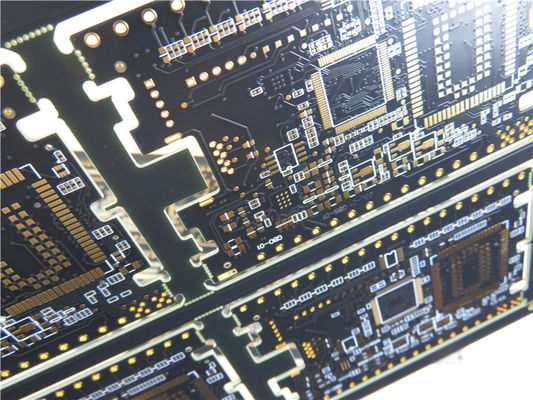

4 Schichten verkupfern 35um FR4 PWB-Brett Matt Black Mask

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-485.V1.0

Grundmaterial:

Schichtzählung:

4 Schichten

PWB-Stärke:

1.6mm

PWB-Größe:

320 x 151=6 PCS

Lötmittelmaske:

Matt-Schwarzes

Silkscreen:

Kupfernes Gewicht:

Äußere innere Schicht 18 der Schicht 35 um/um

Oberflächenende:

Immersionsgold

Hervorheben:

4 Schichten FR4 PWB-Brett-

Kupfernes 35um FR4 PWB-Brett

Kupfernes 35um 4 Schicht PWB-Brett

Produktbeschreibung

Prototyp PWB-Beispielherstellung mit dem 50 Ohm-Widerstand aufgebaut auf FR-4 mit Matt Black Mask und Immersions-Gold

1,1 allgemeine Beschreibung

Dieses ist eine Art von 4 Schichten Widerstand, die kontrolliertes PWB auf Substrat FR-4 mit Tg 170°C für die Anwendung von Positions-System aufbaute. koplanarer Widerstand von 50 Ohm mit Raum 15mil track/11mil auf unterer Schicht 4. Es ist 1,60-Millimeter-starker, weißer Silkscreen auf der matten schwarzen Lötmittelmaske, die beide Seiten und Immersionsgold auf Auflagen bedeckt. Das Grundmaterial ist FR-4 IT180 von ITEQ Corp., das gesamte Brett, das 6 PCBs pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen

Industriestandardmaterial mit hohem Tg (175℃ durch DSC) und ausgezeichneter thermischer Zuverlässigkeit;

Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃;

Ausgezeichnetes Oberflächen-planarity, hilfreich für PCBs mit BGA-Paketen, Durchfallquote während der Versammlung und des Lötens zu verringern;

Konstruktive Gestaltung verhindert Probleme an in der Produktion vor auftreten;

Variierter Versandart;

Klasse 3 IPC-Klassen-2/IPC;

1,3 Anwendungen

Rf-Generator

Spurhaltung von GPS

Phasen-Schieber

1,4 Parameter- und Leistungsblatt

PWB-GRÖSSE	320 x 151=6 PCS
BRETT-ART	Mehrschichtiges PWB
Zahl von Schichten	4 Schichten
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	JA
SCHICHT STACKUP	Kupfer ------- Oberschicht 17.8um (0.5oz) +plate
	Prepreg 0.21mm
	Kupfer ------- 17.8um (0.5oz) MidLayer 1
	FR-4 1.0mm
	Kupfer ------- 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21mm
	Kupfer ------- Schicht 17.8um (0.5oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum:	Mil 5,9 Mil/5,9
Minimale/maximale Löcher:	0,3 Millimeter/3,175 Millimeter
Zahl von verschiedenen Löchern:	9
Zahl von Bohrlöchern:	1120
Zahl von Ausfräsungen:	24
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung:	koplanarer Widerstand von 50 Ohm mit Raum 15mil track/11mil auf unterer Schicht 4
Zahl des Goldfingers:	0
BRETT-MATERIAL
Glasepoxid:	FR-4 Tg170℃, äh<5>
Abschließende Folie extern:	1 Unze
Abschließende Folie intern:	0,5 Unze
Abschließende Höhe von PWB:	1,6 Millimeter ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Immersionsgold (22,1%) 0.1µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen:	SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe:	Matt Black, PSR-2000 ME8-160PS
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZEN- und unter
Farbe der Teillegende	Weiß, S-380W, Taiyo-Marke
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Überzogen durch Loch (PTH), minimale Größe 0.3mm.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059"
Brettüberzug:	0,0029"
Bohrgerättoleranz:	0,002"
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.

1,5 Fähigkeit der schnellen Lieferung

Arten	Normale Vorbereitungs- und Anlaufzeit (≦1㎡)	Schnelle Vorbereitungs- und Anlaufzeit (≦1㎡)
2L	5 Tage	1 Tag
4L	5 Tage	2 Tage
6L	6 Tage	3 Tage
8L	7 Tage	4 Tage
10L	9 Tage	6 Tage
12L	10 Tage	6 Tage
14L	13 Tage	7 Tage
16L	14 Tage	7 Tage
18L	15 Tage	9 Tage
20L	16 Tage	10 Tage
22L	17 Tage	11 Tage
24L	18 Tage	12 Tage
26L	19 Tage	13 Tage
28L	20 Tage	14 Tage
30L	21 Tage	15 Tage
32L	22 Tage	16 Tage
>32 Schichten	Schwebend	Schwebend

Anmerkung:

1.The Vorbereitungs- und Anlaufzeit ist für neuen Auftrag.

2.Exclude Sonntag, Feiertage.

3.There ist Auftragsbeschränkung jeden Tag.

Versandzeit 4.Exclude.

spezielle Techniken 5.Exclude, wie schweres Kupfer, peelable Maske, Vorhänge/begraben über etc.

Kommunikationen 6.Exclude für die Technik von Fragen.
