PWB-Prototyp, der die mehrschichtige PWB-Leiterplatte errichtet auf FR-4 mit Rand Catellated-Überzug herstellt
1,1 allgemeine Beschreibung

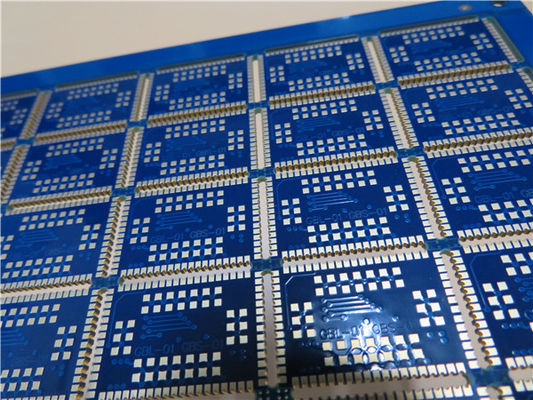

Dieses ist eine Art mehrschichtiges PWB errichtet auf Substrat FR-4 mit Tg 135°C für die Anwendung von Atomgaspedalen. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf blauer Lötmittelmaske (Onstatic) und Immersionsgold auf Auflagen stark. Das Grundmaterial ist von Shengyi, das 25 herauf PCBs pro Platte liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Platten für Versand verpackt.
1,2 Eigenschaften und Nutzen
Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃.
Guter Oxidationswiderstand und gute Wärmeableitung.
Guter Abschirmeffekt
Elektrischer Test und Hochspannungstest
8000 Arten PWB pro Monat
Keine Mindestbestellmenge. 1-teilig ist verfügbar.
Kostenloser PWB-Prototyptest
1,3 Anwendungen
GPS, das Gerät aufspürt
Elektrische Transformatoren
USB-Modem
Tragbare Tonanlagen
Spiel-Spieler
1,4 Parameter- und Leistungsblatt
| PWB-GRÖSSE |
160,06 x 114.2mm=25PCS |
| BRETT-ART |
Mehrschichtiges PWB |
| Zahl von Schichten |
4 Schicht PWB |
| Oberflächenberg-Komponenten |
JA |
| Durch Loch-Komponenten |
JA |
| SCHICHT STACKUP |
Oberschicht --- 0.018mm +plating |
| Pp. 2116 (54%) + 1080 (64%) +2116 (54%) |
| Innerlayer 1 --- 0.018mm |
| Kern FR-4 --- 0.79mm |
| Innerlayer 2 --- 0.018mm |
| Pp. 2116 (54%) + 1080 (64%) +2116 (54%) |
| Untere Schicht --- 0.018mm +plating |
| TECHNOLOGIE |
|
| Minimale Spur und Raum: |
Mil 7,8 Mil/7,1 |
| Minimale/maximale Löcher: |
0,4 Millimeter /3.175 Millimeter |
| Zahl von verschiedenen Löchern: |
5 |
| Zahl von Bohrlöchern: |
491 |
| Zahl von Ausfräsungen: |
60 |
| Zahl von internen Ausschnitten: |
0 |
| Widerstand-Steuerung: |
0 |
| Zahl des Goldfingers: |
0 |
| BRETT-MATERIAL |
|
| Glasepoxid: |
FR-4 Tg135℃, S1141, Shengyi |
| Abschließende Folie extern: |
1 Unze |
| Abschließende Folie intern: |
0,5 Unze |
| Abschließende Höhe von PWB: |
1.6mm ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN |
|
| Oberflächenende |
Immersionsgold (22,5%) 0.1µm vorbei 3µm Nickel |
| Löten Sie Maske, auf zuzutreffen: |
SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: |
Blau, R-500 Querstation, Onstatic |
| Lötmittel-Masken-Art: |
LPSM |
| CONTOUR/CUTTING |
Wegewahl |
| MARKIERUNG |
|
| Seite der Teillegende |
SPITZEN- und unter. |
| Farbe der Teillegende |
Weiß, S-380W, Taiyo |
| Hersteller Name oder Logo: |
Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER |
überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG |
Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ |
|
| Entwurfsmaß: |
0,0059" |
| Brettüberzug: |
0,0029" |
| Bohrgerättoleranz: |
0,002" |
| TEST |
100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK |
E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH |
Weltweit global. |
1,5 Fähigkeit der schnellen Lieferung
| Arten |
Normale Vorbereitungs- und Anlaufzeit (≦1m2) |
Schnelle Vorbereitungs- und Anlaufzeit (≦1m2) |
| 2L |
5 Tage |
1 Tag |
| 4L |
5 Tage |
2 Tage |
| 6L |
6 Tage |
3 Tage |
| 8L |
7 Tage |
4 Tage |
| 10L |
9 Tage |
6 Tage |
| 12L |
10 Tage |
6 Tage |
| 14L |
13 Tage |
7 Tage |
| 16L |
14 Tage |
7 Tage |
| 18L |
15 Tage |
9 Tage |
| 20L |
16 Tage |
10 Tage |
| 22L |
17 Tage |
11 Tage |
| 24L |
18 Tage |
12 Tage |
| 26L |
19 Tage |
13 Tage |
| 28L |
20 Tage |
14 Tage |
| 30L |
21 Tage |
15 Tage |
| 32L |
22 Tage |
16 Tage |
| >32 Schichten |
Schwebend |
Schwebend |
