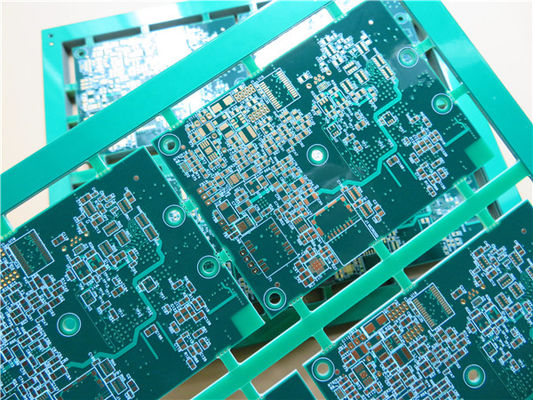

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-475.V1.0
Grundmaterial:
FR-4
Schichtzählung:
10 Schichten
PWB-Stärke:
1.6mm ±0.16
PWB-Größe:
199 x 170mm=4PCS
Lötmittelmaske:
grün
Silkscreen:
Weiß
Kupfernes Gewicht:
1oz
Oberflächenende:
Immersionsgold
Hervorheben:

10 Schicht mehrschichtige PWB-Leiterplatte

,

1.6mm mehrschichtige PWB-Leiterplatte

,

1.6mm 10 Schicht PWB

Produktbeschreibung

Differenzialer Widerstand kontrollierte PWB-Einzel-Endwiderstand-Leiterplatte 10 Schicht PWB-Brettsatellitensysteme

1,1 allgemeine Beschreibung
Dieses ist eine Art mehrschichtiges PWB errichtet auf Substrat FR-4 mit Tg 170°C für die Anwendung von Satellitensystemen mit dem Kupfer mit 10 Schichten. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Dieses ist auch ein Widerstand steuerte PWB mit 50-Ohm-einzelendwiderstand und 97 Ohm mit differenzialer Widerstandsteuerung. Das Grundmaterial ist von ITEQ, das 4 herauf PCBs pro Platte liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Platten für Versand verpackt.

1,2 Eigenschaften und Nutzen
Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten.
Die Bus-Leitungen bilden einen konstanten niedrigen Widerstand zu Boden
Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung
UL, ISO14001, TS16949 bestätigte
Müheloser, eins-zu-eins Kundendienst
Lieferung rechtzeitig: >98%

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 0

1,3 Anwendungen
GPS, das Geräte aufspürt
G-/Msignal-Verstärker
Automobilarmaturenbretter

1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE 199 x 170mm=4PCS
BRETT-ART Mehrschichtiges PWB
Zahl von Schichten 10 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 18um (0.5oz) +plate
Prepreg 0.1016mm (4mil)
Kupfer ------- flacher Boden 35um (1oz)
FR-4 0.127mm (5 Mil)
Kupfer ------- (0,5 Unze) Signal 18um SIG1
Prepreg 0,127 Millimeter (5mil)
Kupfer ------- (0,5 Unze) Signal 18um SIG2
Prepreg 0.127mm (5 Mil)
Kupfer ------- 35um (1oz) flacher PWR
FR-4 0.330mm (13mil)
Kupfer ------- flacher Boden 35um (1oz)
Prepreg 0.127mm (5 Mil)
Kupfer ------- 18 um Signal (0,5 Unze) SIG3
Prepreg 0.127mm (5 Mil)
Kupfer ------- 18 um Signal (0,5 Unze) SIG4
Prepreg 0.127mm (5 Mil)
Kupfer ------- flacher Boden 35um (1oz)
Prepreg 0.1016mm (4mil)
Kupfer ------- Signal 35um (1oz) BOT
TECHNOLOGIE
Minimale Spur und Raum: 4mil/4mil
Minimale/maximale Löcher: 0.25/4.2mm
Zahl von verschiedenen Löchern: 15
Zahl von Bohrlöchern: 850
Zahl von Ausfräsungen: 10
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: JA. Oberschicht, 7,0 Mil-Spur 50 Ohm einzelne Ende. Signalschicht der Schicht 3, differenzialer Widerstand 4.0/4.0 Mil-Spurraumes = 91 Ohm; differenzialer Widerstand 4.0/6.0 Mil-Spurraumes = 97 Ohm.
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: FR-4 TG170℃, äh<5>
Abschließende Folie extern: 1oz
Abschließende Folie intern: 1oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold (30,1%) 0.1µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen: SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe: Grün, PSR-2000 KX700G, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl, Stempellöcher.
MARKIERUNG
Seite der Teillegende SPITZEN- und unter.
Farbe der Teillegende Weiß, S-380W, Taiyo Supplied.
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER überzogen durch Loch (PTH), Minimum über 10 Mil.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 1

1,5 Widerstand PWB-Impedanzanpassung
Wenn es Signalübertragung in der Leiterplatte gibt, wird es erwartet, von der Sendeseite der Empfängerseite unter die Zustand des minimalen Energieverlustes glatt übertragen zu werden, und die Empfängerseite kann absorbiert sie vollständig ohne irgendeine Reflexion. Um diese Art des Getriebes zu erzielen, muss der Widerstand des Stromkreises dem internen Widerstand der Sendeseite gleich sein, die wird genannt „Impedanzanpassung.“
So, wenn das Signal in das PWB übertragen wird, muss der Wellenwiderstand des PWB-Brettes mit dem elektronischen Widerstand der Kopf- und Endstückkomponenten zusammengebracht werden. Sobald der Widerstandwert die Toleranz übersteigt, wird die übertragene Signalenergie, mit dem Ergebnis des unvollständigen Signals und der Signalverzerrung reflektiert, zerstreut, vermindert oder verzögert.

Impedanzanpassung ist eins der Gestaltungselemente, wenn sie Hochgeschwindigkeits-PWB-Stromkreise entwirft. Jedoch wird der Widerstandwert absolut mit dem Verdrahten des Modus bezogen. Zum Beispiel ob Verdrahtung auf der Deckschicht oder innerer Schicht, der Abstand von der Bezugsenergieschicht oder -Krautschicht, die Breite der Verdrahtung, das PWB-Material, etc. den Wellenwiderstand der Verdrahtung beeinflussen. Das heißt, kann der Widerstandwert erst nach das Verdrahten des Plans bestimmt werden, während der Wellenwiderstand, der durch verschiedene PWB-Hersteller produziert wird, auch etwas unterschiedlich ist. Die verdrahtende Planzustand der Widerstandunstimmigkeit kann nicht in der allgemeinen Simulations-Software vollständig betrachtet werden wegen der Beschränkung des Stromkreismodells, oder der mathematische Algorithmus verwendete. In diesem Fall nur einige temninators, wie Vorwiderstände, können auf dem schematischen Diagramm reserviert sein, den Effekt des unterbrochenen verdrahtenden Widerstands abzuschwächen. Die Methode, zum des Problems vollständig zu lösen versucht noch, das Vorkommen von Widerstandunstimmigkeiten zu vermeiden, wenn sie Plan verdrahtet.

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 2

produits
EINZELHEITEN ZU DEN PRODUKTEN
Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB
MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-475.V1.0
Grundmaterial:
FR-4
Schichtzählung:
10 Schichten
PWB-Stärke:
1.6mm ±0.16
PWB-Größe:
199 x 170mm=4PCS
Lötmittelmaske:
grün
Silkscreen:
Weiß
Kupfernes Gewicht:
1oz
Oberflächenende:
Immersionsgold
Min Bestellmenge:
1pcs
Preis:
USD9.99-99.99
Verpackung Informationen:
Vakuum bags+Cartons
Lieferzeit:
8-9 Werktage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
5000pcs pro Monat
Hervorheben

10 Schicht mehrschichtige PWB-Leiterplatte

,

1.6mm mehrschichtige PWB-Leiterplatte

,

1.6mm 10 Schicht PWB

Produktbeschreibung

Differenzialer Widerstand kontrollierte PWB-Einzel-Endwiderstand-Leiterplatte 10 Schicht PWB-Brettsatellitensysteme

1,1 allgemeine Beschreibung
Dieses ist eine Art mehrschichtiges PWB errichtet auf Substrat FR-4 mit Tg 170°C für die Anwendung von Satellitensystemen mit dem Kupfer mit 10 Schichten. Es ist 1,6 Millimeter mit weißem Silkscreen (Taiyo) auf grüner Lötmittelmaske (Taiyo) und Immersionsgold auf Auflagen stark. Dieses ist auch ein Widerstand steuerte PWB mit 50-Ohm-einzelendwiderstand und 97 Ohm mit differenzialer Widerstandsteuerung. Das Grundmaterial ist von ITEQ, das 4 herauf PCBs pro Platte liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Platten für Versand verpackt.

1,2 Eigenschaften und Nutzen
Bleifreie Versammlungen mit einer maximalen Rückfluttemperatur von 260℃
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten.
Die Bus-Leitungen bilden einen konstanten niedrigen Widerstand zu Boden
Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung
UL, ISO14001, TS16949 bestätigte
Müheloser, eins-zu-eins Kundendienst
Lieferung rechtzeitig: >98%

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 0

1,3 Anwendungen
GPS, das Geräte aufspürt
G-/Msignal-Verstärker
Automobilarmaturenbretter

1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE 199 x 170mm=4PCS
BRETT-ART Mehrschichtiges PWB
Zahl von Schichten 10 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 18um (0.5oz) +plate
Prepreg 0.1016mm (4mil)
Kupfer ------- flacher Boden 35um (1oz)
FR-4 0.127mm (5 Mil)
Kupfer ------- (0,5 Unze) Signal 18um SIG1
Prepreg 0,127 Millimeter (5mil)
Kupfer ------- (0,5 Unze) Signal 18um SIG2
Prepreg 0.127mm (5 Mil)
Kupfer ------- 35um (1oz) flacher PWR
FR-4 0.330mm (13mil)
Kupfer ------- flacher Boden 35um (1oz)
Prepreg 0.127mm (5 Mil)
Kupfer ------- 18 um Signal (0,5 Unze) SIG3
Prepreg 0.127mm (5 Mil)
Kupfer ------- 18 um Signal (0,5 Unze) SIG4
Prepreg 0.127mm (5 Mil)
Kupfer ------- flacher Boden 35um (1oz)
Prepreg 0.1016mm (4mil)
Kupfer ------- Signal 35um (1oz) BOT
TECHNOLOGIE
Minimale Spur und Raum: 4mil/4mil
Minimale/maximale Löcher: 0.25/4.2mm
Zahl von verschiedenen Löchern: 15
Zahl von Bohrlöchern: 850
Zahl von Ausfräsungen: 10
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: JA. Oberschicht, 7,0 Mil-Spur 50 Ohm einzelne Ende. Signalschicht der Schicht 3, differenzialer Widerstand 4.0/4.0 Mil-Spurraumes = 91 Ohm; differenzialer Widerstand 4.0/6.0 Mil-Spurraumes = 97 Ohm.
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: FR-4 TG170℃, äh<5>
Abschließende Folie extern: 1oz
Abschließende Folie intern: 1oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold (30,1%) 0.1µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen: SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe: Grün, PSR-2000 KX700G, Taiyo Supplied.
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl, Stempellöcher.
MARKIERUNG
Seite der Teillegende SPITZEN- und unter.
Farbe der Teillegende Weiß, S-380W, Taiyo Supplied.
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER überzogen durch Loch (PTH), Minimum über 10 Mil.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 1

1,5 Widerstand PWB-Impedanzanpassung
Wenn es Signalübertragung in der Leiterplatte gibt, wird es erwartet, von der Sendeseite der Empfängerseite unter die Zustand des minimalen Energieverlustes glatt übertragen zu werden, und die Empfängerseite kann absorbiert sie vollständig ohne irgendeine Reflexion. Um diese Art des Getriebes zu erzielen, muss der Widerstand des Stromkreises dem internen Widerstand der Sendeseite gleich sein, die wird genannt „Impedanzanpassung.“
So, wenn das Signal in das PWB übertragen wird, muss der Wellenwiderstand des PWB-Brettes mit dem elektronischen Widerstand der Kopf- und Endstückkomponenten zusammengebracht werden. Sobald der Widerstandwert die Toleranz übersteigt, wird die übertragene Signalenergie, mit dem Ergebnis des unvollständigen Signals und der Signalverzerrung reflektiert, zerstreut, vermindert oder verzögert.

Impedanzanpassung ist eins der Gestaltungselemente, wenn sie Hochgeschwindigkeits-PWB-Stromkreise entwirft. Jedoch wird der Widerstandwert absolut mit dem Verdrahten des Modus bezogen. Zum Beispiel ob Verdrahtung auf der Deckschicht oder innerer Schicht, der Abstand von der Bezugsenergieschicht oder -Krautschicht, die Breite der Verdrahtung, das PWB-Material, etc. den Wellenwiderstand der Verdrahtung beeinflussen. Das heißt, kann der Widerstandwert erst nach das Verdrahten des Plans bestimmt werden, während der Wellenwiderstand, der durch verschiedene PWB-Hersteller produziert wird, auch etwas unterschiedlich ist. Die verdrahtende Planzustand der Widerstandunstimmigkeit kann nicht in der allgemeinen Simulations-Software vollständig betrachtet werden wegen der Beschränkung des Stromkreismodells, oder der mathematische Algorithmus verwendete. In diesem Fall nur einige temninators, wie Vorwiderstände, können auf dem schematischen Diagramm reserviert sein, den Effekt des unterbrochenen verdrahtenden Widerstands abzuschwächen. Die Methode, zum des Problems vollständig zu lösen versucht noch, das Vorkommen von Widerstandunstimmigkeiten zu vermeiden, wenn sie Plan verdrahtet.

Einzelne Enden-Widerstand 1.6mm mehrschichtige PWB-Leiterplatte 10 Schicht PWB 2
