Kupferner Widerstand 1oz steuerte PWB 8 Schicht für drahtloses HDMI

Kupferner Widerstand 1oz steuerte PWB 8 Schicht für drahtloses HDMI

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-473.V1.0
Grundmaterial:
FR-4
Schichtzählung:
8 Schichten
PWB-Stärke:
1.6mm ±0.16
PWB-Größe:
109,3 x 107.41mm=1PCS
Lötmittelmaske:
grün
Silkscreen:
Weiß
Kupfernes Gewicht:
1oz
Oberflächenende:
Immersionsgold
Hervorheben:

Widerstand 1oz steuerte PWB

,

Der 8 Schicht-Widerstand steuerte PWB

,

Leiterplatte 1oz HDMI

Produktbeschreibung

Impedanzgesteuerte Leiterplatte Differenzimpedanz-Leiterplatte 8-Lagen-Leiterplatte für drahtloses HDMI

1.1 Allgemeine Beschreibung
Dies ist eine Art von 8-Lagen-Leiterplatte, die auf einem FR-4-Substrat mit einer Tg von 170 °C für die Anwendung von Wireless HDMI aufgebaut ist.Es ist 1,6 mm dick mit weißem Siebdruck (Taiyo) auf grüner Lötstoppmaske (Taiyo) und Immersionsgold auf Pads.Es ist auch eine impedanzgesteuerte Leiterplatte mit Single-End-Impedanz und differentieller Impedanz, die auf der oberen und unteren Schicht gesteuert wird.Das Basismaterial stammt aus Taiwan ITEQ liefert 1 Leiterplatte pro Panel.Sie werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten hergestellt.Jeweils 25 Platten werden für den Versand verpackt.

1.2 Funktionen und Vorteile
Bleifreie Baugruppen mit einer maximalen Reflow-Temperatur von 260℃
Hohe Lötbarkeit, keine Beanspruchung der Leiterplatten und weniger Verschmutzung der Leiterplattenoberfläche.
AOI-Inspektion
8000 Leiterplattentypen pro Monat
12 Stunden Angebot
Kostenlose Leiterplattenbestückung

1.3 Anwendungen
USB-Adapter
WLAN-USB-Dongle
GPRS-Modem

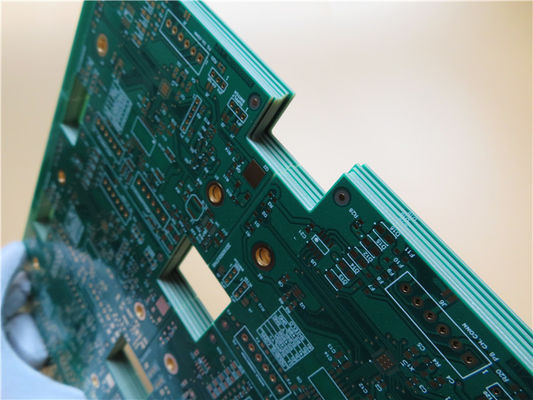

Kupferner Widerstand 1oz steuerte PWB 8 Schicht für drahtloses HDMI 0

1.4 Parameter- und Datenblatt
PCB-GRÖSSE 109,3 x 107,41 mm = 1 STK
PLATTENTYP Mehrschichtige Leiterplatte
Anzahl der Schichten 8 Schichten
Oberflächenmontierte Komponenten JA
Durchgangslochkomponenten JA
SCHICHTAUFBAU Kupfer ------- 18um (0,5 Unzen) + Platte TOP-Schicht
Prepreg 7628 (43 %) 0,195 mm
Kupfer ------- 35um (1oz) Mittelschicht 1
FR-4 0,2 mm
Kupfer ------- 35um (1oz) Mittelschicht 2
Prepreg 7628 (43 %) 0,195 mm
Kupfer ------- 35um (1oz) Mittelschicht 3
FR-4 0,2 mm
Kupfer ------- 35um (1oz) Mittelschicht 4
Prepreg 7628 (43 %) 0,195 mm
Kupfer ------- 35um (1oz) Mittelschicht 5
FR-4 0,2 mm
Kupfer ------- 35um (1oz) Mittelschicht 6
Prepreg 7628 (43 %) 0,195 mm
Kupfer ------- 18um (0,5 Unzen) + Platte BOT-Schicht
TECHNOLOGIE
Minimale Spur und Platz: 4mil/4mil
Minimale / maximale Löcher: 0,3/6,19 mm
Anzahl der verschiedenen Löcher: 24
Anzahl der Bohrlöcher: 5158
Anzahl gefräster Nuten: 0
Anzahl der internen Ausschnitte: 0
Impedanzkontrolle: Single-Ended-Leiterbahnbreite: L1, L3, L6, L8 4 mils --- 50 Ohm, differentielle Leiterbahn/Zwischenraum: oberste Schicht 5,1/6,0 mils -- 90 Ohm, 5,1/8 mils --- 100 Ohm, L6 5,1/8 Mil --- 100 Ohm;untere Schicht 5,1 mil / 6 mil --- 90 Ohm, 5,1 mil / 8 mil --- 100 Ohm
Anzahl der Goldfinger: 0
PLATTENMATERIAL
Glas-Epoxy: FR-4 TG170℃, er<5.4.IT-180, ITEQ geliefert
Abschlussfolie außen: 1 Unze
Abschlussfolie innen: 1 Unze
Endhöhe der Leiterplatte: 1,6 mm ±0,16
BESCHICHTUNG UND BESCHICHTUNG
Oberflächenveredlung Immersionsgold (26,1 %) 0,05 µm über 3 µm Nickel
Lötmaske anwenden auf: OBEN und UNTEN, mindestens 12 Mikron
Lötmaskenfarbe: Grün, PSR-2000GT600D, Taiyo mitgeliefert.
Lötmaskentyp: LPSM
KONTUR/SCHNEIDEN Fräsen, Löcher stanzen.
MARKIERUNG
Seite der Komponentenlegende Oben und unten.
Farbe der Komponentenlegende Weiß, IJR-4000 MW300, Taiyo mitgeliefert.
Herstellername oder Logo: Auf der Platine in Dirigent und mit Beinen versehen FREE AREA
ÜBER Plattiertes Durchgangsloch (PTH), Via im Pad, Harz-Via-Stecker, Via-Kappe.
ENTFLAMMBARKEITSKLASSE UL 94-V0-Zulassung MIN.
ABMESSUNGSTOLERANZ
Umrissmaß: 0,0059" (0,15 mm)
Platinenbeschichtung: 0,0030 Zoll (0,076 mm)
Bohrtoleranz: 0,002" (0,05 mm)
PRÜFUNG 100 % elektrischer Test vor dem Versand
ART DER ZU LIEFERNDEN KUNSTWERKE E-Mail-Datei, Gerber RS-274-X, PCBDOC usw
SERVICE BEREICH Weltweit, global.

1.5 Charakteristische Impedanz
Der Wellenwiderstand des Leiters auf der Leiterplatte ist ein wichtiger Indikator für das Schaltungsdesign, insbesondere beim PCB-Design von Hochfrequenzschaltungen.Es muss berücksichtigt werden, ob die charakteristische Impedanz des Leiters konsistent ist und mit der charakteristischen Impedanz übereinstimmt, die für das Gerät oder das Signal erforderlich ist.Daher müssen diese beiden Konzepte beim Zuverlässigkeitsdesign des PCB-Designs beachtet werden.

Es wird eine Vielzahl von Signalübertragungen im Leiter der Leiterplatte geben.Um die Übertragungsrate zu erhöhen, muss es seine Frequenz erhöhen.Da die Faktoren der Schaltung selbst wie Ätzen, Stapeldicke, Spurbreite usw. unterschiedlich sind, führt dies zu Änderungen des Impedanzwerts, was zu einer Signalverzerrung führt.Daher sollte der Impedanzwert des Leiters auf einer Hochgeschwindigkeits-Leiterplatte innerhalb eines bestimmten Bereichs gesteuert werden, der als "Impedanzsteuerung" bekannt ist.Die Faktoren, die die Impedanz der Leiterplattenverdrahtung beeinflussen, sind hauptsächlich die Breite der Kupferbahn, die Dicke der Kupferbahn, die Dielektrizitätskonstante des Dielektrikums, die Dicke des Dielektrikums, die Dicke des Pads und der Erdungspfad Schicht, die Drähte um die Verdrahtung usw. Daher muss die Impedanz der Verdrahtung auf der Platine im Design der Leiterplatte kontrolliert werden, um Signalreflexion und andere elektromagnetische Interferenzen und Probleme mit der Signalintegrität so weit wie möglich zu vermeiden, um die Stabilität zu gewährleisten die tatsächliche Verwendung der Leiterplatte.Für die Berechnungsmethode der Mikrostreifenleitung und der Streifenleitungsimpedanz auf der Leiterplatte können Sie sich auf die entsprechende empirische Formel beziehen.

Kupferner Widerstand 1oz steuerte PWB 8 Schicht für drahtloses HDMI 1
