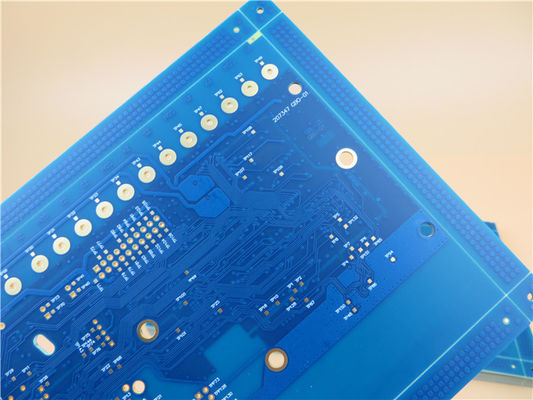

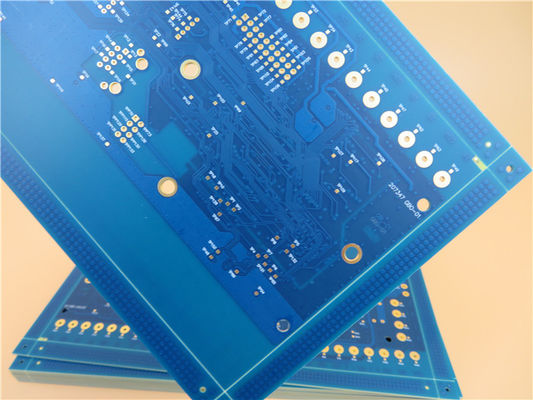

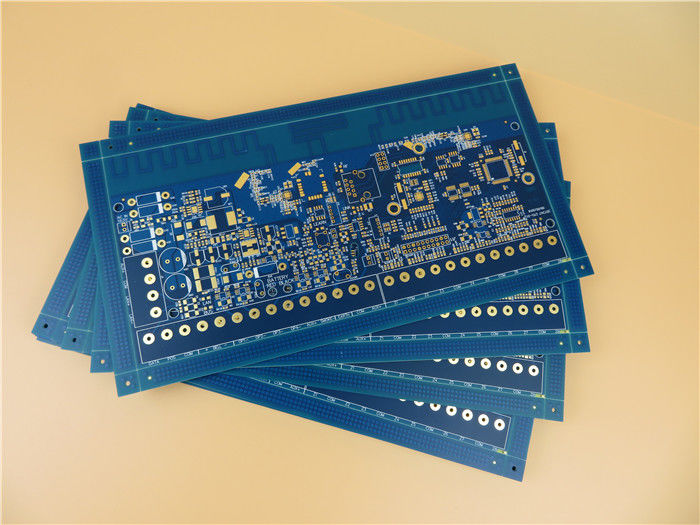

Mattenblau 50 Ohm Impedanzgesteuerte Leiterplatte für medizinische Geräte

Mattenblau 50 Ohm Impedanzgesteuerte Leiterplatte für medizinische Geräte

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-471.V1.0
Ausgangsmaterial:
FR-4
Anzahl der Schichten:
4 Schichten
PCB-Dicke:
1,6 Millimeter ±0.16
PCB-Größe:
250 x 130 = 1 PCS
Lötmaske:
Matt Blau
Seidenfilter:
Weiß
Kupfergewicht:
1 Unze
Oberflächenbearbeitung:
Immersionsgold
Hervorheben:

Matt Blue Medical Equipment PWB

,

PWB der 50 Ohm-medizinischen Ausrüstung

,

Ein 50 Ohm-Widerstand steuerte PWB

Produktbeschreibung

Widerstand kontrolliertes PWB 50 Ohm-Widerstand-Leiterplatte-Matt Blue PWB für Audioadapter

1,1 allgemeine Beschreibung
Dieses ist eine Art mattes blaues PWB, das auf Substrat FR-4 mit Tg 170°C für die Anwendung bluetooth Audioadapters errichtet wird. Es ist ein Brett mit 4 Schichten bei 1,60 Millimeter dick mit äußerer Schicht 1oz und innerer Schicht der Hälfteunze. Weißer Silkscreen über matter blauer Lötmittelmaske auf Spitze und Unterseite. Oberflächenende ist Immersionsgold auf Auflagen. Es gibt einen koplanaren Widerstand von 50 Ohm mit /12mil-Raum der Bahn 15mil auf Oberschicht. Das Grundmaterial wird von ITEQ IT-180, das gesamte Brett benutzt, das oben 1 pro Gremium liefert. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Gremien für Versand verpackt.

1,2 Eigenschaften und Nutzen
Industriestandardmaterial mit hohem Tg (175℃ durch DSC) und ausgezeichneter thermischer Zuverlässigkeit;
Ausgezeichnete thermische Zuverlässigkeit und CAF-Widerstand, der langfristige Zuverlässigkeit für industrielle und Automobilanwendung bereitstellt;
RoHS konform und passend für hohen thermischen Zuverlässigkeitsbedarf;
Hohes solderability, nicht von Leiterplatten betonen und weniger Verschmutzung von PWB-Oberfläche;
SMT-Prozess ist gegen das Aufschmelzlöten beständig, beständig zu überarbeiten;
Umfassendes Ausrüstungsmanagement und Wartung und prozesskontrolliert;
Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung;
AOI-Inspektion;
Geld-Einsparung, Sorge-Einsparung und arbeitssparendes;
UL, ISO14001, IATF16949 bestätigte;

Mattenblau 50 Ohm Impedanzgesteuerte Leiterplatte für medizinische Geräte 0

1,3 Anwendungen
Verfolger GPS
Elektronik-Komponenten
Drahtloser Router DSL
Wechselstrom zu DC-Gleichrichter
Eingebettetes Computersysteme

1,4 Parameter- und Leistungsblatt
PWB-GRÖSSE 250x 130=1 PCS
BRETT-ART Mehrschichtiges PWB
Zahl von Schichten 4 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 17.8um (0.5oz) +plate
Prepreg 0.203mm (8mil) dick FR-4
Kupfer ------- 17.8um (0.5oz) MidLayer 1
Kern 1.0mm (39mil) FR-4
Kupfer ------- 17.8um (0.5oz) MidLayer 2
Prepreg 0.203mm (8mil) dick FR-4
Kupfer ------- Schicht 17.8um (0.5oz) +plate BOT
TECHNOLOGIE
Minimale Spur und Raum: Mil 5,9 Mil/5,0
Minimale/maximale Löcher: 0,8 Millimeter/3,85 Millimeter
Zahl von verschiedenen Löchern: 11
Zahl von Bohrlöchern: 527
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: koplanarer Widerstand von 50 Ohm mit /12mil-Raum der Bahn 15mil auf Oberschicht
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: FR-4 Tg170℃, äh<5>
Abschließende Folie extern: 1 Unze
Abschließende Folie intern: 0,5 Unze
Abschließende Höhe von PWB: 1,6 Millimeter ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersionsgold (22,1%) 0.05µm vorbei 3µm Nickel
Löten Sie Maske, auf zuzutreffen: SPITZEN- und unter, Minimum 12micron
Lötmittel-Masken-Farbe: Matt Blue, KSM-6189BLM1
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl, Vnut
MARKIERUNG
Seite der Teillegende SPITZEN- und unter.
Farbe der Teillegende Weiß, IJR-4000 MW300, Taiyo-Marke
Hersteller Name oder Logo: Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER Überzogen durch Loch (PTH), minimale Größe 0.8mm.
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

Mattenblau 50 Ohm Impedanzgesteuerte Leiterplatte für medizinische Geräte 1

1,5 Widerstand PWB-Impedanzanpassung
Wenn es Signalübertragung in der Leiterplatte gibt, wird es erwartet, von der Sendeseite der Empfängerseite unter die Zustand des minimalen Energieverlustes glatt übertragen zu werden, und die Empfängerseite kann absorbiert sie vollständig ohne irgendeine Reflexion. Um diese Art des Getriebes zu erzielen, muss der Widerstand des Stromkreises dem internen Widerstand der Sendeseite gleich sein, die wird genannt „Impedanzanpassung.“
So, wenn das Signal in das PWB übertragen wird, muss der Wellenwiderstand des PWB-Brettes mit dem elektronischen Widerstand der Kopf- und Endstückkomponenten zusammengebracht werden. Sobald der Widerstandwert die Toleranz übersteigt, wird die übertragene Signalenergie, mit dem Ergebnis des unvollständigen Signals und der Signalverzerrung reflektiert, zerstreut, vermindert oder verzögert.

Impedanzanpassung ist eins der Gestaltungselemente, wenn sie Hochgeschwindigkeits-PWB-Stromkreise entwirft. Jedoch wird der Widerstandwert absolut mit dem Verdrahten des Modus bezogen. Zum Beispiel ob Verdrahtung auf der Deckschicht oder innerer Schicht, der Abstand von der Bezugsenergieschicht oder -Krautschicht, die Breite der Verdrahtung, das PWB-Material, etc. den Wellenwiderstand der Verdrahtung beeinflussen. Das heißt, kann der Widerstandwert erst nach das Verdrahten des Plans bestimmt werden, während der Wellenwiderstand, der durch verschiedene PWB-Hersteller produziert wird, auch etwas unterschiedlich ist. Die verdrahtende Planzustand der Widerstandunstimmigkeit kann nicht in der allgemeinen Simulations-Software vollständig betrachtet werden wegen der Beschränkung des Stromkreismodells, oder der mathematische Algorithmus verwendete. In diesem Fall nur einige temninators, wie Vorwiderstände, können auf dem schematischen Diagramm reserviert sein, den Effekt des unterbrochenen verdrahtenden Widerstands abzuschwächen. Die Methode, zum des Problems vollständig zu lösen versucht noch, das Vorkommen von Widerstandunstimmigkeiten zu vermeiden, wenn sie Plan verdrahtet.

Mattenblau 50 Ohm Impedanzgesteuerte Leiterplatte für medizinische Geräte 2
